>> Opzionale Taiwan TJR NC tavolo rotante per il 4° asse per la lavorazione di pezzi rotondi, e realizzare il collegamento a 4 assi.
 |

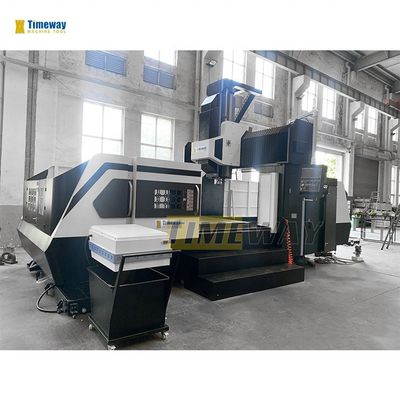

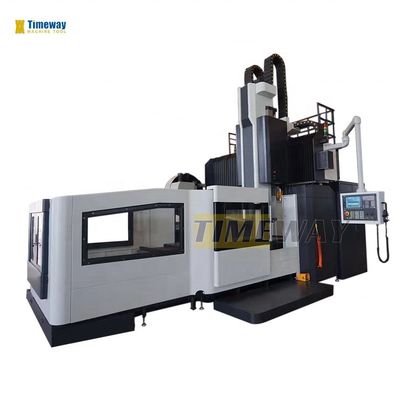

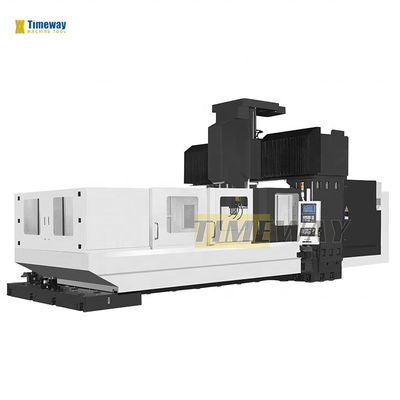

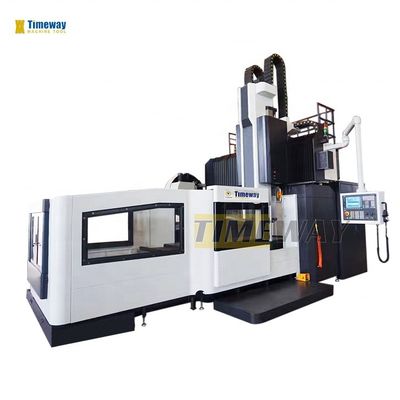

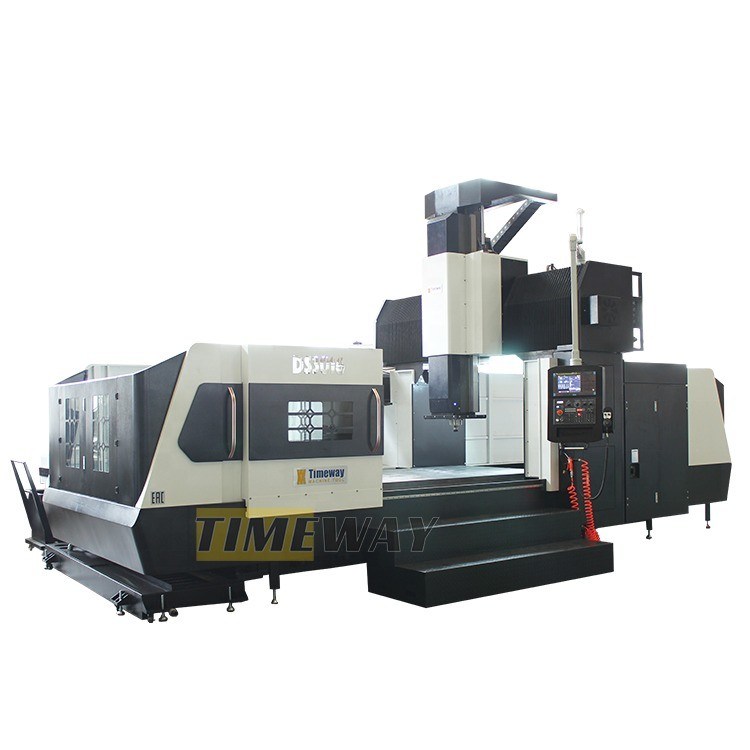

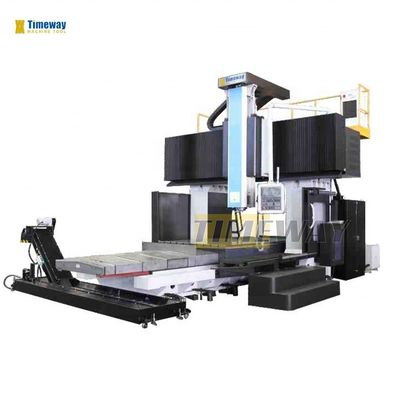

Macchina di fresatura a grondaia di grande dimensione per trascinamento trasversale Y 1000 e per trascinamento a tavolo X mm 1000
Dettagli:
| Luogo di origine: | Cina |
| Marca: | TIMAC TIMEWAY |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 set |
|---|---|
| Prezzo: | $153,000.00/sets 1-1 sets |
| Imballaggi particolari: | Casse in legno (possono essere fumigate) |
| Capacità di alimentazione: | 150 set/set al mese |
|
Informazioni dettagliate |
|||
| Condizione: | Nuovo | Taper a fusione: | BT1 commercio |
|---|---|---|---|
| Numero di spine: | Non sposato | Tipo: | Verticale |
| Dimensione ((L*W*H): | 4300x2700x3300 | Peso (T): | 3 T |
| Dimensione della tavola (mm): | 320x800 | Sistema di controllo CNC: | GSK, FANUC, MITSUBISHI, KND, Siemens |
| Numero di assi: | 3 | Viaggio del tavolo (X) (mm): | 1000 |
| Viaggio della tavola (Y) (mm): | 600 | Viaggio della tavola (Z) (mm): | 1400 |
| Accuratezza di posizionamento (mm): | 0.04mm | Ripetibilità (X/Y/Z) (mm): | 0,008 |
| Potenza del motore a fusione ((kW): | 18.5 | Max. Table Load (chilogrammi): | 1500 kg |
| Min. Tempo di cambio utensile: | 2 | Capacità del magazzino degli attrezzi: | 16, 24 |
| Punti chiave di vendita: | Multifunzione | Garanzia: | 1 anno |
| Voltaggio: | Requisiti del cliente | Tipo di commercializzazione: | Prodotto ordinario |
| Rapporto di prova della macchina: | Fornito | Ispezione video di uscita: | Fornito |
| Garanzia dei componenti principali: | 1 anno | Larghezza della Tabella: | 900 |
| Lunghezza della Tabella: | 1300/1600/1800/2000/2200 | Scala in T (numero/larghezza/altezza): | 5/22/165 |
| Capacità di carico: | 1500/1700/2000/2500/3000 | Viaggio longitudinale (X): | 1300/1600/1800/2000/2200 |
| Trasporti incrociati (Y): | 1000 | Percorso verticale (Z): | 600 |
| Altezza massima del pezzo da lavorare: | 1400 | Distanza dal naso dello spinello al tavolo: | 680 |
| Conico e diametro dello spinello: | 180-780 | Industria applicabile: | Negozi di riparazione di macchine, fabbriche |
| Localizzazione dello showroom: | Filippine, Marocco, Emirati Arabi Uniti, Colombia, Bangladesh | Componenti fondamentali: | Motore |
| Port: | Porto della Cina | ||
Descrizione di prodotto
Centrale di lavorazione CNC Grande dimensione Galleria tipo fresatrice Galleria centro di lavorazione
Descrizione dei prodotti
Specificità | Unità | GMC1000 | GMC1400 | GMC1600 |
Larghezza del tavolo | mm | 900 | 1000 | 1200 |
Lunghezza del tavolo | mm | 1300/1600/1800/2000/2200 | 2000/2500/3000/3500 | 2000/3000/4000 |
Scala in T (numero/larghezza/altezza) | mm | 5/22/165 | 22/7/150 | 7/22/170 |
Capacità di carico | kg | 1500/1700/2000/2500/3000 | 3000/3500/4000/4500 | 3000/4000/5000 |
Viaggio longitudinale (X) | mm | 1300/1600/1800/2000/2200 | 2000/2500/3000/3500 | 2000/3000/4000 |
Trasporti incrociati (Y) | mm | 1000 | 1400 | 1650 |
Percorso verticale (Z) | mm | 600 | 800 | 800 |
Larghezza del grattacielo | mm | 1400 | 1400 | 1650 |
Altezza massima del pezzo da lavorare | mm | 680 | 935 | 1060 |
Distanza dal naso dello spinello al tavolo | mm | 180-780 | 60-860 | 60-860 |
Conico e diametro dello spinello | - | BT1comunicazione | BT1cultura | BT1cultura |
Velocità del mandrino | rpm | 8000 | 6000 | 6000 |
Velocità di alimentazione dell'asse X/Y/Z | m/min | 10/10/10 | 10/10/10 | 10/10/10 |
Velocità di alimentazione rapida per asse X/Y/Z | m/min | 20/20/20 | "Cerchiamo Dio", 15/5 | "Cerchiamo Dio", 15/5 |
Torsione del motore di alimentazione dell'asse X/Y/Z | N.m. | 18/20/18 | 38/30/30 | 38/30/30 |
Accuratezza di posizionamento dell'asse X/Y/Z | mm | 0.005 | 0.005 | 0.005 |
Accuratezza di ripetibilità dell'asse X/YZ | mm | 0.003 | 0.003 | 0.003 |
Potenza del motore principale | kW | 7.5 | 22 | 22 |
Capacità del magazzino utensili | T | 24 (Disc) | 24 (Disc) | 24 (Disc) |
Tipo di guida dell'asse X/Y | - | Lineare | Lineare | Lineare |
Tipo di guida dell'asse Z | - | Lineare | Sliding | Sliding |
Peso della macchina | tonnellate | 12/14/16/18/20 | 18/21/24/27 | 20/25/29 |
Lunghezza della macchina | mm | 4300/4900/5300/5700/6100 | 5400/6400/7400/8400 | 5400/7400/9400 |
Larghezza e altezza della macchina | mm | 2700x3300 | 2700x3500 | 3300x3500 |
√ Sistema CNC FANUC 0i MF √ X/Y: rotaie lineari, Z: rotaie scorrevoli √ Taiwan spindle BT40, 8000 giri/min √ ATC a disco di Taiwan con 24 attrezzi √ Completo recinto √ Generatore di impulsi manuali (MPG) √ Interfaccia USB e LAN √ lampada da lavoro √ Luce pilota √ sistema di raffreddamento √ sistema di lubrificazione automatico centralizzato √ Spirale di aria √ cannone ad aria √ Fresatura a trave e a scarico √ scambiatore di calore per armadietto elettrico √ Strumenti e cassetta degli attrezzi √ Cuneo e bulloni di livellamento √ Manuale d'uso (inglese) | _MITSUBISHI/SIEMENS/FAGOR/GSK/HNC/KND _ 4° asse _ Fuso a propulsione diretta (10000, 12000, 15000 giri al minuto) Fuoco di raffreddamento circolare _ Liquido di raffreddamento attraverso il mandrino (CTS) _ Spindle oil cooler _ Climatizzatore _ Convogliatore di chip a catena - Pistola ad acqua. _ Porta di sicurezza _ Sistema di misurazione utensile _ Sistema di misurazione del pezzo |
Dettagli della macchina
- E' un'altra cosa.
>> La superficie della tavola da lavoro indurita e finemente macinata garantisce un'elevata rigidità.
- E' un'altra cosa.
>> Un grande spazio di lavoro può soddisfare i requisiti di lavorazione di pezzi di diverse dimensioni.
>> La copertura telescopica in acciaio inossidabile può proteggere efficacemente le vie di guida della macchina e la vite a sfera dai danni.
- E' un'altra cosa.
>> Scegliere Taiwan BT40 rivista di strumenti a disco, conelevata concentricità, basso rumore, rapido cambio di utensili, alta precisione, lunga durata di vita.
- E' un'altra cosa.
>> Il sistema CNC stabile garantisce tutte le prestazioni di lavoro del centro di lavorazione verticale CNC.
Il sistema CNC Mitsubishi è opzionale.
- E' un'altra cosa.
>> Convogliatore a chip a catena è opzionale.
