Il letto in un pezzo è realizzato in ghisa di alta qualità, la superficie dei binari indurita e la fresatura di precisione, alta stabilità e alta rigidità.La struttura ben progettata garantisce un'eccellente capacità di elaborazione.
Il sistema di scorrere del tavolo di base con materiale TF ed è stato raschiato manualmente con precisione; il sistema di scorrere della testa della ruota è costituito da binari piatti in V con rivestimento a rulli, di alta precisione e basso attrito di movimento.
 |

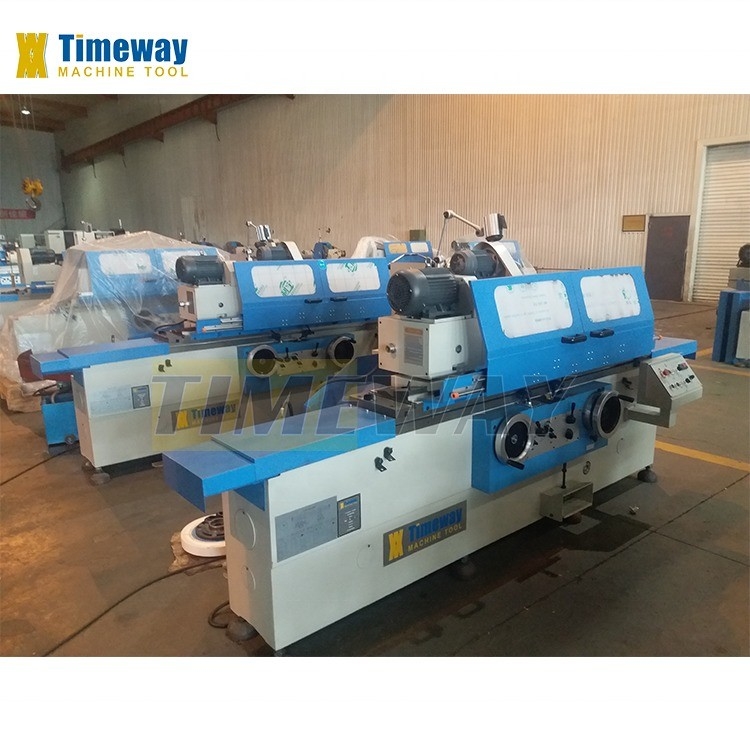

Macchina di rettifica cilindrica universale ad alta precisione con distanza tra i centri di 2000 mm
Dettagli:
| Luogo di origine: | Cina |
| Marca: | TIMAC |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 set |
|---|---|
| Prezzo: | $48,000.00/sets 1-1 sets |
|
Informazioni dettagliate |
|||
| CNC o no: | Normalmente | Condizione: | Nuovo |
|---|---|---|---|
| Lunghezza di macinatura ((mm): | 500 | Dimensione della ruota (millimetri): | 750 |
| Rugosità di superficie (μm): | 0.32 μm | Dimensione della Tabella (millimetri): | 750*75*350 |
| Viaggio del tavolo (X) (mm): | 475 | Viaggio della tavola (Y) (mm): | 475 |
| Voltaggio: | 220V/380V | Dimensione ((L*W*H): | 2600x2000x2220 |
| Peso (kg): | 26000 | Potenza (kW): | 15 |
| Garanzia: | 1 anno | Punti chiave di vendita: | Alta precisione |
| Localizzazione dello showroom: | Vietnam, Marocco, Sudafrica, Corea del Sud, Canada, Uzbekistan, Italia | Tipo di commercializzazione: | Prodotto ordinario |
| Rapporto di prova della macchina: | Fornito | Ispezione video di uscita: | Fornito |
| Garanzia dei componenti principali: | 1 anno | Componenti fondamentali: | Motore, cuscinetto, pompa |
| Industria applicabile: | Impianto di produzione | Distanza fra i centri: | 2000 |
| Altezza centrale: | 350 (370) | Diametro di terra (O.D.): | 30-630 |
| Dia. terreno (D.I.): | 30-250 | Lunghezza di macinatura (O.D): | 2000/3000/4000/5000 |
| Capacità di carico: | 320 | Angolo di rotazione della testa di lavoro: | 3000 |
| Fusoliera conica della testa di lavoro: | 90° | Dimensioni della rulliera esterna: | 750x75x305 |
| Velocità del mandrino della testa della ruota: | 14-140 | ||
Descrizione di prodotto
Descrizione dei prodotti
La macina cilindrica G-320 è adatta per la macinazione della superficie esterna della cilindra e della conica; la macina cilindrica universale UG-320 è adatta per la macinazione della superficie esterna e interna della cilindra e della conica.Per G-320, la testa di lavoro adotta un motore a doppia velocità e la sua velocità può essere modificata cambiando la posizione della cintura; per UG-320, la testa di lavoro adotta un motore inverter per realizzare l'adeguamento della velocità senza gradini.Per UG-320,la testa di lavoro può essere ruotata in qualsiasi posizione entro la sua direzione oraria di 90°, in modo da poter essere adatto per la rettifica della superficie interna o esterna della conica.Per l'UG-320, la rettificatrice cilindrica è dotata di un apparecchio di rettifica interno,il fuso interno di rottura è supportato da un cuscinetto a rotoli preciso. Il movimento longitudinale del tavolo di lavoro è guidato da un'unità idraulica o da una ruota a mano. Il tavolo di lavoro può ruotare fino a un certo grado in modo da essere adatto per la macinazione conica.
Azionato da idraulica, che realizza alimentazione periodica automatica e alimentazione rapida. può anche fare l'alimentazione grezza e fine attraverso ruota a mano.che rendono il fusibile con elevata rigidità e stabilità, assicurare una superficie di finitura pesante ed eccellente.Il letto in un pezzo è realizzato in ghisa di alta qualità, la superficie dei binari indurita e la levigatura di precisione, alta stabilità e alta rigidità.La struttura ben progettata garantisce un'eccellente capacità di elaborazioneLa tabella di base scorre con materiale TF ed è stata raschiata manualmente con precisione;
La modalità è a V piatta, con rivestimento a rulli.Il mandrino della testa di lavoro, il mandrino della testa della ruota, il mandrino interno di rettifica, la pompa di raffreddamento, la pompa idrodinamica e quella idrostatica sono azionati da motori separati.Ogni parte mobile della macchina ha elettrico, struttura di blocco idraulico e meccanico la macchina è ben progettata con un aspetto piacevole,tutte le leve di controllo sono centralizzate in pannello rendere facile il funzionamento la cameriera ruota può essere montato sulla superficie del tavolo da lavoro o sul tailstock.
Azionato da idraulica, che realizza alimentazione periodica automatica e alimentazione rapida. può anche fare l'alimentazione grezza e fine attraverso ruota a mano.che rendono il fusibile con elevata rigidità e stabilità, assicurare una superficie di finitura pesante ed eccellente.Il letto in un pezzo è realizzato in ghisa di alta qualità, la superficie dei binari indurita e la levigatura di precisione, alta stabilità e alta rigidità.La struttura ben progettata garantisce un'eccellente capacità di elaborazioneLa tabella di base scorre con materiale TF ed è stata raschiata manualmente con precisione;
La modalità è a V piatta, con rivestimento a rulli.Il mandrino della testa di lavoro, il mandrino della testa della ruota, il mandrino interno di rettifica, la pompa di raffreddamento, la pompa idrodinamica e quella idrostatica sono azionati da motori separati.Ogni parte mobile della macchina ha elettrico, struttura di blocco idraulico e meccanico la macchina è ben progettata con un aspetto piacevole,tutte le leve di controllo sono centralizzate in pannello rendere facile il funzionamento la cameriera ruota può essere montato sulla superficie del tavolo da lavoro o sul tailstock.
Specificità | Unità | UG-320 |
Distanza tra i centri | mm | 1000/1500/2000/3000 |
Altezza centrale | mm | 180 |
Diametro di terra (O.D.) | mm | 8-320 |
Dia. terreno (D.I.) | mm | 30-100 |
Lunghezza di macinatura (O.D) | mm | 1000/1500/2000/3000 |
Lunghezza di macinatura (I.D.) | mm | 125 |
Capacità di carico | kg | 150 |
Angolo di rotazione della testa di lavoro | ° | +90° |
Fusoliera conica della testa di lavoro | - | MT4 |
Velocità del mandrino della testa di lavoro | rpm | 25-220 (senza passo) |
Velocità del mandrino della testa della ruota | rpm | 1670 |
Viaggio rapido dell'alimentazione con testa di ruota | mm | 50 |
Viaggio a croce della testa della ruota | mm | 246 |
Angolo di rotazione della testa della ruota | ° | ± 30° |
Alimentazione della testa della ruota a mano per giri (grossa/fine) | mm | 2/0.5 |
Inserimento della testa della ruota della ruota a mano per grammo (grosso/fine) | mm | 0.01/0.0025 |
Dimensioni della rulliera esterna | mm | 400x50x203 |
Max. velocità periferica della rulliera | m/s | 35 |
Velocità del mandrino di rettifica interna | rpm | 10000/15000 |
Dimensioni interne della rulliera | mm | Max: 50x25x13, Min: 17x20x6 |
Alimentazione a tavola della ruota manuale per giri | mm | 6 |
angolo di rotazione del tavolo (CW) | ° | 3°/3°/2°/2° |
L'angolo di rotazione del tavolo (CCW) | ° | 7°/6°/5°/3° |
Velocità di alimentazione longitudinale della tabella | m/min | 0.1-4 |
Penna conica della coda | - | MT4 |
Viaggi di piume di coda | mm | 30 |
Potenza del motore di rettifica esterno | kW | 5.5 |
Potenza del motore di rettifica interna | kW | 1.1 |
Potenza del motore della testa di lavoro | kW | 1.5 |
Peso lordo | kg | 5300/6100/7900/9900 |
Dimensioni dell'imballaggio (LxWxH) | cm | 322/422/540/739x200x205 |

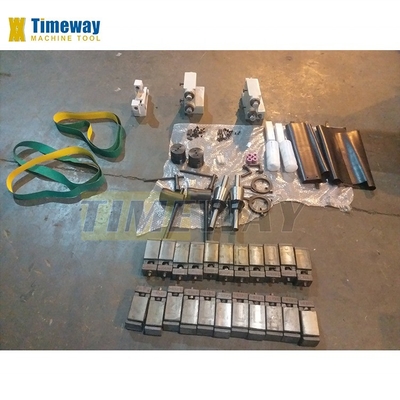

Piattaforma di misura del ponte | Sosta di bilanciamento |
Apri riposo stabile | Separatori magnetici |
Flancia della ruota | Filtro di carta |
Scavatrici a ruote | Fabbricazione a partire da materiali di caldo |
Arco di bilanciamento | Resto costante vicino |
Griglia di macinazione | Dispositivo per ruote terminali |
Serbatoio del liquido di raffreddamento | Abito a ruota a raggio |
Carburo a centro scatenato | DRO |
Cane da guida | |
Dispositivo a ruote (senza penna a diamanti) | |
Lampada di lavoro | |
Cuneo di livellamento | |
Apparecchiatura di macinatura interna (UG) | |
3 manicotti (UG) | |
Acciaio di estensione (UG) | |
Griglia interna (UG) | |
Set completo di attrezzi | |
Manuale operativo (edizione inglese) |
Macinatura esterna per parti rotanti
E' dotato di un dispositivo di rimozione interno.
Il mandrino della testa di ruota è supportato da cuscinetti a guscio bimetallici, che rendono il mandrino ad alta rigidità e stabilità, garantendo una superficie di finitura pesante ed eccellente.
La testa di macinazione può essere ruotata di 180° per passare dalla macinazione interna a quella esterna.

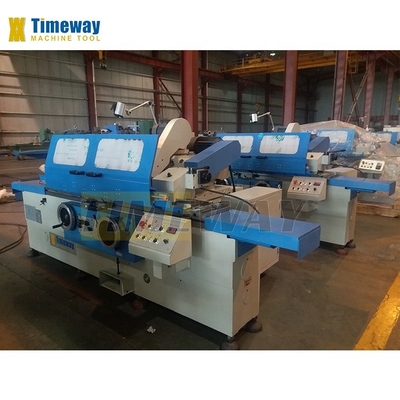

Il pannello centralizzato dell'operatore e l'azione ragionevolmente distribuita
le maniglie sono molto chiare e l'utente-
Amichevole sul davanti della macchina.
le maniglie sono molto chiare e l'utente-
Amichevole sul davanti della macchina.
