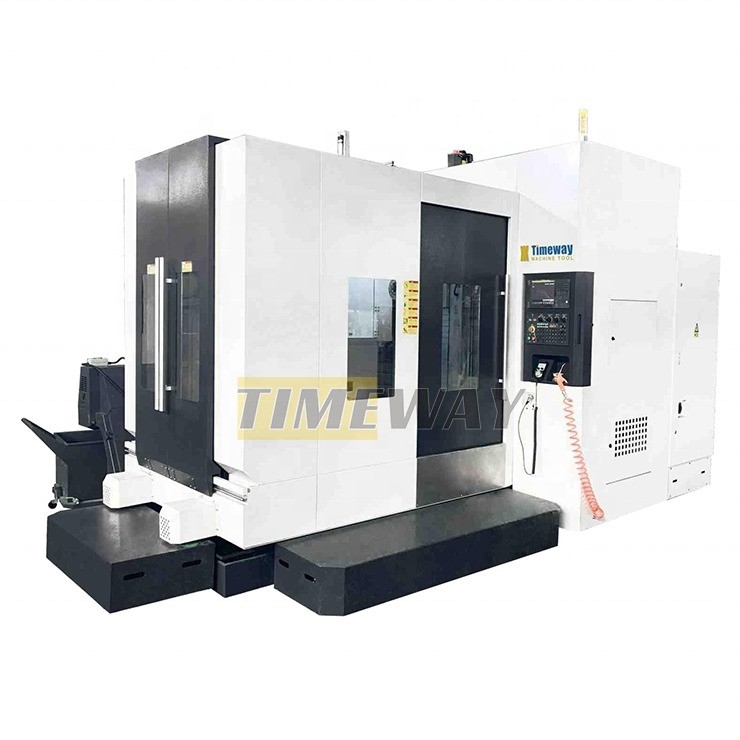

2s Tempo di cambio utensile KND Macchina di fresatura CNC per metallo Centro di lavorazione orizzontale
Dettagli:
| Luogo di origine: | Cina |
| Marca: | TIMAC |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 set |
|---|---|
| Prezzo: | $49,998.00/sets 1-2 sets |
| Imballaggi particolari: | Casse in legno (possono essere fumigate) |
| Capacità di alimentazione: | 150 set/set al mese |
|
Informazioni dettagliate |
|||
| Condizione: | Nuovo | Taper a fusione: | BT1 commercio |
|---|---|---|---|
| Numero di spine: | Non sposato | Tipo: | Orizzontale |
| Dimensione ((L*W*H): | 3500x2900x3280 | Peso (T): | 5,5 t |
| Dimensione della tavola (mm): | 500x500 | Sistema di controllo CNC: | GSK, FANUC, MITSUBISHI, KND, Siemens |
| Numero di assi: | 3 | Viaggio del tavolo (X) (mm): | 600 |
| Viaggio della tavola (Y) (mm): | 650 | Viaggio della tavola (Z) (mm): | 550 |
| Accuratezza di posizionamento (mm): | 0.04mm | Ripetibilità (X/Y/Z) (mm): | 0,008 |
| Potenza del motore a fusione ((kW): | 11 | Max. Table Load (chilogrammi): | 500 kg |
| Min. Tempo di cambio utensile: | 2 | Capacità del magazzino degli attrezzi: | 16, 24 |
| Punti chiave di vendita: | Multifunzione | Garanzia: | 1 anno |
| Voltaggio: | Requisiti del cliente | Tipo di commercializzazione: | Prodotto ordinario |
| Rapporto di prova della macchina: | Fornito | Ispezione video di uscita: | Fornito |
| Garanzia dei componenti principali: | 1 anno | Dimensioni indossabili: | 500x500 |
| Indicizzazione della tabella di lavoro: | 0,001 | Scatena in T della tavola di lavoro (distanza numero-dimensione): | 5/14/80 |
| Velocità di rotazione del tavolo da lavoro: | 16,6 | Capacità di carico della tavola da lavoro: | 500 |
| Forza di blocco (35 kg/cm2): | 2500 | Percorso dell'asse X: | 600 |
| Viaggio dell'asse y: | 620 | Viaggi sull'asse Z: | 550 |
| Velocità di alimentazione rapida per asse X/Y/Z: | 11/28/18 | Industria applicabile: | Negozi di riparazione di macchine, fabbriche |
| Localizzazione dello showroom: | Filippine, Marocco, Emirati Arabi Uniti, Colombia, Bangladesh | Componenti fondamentali: | Motore |
| Port: | Porto della Cina | ||
Descrizione di prodotto
Descrizione dei prodotti
Specificità | Unità | HMC500 | HMC630 |
Dimensioni indossabili | mm | 500×500 | 630x630 |
Numero del tavolo di lavoro | pcs | 1 | 1 |
Indicizzazione della tabella di lavoro | ° | 00,001° | 00,001° |
Scatena in T della tavola di lavoro (distanza numero-dimensione) | - | 5/14/80 | 5/18/122 |
Velocità di rotazione del tavolo da lavoro | rpm | 16.6 | 11.1 |
Capacità di carico della tavola da lavoro | kg | 500 | 800 |
Forza di blocco (35 kg/cm2) | kg/m | 2500 | 4000 |
Percorso dell'asse X | mm | 600 | 1200 |
Percorso dell'asse Y | mm | 620 | 800 |
Percorso dell'asse Z | mm | 550 | 700 |
Distanza dal centro dello spinello al tavolo da lavoro | mm | 150-750 | -60-740 |
Distanza dal naso dello spinello al centro di rotazione | mm | 150-700 | 215-880 |
Conico di fusione | - | BT1 commercio | BT1 commercio |
Velocità massima del mandrino | rpm | 8000 | 6000 |
Stile/stazione ATC | - | 24 (Disc) | 24 (Disc) |
Diametro massimo dello strumento | mm | Φ78/Φ125 | Φ78/Φ125 |
Lunghezza massima dello strumento | mm | 300 | 300 |
Peso massimo dello strumento | kg | 8 | 8 |
Tempo di cambio utensile | seg. | 7 | 7 |
Velocità di alimentazione dell'asse X/Y/Z | mm/min | 1-8000 | 1-8000 |
Velocità di alimentazione rapida per asse X/Y/Z | m/min | 30/30/30 | 20/12/20 |
Tipo di guida dell'asse X/Y/Z | - | Lineare | X/Z: lineare/Y: scorrevole |
Accuratezza di posizionamento dell'asse X/Y/Z | mm | 0.01 | 0.01 |
Accuratezza di riposizionamento dell'asse X/Y/Z | mm | 0.008 | 0.006 |
Precisione di posizionamento dell'asse B | seg. | 10" | 10" |
Potenza del motore principale | kW | 11 | 15/18.5 |
Torsione del motore di alimentazione dell'asse X/Y/Z | NM | 11/28/18 | 16/18/20 |
Torsione del motore di alimentazione dell'asse B | NM | 15 | 15 |
Capacità | KVA | 50 | 50 |
Pressione dell'aria | kg/cm2 | 8 | 8 |
Sistema CNC | - | FANUC | FANUC |
Peso della macchina | kg | 7000 | 8000 |
Dimensioni della macchina (LxWxH) | mm | 3500x2900x3280 | 4285x3120x3280 |
√ Sistema CNC FANUC 0i MF √ X/Y: rotaie lineari, Z: rotaie scorrevoli √ Taiwan spindle BT40, 8000 giri/min √ ATC a disco di Taiwan con 24 attrezzi √ Completo recinto √ Generatore di impulsi manuali (MPG) √ Interfaccia USB e LAN √ lampada da lavoro √ Luce pilota √ sistema di raffreddamento √ sistema di lubrificazione automatico centralizzato √ Spirale di aria √ cannone ad aria √ Fresatura a trave e a scarico √ scambiatore di calore per armadietto elettrico √ Strumenti e cassetta degli attrezzi √ Cuneo e bulloni di livellamento √ Manuale d'uso (inglese) | _MITSUBISHI/SIEMENS/FAGOR/GSK/HNC/KND _ 4° asse _ Fuso a propulsione diretta (10000, 12000, 15000 giri al minuto) Fuoco di raffreddamento circolare _ Liquido di raffreddamento attraverso il mandrino (CTS) _ Spindle oil cooler _ Climatizzatore _ Convogliatore di chip a catena - Pistola ad acqua. _ Porta di sicurezza _ Sistema di misurazione utensile _ Sistema di misurazione del pezzo |
Dettagli della macchina
- E' un'altra cosa.
>> La superficie della tavola da lavoro indurita e finemente macinata garantisce un'elevata rigidità.
>> Opzionale Taiwan TJR NC tavolo rotante per il 4° asse per la lavorazione di pezzi rotondi, e realizzare il collegamento a 4 assi.
- E' un'altra cosa.
>> Un grande spazio di lavoro può soddisfare i requisiti di lavorazione di pezzi di diverse dimensioni.
>> La copertura telescopica in acciaio inossidabile può proteggere efficacemente le vie di guida della macchina e la vite a sfera dai danni.
- E' un'altra cosa.

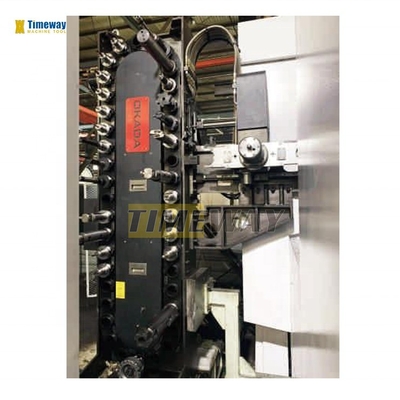

>> Scegliere Taiwan BT40 rivista di strumenti a disco, conelevata concentricità, basso rumore, rapido cambio di utensili, alta precisione, lunga durata di vita.
- E' un'altra cosa.

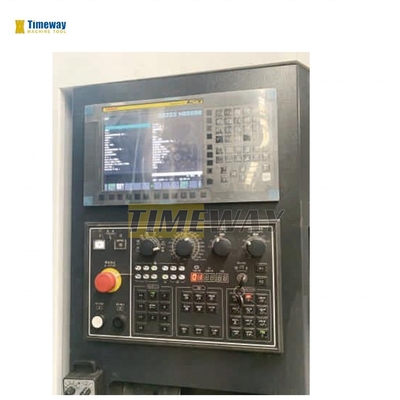

>> Il sistema CNC stabile garantisce tutte le prestazioni di lavoro del centro di lavorazione verticale CNC.
Il sistema CNC Mitsubishi è opzionale.
- E' un'altra cosa.
>> Convogliatore a chip a catena è opzionale.
Perché scegliere noi
Interferometro laser Renishaw per centro di lavorazione CNC verticale:
Prima della consegna, adotta il laser RENISHAW UK per eseguire test di precisione dinamica e offset, in modo che la macchina abbia l'elevata precisione di posizionamento e precisione di riposizionamento.
