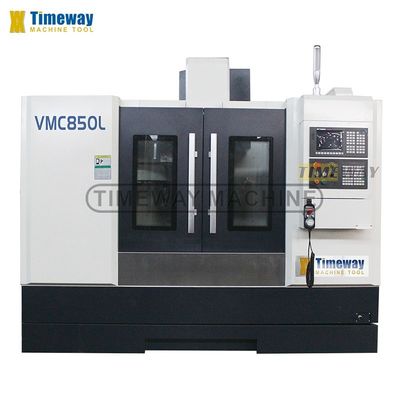

BT40 Centrale di lavorazione verticale ad alta rigidità con alta durata
Dettagli:
| Luogo di origine: | SHN |
| Marca: | TIMEWAY |
| Numero di modello: | VMC850L |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 set |
|---|---|
| Prezzo: | $25,000.00/sets 1-2 sets |
| Imballaggi particolari: | Casse in legno (possono essere fumigate) |
| Capacità di alimentazione: | 150 set/set al mese |
|
Informazioni dettagliate |
|||
| Tipo: | Verticale | Distanza di velocità del mandrino (rpm): | 0 - 48 |
|---|---|---|---|
| Numero di assi: | 3 | Numero di spine: | Non sposato |
| Capacità di lavorazione: | Di bassa potenza | Taper a fusione: | BT1 commercio |
| Viaggio del tavolo (X) (mm): | 500 | Viaggio della tavola (Y) (mm): | 800 |
| Viaggio della tavola (Z) (mm): | 500 | Accuratezza di posizionamento (mm): | 0,008 |
| Ripetibilità (X/Y/Z) (mm): | 0,006 | Voltaggio: | 220V/380V |
| Dimensione ((L*W*H): | 500x800x500 | Sistema di controllo CNC: | GSK |
| Punti chiave di vendita: | Alta precisione | Peso (kg): | 4600 |
| Potenza del motore a fusione ((kW): | 7.5 | Garanzia: | 1 anno |
| Max. Table Load (chilogrammi): | 500 kg | Tipo di commercializzazione: | Prodotto ordinario |
| Rapporto di prova della macchina: | Fornito | Ispezione video di uscita: | Fornito |
| Garanzia dei componenti principali: | 1 anno | Dimensioni del tavolo da lavoro (LxW): | 1000x500 mm |
| Scala in T (numero/larghezza/altezza): | 5-18-100 mm | Capacità di carico: | 500 MM |
| Viaggio longitudinale (X): | 800 mm | Trasporti incrociati (Y): | 500 MM |
| Percorso verticale (Z): | 500 MM | Distanza dal naso dello spinello al tavolo: | 110-610 mm |
| Distanza dal centro dello spinello alla colonna: | 524 millimetri | Taper a fusione: | BT2 - - - - - - - - - - - |
| Velocità dello spinello: | 8000 giri/min | Condizione: | Nuovo |
| Industria applicabile: | Servizi di riparazione di macchine, lavori di costruzione | Localizzazione dello showroom: | Indonesia, India, Spagna, Cile, Colombia |
| Componenti fondamentali: | Cuscinetto, motore, ingranaggio | Viaggio della Tabella (millimetri): | 1000 |
| Anno: | Nuovo | Port: | Porto della Cina |
Descrizione di prodotto
Descrizione dei prodotti
Specificità | Unità | VMC650L | VMC850L |

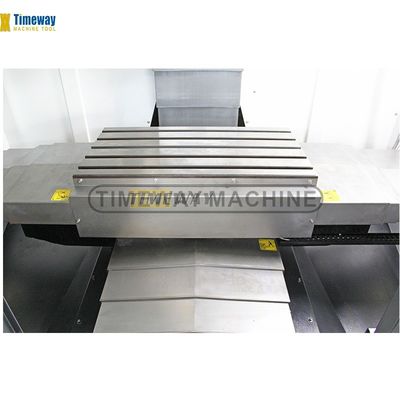

Dimensioni del tavolo da lavoro (WxL) | mm | 420x800 | 500x1000 |
Scala in T (numero/larghezza/altezza) | mm | 5/18/80 | 5/18/102 |
Capacità di carico | kg | 400 | 400 |
Viaggio longitudinale (X) | mm | 700 | 800 |
Trasporti incrociati (Y) | mm | 450 | 500 |
Percorso verticale (Z) | mm | 500 | 500 |
Distanza dal naso dello spinello al tavolo | mm | 100-600 | 110-610 |
Distanza dal centro dello spinello alla colonna | mm | 495 | 524 |
Conico di fusione | - | BT1 commercio | BT1 commercio |
Velocità del mandrino | rpm | 8000 | 8000 |
Velocità di alimentazione rapida per asse X/Y/Z | m/min | 30/30/30 | 48/48/36 |
Torsione del motore di alimentazione dell'asse X/Y/Z | N.m. | 10/10/10 | 15/15/23 |
Accuratezza di posizionamento dell'asse X/Y/Z | mm | 0.008 | 0.008 |
Accuratezza di riposizionamento dell'asse X/Y/Z | mm | 0.005 | 0.005 |
Potenza del motore principale | kW | 7.5/11 | 7.5/11 |
Fonte di pressione dell'aria | kg/cm2 | 8 | 8 |
Capacità | Qua | 12 | 15 |

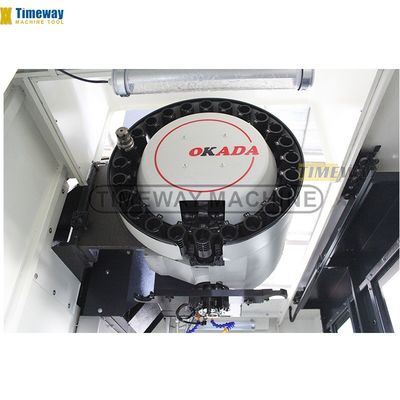

Capacità del magazzino utensili | T | 16 (Crousel) | 24 (Disc) |
Tipo di guida | - | Lineare | Lineare |
Peso della macchina | kg | 3500 | 5000 |
Dimensioni della macchina (LxWxH) | mm | 2350x2100x2300 | 2800x2300x2400 |
1. Fusione di sabbia in resina; 2Le rotaie X, Y adottano una guida lineare importata; le rotaie Z sono di scarico -una coppia di rotaie guidate scorrevoli in plastica; 3. le rotaie X, Y e Z adottano una copertura telescopica in acciaio inossidabile; 4. di serie con fusione a cinghia, opzionale per fusione diretta; 5. cilindro pneumatico di produzione taiwanese; 6. Taiwan ATC, tipo carosello e tipo disco sono disponibili in opzione; 7- cuscinetti importati per le viti; 8. Accoppiamento all'importazione; 9. sistema di bilanciamento del materiale di base hanno fuso pesante o azoto sistema di bilanciamento come opzione; 10. Completa chiusura; 11. tappatura rigida; 12. Spirazione d'aria al centro dello spinello; 13. Lampada di lavoro; 14. Luce pilota; 15. Interfaccia USB e LAN; 16. generatore manuale di impulsi (MPG); 17Sistema di lubrificazione automatico centralizzato. 18- Sistema di raffreddamento. 19- Scambiatore di calore per armadio elettrico. 20. blocchi e bulloni di livellamento; 21. cassetta degli attrezzi e degli attrezzi; 22Controller CNC: KND, GSK, HNC (Cina); SIEMENS, FANUC, MITSUBISHI, FAGOR, ecc. | 1. il cablaggio del 4° asse; 2. tavola rotante NC; 3. fusione a propulsione diretta (velocità: 10000 giri al minuto, 12000 giri al minuto, 15000 giri al minuto); 4. ugello di raffreddamento circolare; 5. liquido di raffreddamento attraverso il mandrino (CTS); 6. raffreddatore di olio a fusione; 7. condizionatore d'aria (A/C) per armadio elettrico; 8. sistema automatico di misurazione della lunghezza dello strumento; 9. sistemi di misurazione automatici del pezzo da lavorare; 10. Trasportatore di scheletri a vite; 11. Trasportatore a chip a catena; 12. sistema di lavaggio ad alta pressione; 13. porta di sicurezza; 14- Skimmer di olio. |
Fuso ad alta rigidità.
Il famoso sistema CNC.
Prodotti finiti.
4 binari lineari per l'asse Y
BT1 diametro
BT2 sistema di controllo dell'aria
