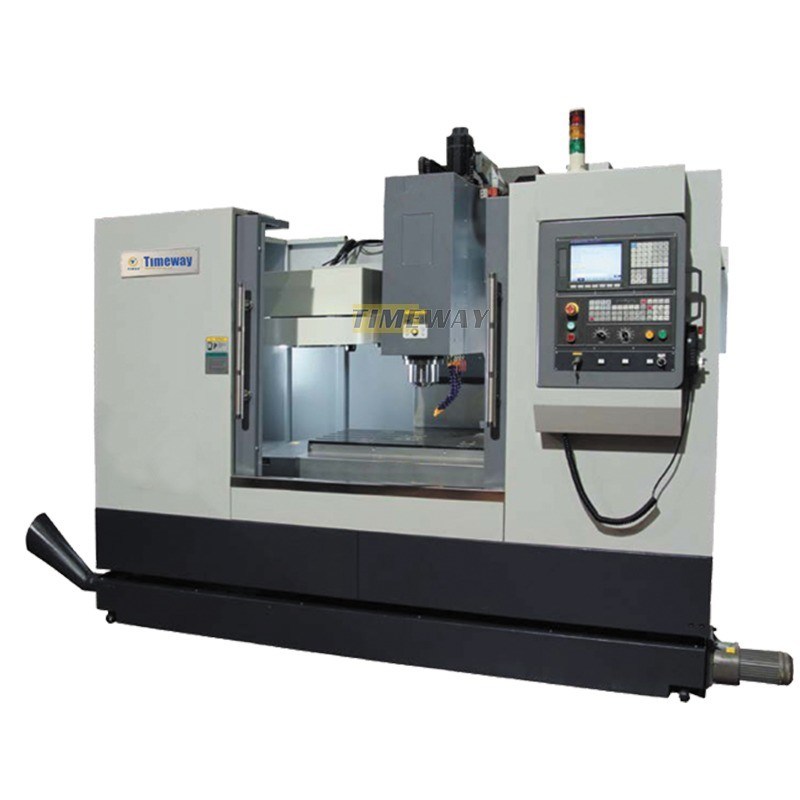

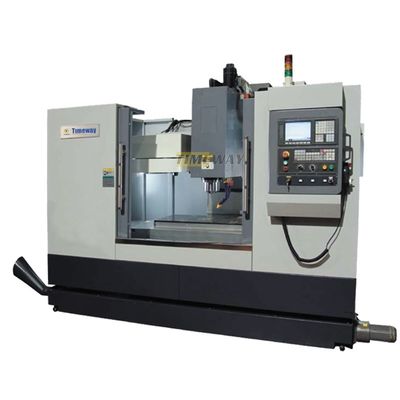

accuratezza BT-50 Spindle Taper Vertical Machining Center for Advanced Machining
Dettagli:
| Luogo di origine: | Shanghai |
| Marca: | TIMEWAY |
| Numero di modello: | VMC1270L |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 set |
|---|---|
| Prezzo: | $40,000.00/sets 1-2 sets |
| Imballaggi particolari: | Casse in legno (possono essere fumigate) |
| Capacità di alimentazione: | 150 set/set al mese |
|
Informazioni dettagliate |
|||
| Tipo: | Universale | Distanza di velocità del mandrino (rpm): | 0 - 24 |
|---|---|---|---|
| Numero di assi: | 3 | Numero di spine: | Non sposato |
| Capacità di lavorazione: | Di bassa potenza | Taper a fusione: | BT1 commercio |
| Viaggio del tavolo (X) (mm): | 1200 | Viaggio della tavola (Y) (mm): | 700 |
| Viaggio della tavola (Z) (mm): | 700 | Accuratezza di posizionamento (mm): | 0,008 |
| Ripetibilità (X/Y/Z) (mm): | 0,006 | Voltaggio: | 220V/110V |
| Dimensione ((L*W*H): | 1200x700x700 | Sistema di controllo CNC: | FANUC |
| Punti chiave di vendita: | Alta precisione | Peso (kg): | 10000 |
| Potenza del motore a fusione ((kW): | 15 | Garanzia: | 1 anno |
| Max. Table Load (chilogrammi): | 1200 kg | Tipo di commercializzazione: | Nuovo prodotto 2019 |
| Rapporto di prova della macchina: | Fornito | Ispezione video di uscita: | Fornito |
| Garanzia dei componenti principali: | 1 anno | Peso della macchina: | 10000 kg |
| Dimensioni del tavolo da lavoro (LxW): | 1360x700 | Scala in T (numero/larghezza/altezza): | 18/5/152.5 |
| Capacità di carico: | 1200 millimetri | Viaggio longitudinale (X): | 1200 millimetri |
| Trasporti incrociati (Y): | 700 millimetri | Percorso verticale (Z): | 700 millimetri |
| Distanza dal centro dello spinello alla colonna: | 785 mm | Taper a fusione: | BT2 - - - - - - - - - - - - - - - - - - |
| Velocità dello spinello: | 6000 giri al minuto | Condizione: | Nuovo |
| Industria applicabile: | Servizi di riparazione di macchine, lavori di costruzione | Localizzazione dello showroom: | Vietnam, Indonesia, Spagna, Cile |
| Componenti fondamentali: | Motore | Viaggio della Tabella (millimetri): | 1360x700 |
| Anno: | Nuovo | Port: | Porto della Cina |
Descrizione di prodotto
Descrizione dei prodotti
Specificità | Unità | VMC1270L | VMC1370L | |
Dimensioni della tabella | mm | 700x1360 | 700x1360 | |
Scala in T (numero/larghezza/altezza) | mm | 5/18/122 | 5/18/122 | |
Capacità di carico | kg | 1000 | 1200 | |
Viaggio longitudinale (X) | mm | 1200 | 1300 | |
Trasporti incrociati (Y) | mm | 700 | 700 | |
Percorso verticale (Z) | mm | 600 | 600 | |
Distanza dal naso dello spinello al tavolo | mm | 87-687 | 150-750 | |
Distanza dal centro dello spinello alla colonna | mm | 785 | 785 | |
Conico di fusione | - | BT1 commercio | BT1 commercio | |
Velocità del mandrino | rpm | 8000 | 8000 | |
Velocità di alimentazione rapida per asse X/Y/Z | m/min | 24/24/18 | 24/24/18 | |
Torsione del motore di alimentazione dell'asse X/Y/Z | N.m. | 23/23/23 | 23/23/23 | |
Accuratezza di posizionamento dell'asse X/Y/Z | mm | 0.008 | 0.008 | |
Accuratezza di ripetibilità dell'asse X/YZ | mm | 0.005 | 0.005 | |
Potenza del motore principale | kW | Il Signore, 15/11 | 15/18.5 | |
Fonte di pressione dell'aria | kg/cm2 | 8 | 8 | |
Potenza totale | Qua | 25 | 30 | |

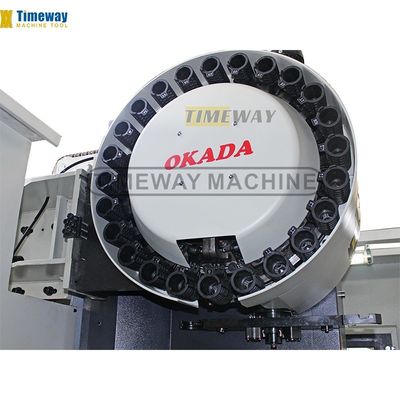

Capacità del magazzino utensili | T | 24 (Disc) | 24 (Disc) | |
Tipo di guida | - | X: lineare; Y: lineare, a quattro binari; Z: a rotolamento/lineare | X: lineare; Y: lineare, a quattro binari; Z: a rotolamento/lineare | |
Peso della macchina | kg | 9600 | 11000 | |
Dimensioni della macchina (LxWxH) | mm | 3500x2500x3055 | 3820x2560x3100 | |
1. Fusione di sabbia in resina; 2Le rotaie X, Y adottano una guida lineare importata; le rotaie Z sono di scarico -una coppia di rotaie guidate scorrevoli in plastica; 3. le rotaie X, Y e Z adottano una copertura telescopica in acciaio inossidabile; 4. di serie con fusione a cinghia, opzionale per fusione diretta; 5. cilindro pneumatico di produzione taiwanese; 6. Taiwan ATC, tipo carosello e tipo disco sono disponibili in opzione; 7- cuscinetti importati per le viti; 8. Accoppiamento all'importazione; 9. sistema di bilanciamento del materiale di base hanno fuso pesante o azoto sistema di bilanciamento come opzione; 10. Completa chiusura; 11. tappatura rigida; 12. Spirazione d'aria al centro dello spinello; 13. Lampada di lavoro; 14. Luce pilota; 15. Interfaccia USB e LAN; 16. generatore manuale di impulsi (MPG); 17Sistema di lubrificazione automatico centralizzato. 18- Sistema di raffreddamento. 19- Scambiatore di calore per armadio elettrico. 20. blocchi e bulloni di livellamento; 21. cassetta degli attrezzi e degli attrezzi; 22Controller CNC: KND, GSK, HNC (Cina); SIEMENS, FANUC, MITSUBISHI, FAGOR, ecc. | 1. il cablaggio del 4° asse; 2. tavola rotante NC; 3. fusione a propulsione diretta (velocità: 10000 giri al minuto, 12000 giri al minuto, 15000 giri al minuto); 4. ugello di raffreddamento circolare; 5. liquido di raffreddamento attraverso il mandrino (CTS); 6. raffreddatore di olio a fusione; 7. condizionatore d'aria (A/C) per armadio elettrico; 8. sistema automatico di misurazione della lunghezza dello strumento; 9. sistemi di misurazione automatici del pezzo da lavorare; 10. Trasportatore di scheletri a vite; 11. Trasportatore a chip a catena; 12. sistema di lavaggio ad alta pressione; 13. porta di sicurezza; 14- Skimmer di olio. |

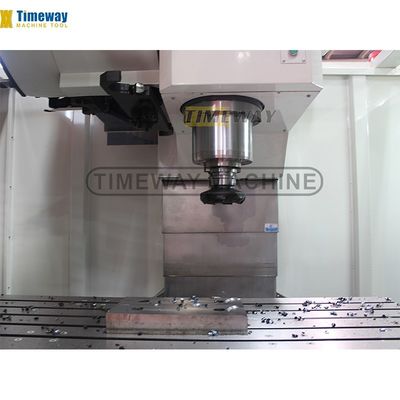

Fuso ad alta rigidità.

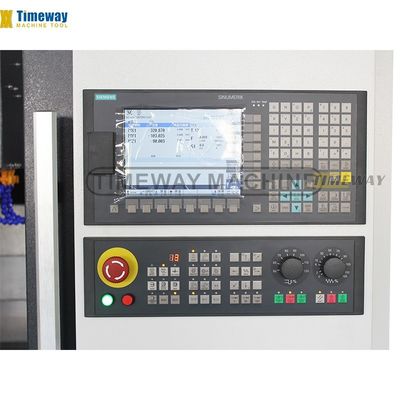

Il famoso sistema CNC.
Prodotti finiti.
4 binari lineari per l'asse Y
BT1 diametro
BT2 sistema di controllo dell'aria
