Dettagli:

Luogo di origine: Cina
Marca: TIMAC TIMEWAY

Termini di pagamento e spedizione:

Quantità di ordine minimo: 1 set
Prezzo: $280,000.00/sets 1-2 sets
Imballaggi particolari: Pacchetto standard
Capacità di alimentazione: 100 set/set all'anno
Miglior prezzo Contatto

Informazioni dettagliate
Condizione: Nuovo Numero di spine: Due gemelli
Tipo: Verticale Dimensione ((L*W*H): 2660*4655*2650 mm
Peso (T): 11 T Dimensione della tavola (mm): Altri
Sistema di controllo CNC: GSK, FANUC Numero di assi: 2
Viaggio del tavolo (X) (mm): 800 Viaggio della tavola (Y) (mm): 650
Viaggio della tavola (Z) (mm): 450 Accuratezza di posizionamento (mm): 8
Ripetibilità (X/Y/Z) (mm): 5 Potenza del motore a fusione ((kW): 15.5
Max. Table Load (chilogrammi): 1000 kg Min. Tempo di cambio utensile: 4
Capacità del magazzino degli attrezzi: 12, 24 Punti chiave di vendita: Automazione
Garanzia: 1 anno Voltaggio: 380V/50Hz
Tipo di commercializzazione: Nuovo prodotto 2020 Rapporto di prova della macchina: Fornito
Ispezione video di uscita: Fornito Garanzia dei componenti principali: 1 anno
diametro del worktable: 650 mm Peso massimo del pezzo da lavorare: 1000 kg
Velocità dello spinello: 16000rpm L'angolo di rotazione dell'asse A: -130° a +130°
L'angolo di rotazione dell'asse C: Qualsiasi 360° Viaggio dell'asse X/Y/Z: 800*650*450 mm
Velocità dell'asse A: 30 giri al minuto Velocità sull'asse C: 600 giri/min
Sistema CNC: Sistema cinese GNC61CNC Industria applicabile: Officine di riparazione macchinari, impianti di produzione, lavori di costruzione, energia e miniere
Localizzazione dello showroom: Stati Uniti, Germania, Brasile, Ucraina, Australia Componenti fondamentali: PLC
Port: Porto della Cina

Descrizione di prodotto

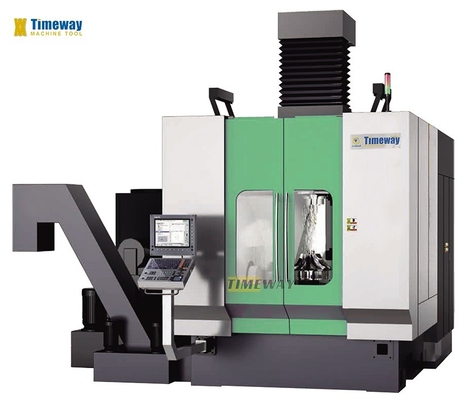

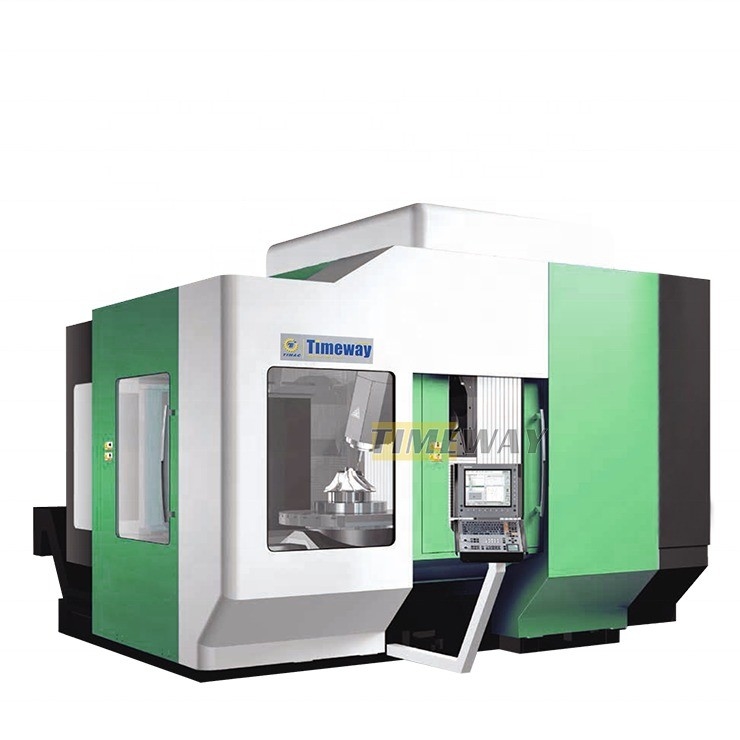

Centro di lavorazione a 5 assi
Centro di lavorazione CNC verticale ad alta precisione a 5 assi con 12 magazzini utensili 0
Descrizione dei prodotti
Centro di lavorazione CNC verticale ad alta precisione a 5 assi con 12 magazzini utensili 1
Vantaggi della macchina utensile
1- migliorato il quadro del portiere e l'intera struttura della macchina.
2- Adotta il corpo artificiale del letto di Lidan.
3La tecnologia di azionamento diretto garantisce una migliore capacità di risposta dinamica.
4Spinto al centro di gravità.
5. velocità di alimentazione rapida a asse lineare è di 60 m/min.
6- Risposta tecnica ad alta dinamica.
7Maggiore precisione, maggiore efficienza di elaborazione.
8- Maggiornale di attrezzi di tipo pick-up, tempo di cambio strumento è breve.
9L'asse C ad alta velocità realizza la funzione di fresatura e di tornitura dei composti.
10L'azione di rotazione dell'asse A varia da -130° a +130°.
11Fornitore di alimentazione intelligente, risparmio energetico del 20% durante la vita utile.
Vantaggi del sistema CNC
1. Perfetta tecnologia a cinque assi ((RTCP, lavorazione a piano inclinato)
2Interazione informativa ad alta velocità.
3Alta risoluzione, programmazione di controllo di frequenza di alta precisione.
4Percepzione precisa della posizione o dell'angolo.
5Tecnologia di controllo multicanale.
6- I sistemi supportano la sonda wireless, l'accesso al gauge di impostazione degli strumenti.
7Funzione di compensazione degli errori: compensazione bidirezionale del passo, compensazione della linearità (compresa ogni deviazione)
La Commissione ha adottato una proposta di regolamento (CE) del Consiglio che modifica il regolamento (CE) n.
8Sviluppo secondario e sistema di simulazione 3D offline.
Prestazioni e caratteristiche
Progettazione migliorata della struttura del grattacielo e dell'intera macchina
1Il supporto ottimale del fusibile.
2. utilizza per riferimento la struttura classica di foratura a coordinate verticali, ha una migliore rigidità del fusibile.
3. CNC bancone di lavoro oscillante rotativo realizzare struttura di supporto a doppia parete.
4L'asse Y adotta quattro vie di guida come supporto e trazione principale situate al centro.
5. magazzino di utensili di tipo circolare combinato con il letto di tornio della macchina utensile, struttura semplice e risparmio di spazio.
Centro di lavorazione CNC verticale ad alta precisione a 5 assi con 12 magazzini utensili 2
Corpo di letto Lidan artificiale
1Il coefficiente di espansione termica è solo 1/20 del ghisa, errore di deformazione termica più piccolo.
2L'ammortizzazione artificiale del lidan è sei volte superiore a quella della ghisa, migliori prestazioni vibratorie.
3Una volta formato, risparmia notevolmente il tempo e i costi di lavorazione successivi.
4. processo di produzione di temperatura ambiente, la selezione precisione della macchina utensile di materiali letto.
Centro di lavorazione CNC verticale ad alta precisione a 5 assi con 12 magazzini utensili 3

Il titolo va qui.

1Buona capacità di risposta dinamica
2. senza reazioni, senza usura meccanica della trasmissione
3. Attraverso motore a coppia come tecnologia di azionamento principale a coordinate rotative
4. FMC-600 e FMC-600T asse C è dotato rispettivamente di motore a coppia a bassa/alta velocità, in modo da poter
fresatura e tornitura.
Centro di lavorazione CNC verticale ad alta precisione a 5 assi con 12 magazzini utensili 4

Spinto al centro di gravità

1Un'azionamento piu' forte e stabile.
2. tavolo rotante tipo culla con azionamento del centro di gravità.
3- Ritenere efficacemente le vibrazioni per eliminare le reazioni.
4. Per fornire agli utenti le prestazioni di elaborazione ideali.
Centro di lavorazione CNC verticale ad alta precisione a 5 assi con 12 magazzini utensili 5
Specificità
Unità
FMC-600
FMC-600T ((con curva)
Diametro di rotazione massimo del pezzo
mm
Φ800
Φ800
Larghezza massima della fresatura
mm
800
800
Altezza massima di fresatura
mm
420
420
Il diametro del tavolo da lavoro
mm
Φ650*540
Φ650
Peso massimo del pezzo da lavorare
kg
1000
1000; 500 (corrente)
Percorso dell'asse X/Y/Z
mm
800/650/450
800/650/450
Intervallo degli angoli di rotazione dell'asse A
°
-130°- +130°
-130°- +130°
Intervallo degli angoli di rotazione dell'asse C
°
di qualsiasi angolo
di qualsiasi angolo
Max. coppia di fusione
N.m.
42/62
42/62
Velocità massima del mandrino
rpm
16000
16000
Potenza nominale del motore a fusione
kW
15.5
15.5
Tipo di bastoncino
HSK-A63
HSK-A63
Centro attrezzi fuori dall'acqua
Opzionale
Opzionale
Direzione spindle
- Sì, sì.
- Sì, sì.
Blocco di posizionamento
- No, no.
- Sì, sì.
Tipo di azionamento
Azionamento diretto con motore a coppia
Automobile a trazione diretta
per motore a coppia
per motore a coppia
Torsione dell'azionamento S1/S6
N.m.
1880/3480
1880/3480
Tipo di azionamento
Azionamento diretto con motore a coppia
Automobile a trazione diretta
per motore a coppia
per motore a coppia
Torsione dell'azionamento S1/S6
N.m.
860/1620
860/1620
Asse X/Y/Z
m/min
48" 60
48" 60
Asse A
rpm
30
30
Asse C
rpm
80
600
Asse X/Y/Z
- Sì.
1; 0.1
1; 0.1
Asse C
°
00,001°; 0,0001°
00,001°; 0,0001°
Asse X/Y/Z
Norme
Norme
Asse A/C
Norme
Norme
Asse X/Y/Z
- Sì.
8; 5
8; 5
Asse A/C
"
8; 5
8; 5
Asse X/Y/Z
- Sì.
5; 3
5; 3
Asse A/C
"
5; 3
5; 3
Capacità
32
32
Diametro massimo dello strumento
mm
Φ80
Φ80
Lunghezza massima dello strumento
mm
300
300
Peso massimo dello strumento
kg
8
8
Testa di calibrazione del pezzo di lavoro senza fili
- Sì.
±3 ((Precisione di riposizionamento)
Indicatore di impostazione dello strumento
- Sì.
±3 ((Precisione di riposizionamento)
Peso della macchina
N.W.
11000
12000
Sistema CNC
Modello
Sistema CNC GNC61
Centro di lavorazione CNC verticale ad alta precisione a 5 assi con 12 magazzini utensili 6
√ Sistema CNC FANUC 0i MF
√ X/Y: rotaie lineari, Z: rotaie scorrevoli
√ Taiwan spindle BT40, 8000 giri/min
√ ATC a disco di Taiwan con 24 attrezzi
√ Completo recinto
√ Generatore di impulsi manuali (MPG)
√ Interfaccia USB e LAN
√ lampada da lavoro
√ Luce pilota
√ sistema di raffreddamento
√ sistema di lubrificazione automatico centralizzato
√ Spirale di aria
√ cannone ad aria
√ Fresatura a trave e a scarico
√ scambiatore di calore per armadietto elettrico
√ Strumenti e cassetta degli attrezzi
√ Cuneo e bulloni di livellamento
√ Manuale d'uso (inglese)

_ MITSUBISHI/SIEMENS/FAGOR/GSK/HNC/KND
_ 4° asse
_ Fuso a propulsione diretta (10000, 12000, 15000 giri al minuto)
Fuoco di raffreddamento circolare
_ Liquido di raffreddamento attraverso il mandrino (CTS)
_ Spindle oil cooler
_ Climatizzatore
_ Convogliatore di chip a catena
- Pistola ad acqua.
_ Porta di sicurezza
_ Sistema di misurazione utensile
_ Sistema di misurazione del pezzo

Centro di lavorazione CNC verticale ad alta precisione a 5 assi con 12 magazzini utensili 7
Dettagli della macchina
Centro di lavorazione CNC verticale ad alta precisione a 5 assi con 12 magazzini utensili 8
- E' un'altra cosa.
>> La superficie della tavola da lavoro indurita e finemente macinata garantisce un'elevata rigidità.
>> Opzionale Taiwan TJR NC tavolo rotante per il 4° asse per la lavorazione di pezzi rotondi, e realizzare il collegamento a 4 assi.
- E' un'altra cosa.
>> Un grande spazio di lavoro può soddisfare i requisiti di lavorazione di pezzi di diverse dimensioni.
>> Il rivestimento telescopico in acciaio inossidabile può proteggere efficacemente le vie di guida della macchina e la vite a sfera dalle lesioni- Sì, sì.
Centro di lavorazione CNC verticale ad alta precisione a 5 assi con 12 magazzini utensili 9
Centro di lavorazione CNC verticale ad alta precisione a 5 assi con 12 magazzini utensili 10
- E' un'altra cosa.
>> Scegliere Taiwan BT40 rivista di strumenti a disco, conalta concentricità, basso rumore, rapida modifica degli utensili, alta precisione, lunga durata.
- E' un'altra cosa.
>> Il sistema CNC stabile garantisce tutte le prestazioni di lavoro del centro di lavorazione verticale CNC.
Il sistema CNC Mitsubishi è opzionale.
Centro di lavorazione CNC verticale ad alta precisione a 5 assi con 12 magazzini utensili 11
Centro di lavorazione CNC verticale ad alta precisione a 5 assi con 12 magazzini utensili 12
- E' un'altra cosa.
>> Convogliatore a chip a catena è opzionale.

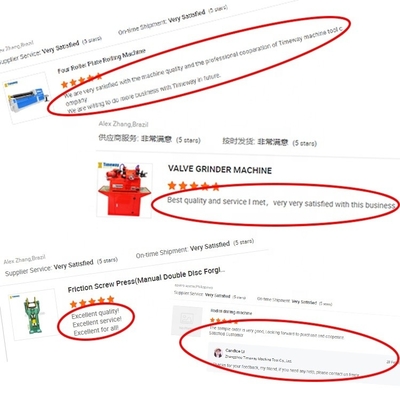

Feedback dei clienti
Centro di lavorazione CNC verticale ad alta precisione a 5 assi con 12 magazzini utensili 13
I nostri servizi
1. sostituzione gratuita di parti disponibili nel periodo di garanzia. prezzo di costo sostituzione di parti disponibili oltre il periodo di garanzia.Azione rapida e risposta alle domande tecniche in qualsiasi momento durante l'intera vita della macchina. 3. all'estero dopo il centro di servizio disponibile in alcune regioni. 4. Ingegnere servizio all'estero disponibile su richiesta del cliente ((costo relativo generato dal cliente).
Introduzione all'azienda
Centro di lavorazione CNC verticale ad alta precisione a 5 assi con 12 magazzini utensili 14

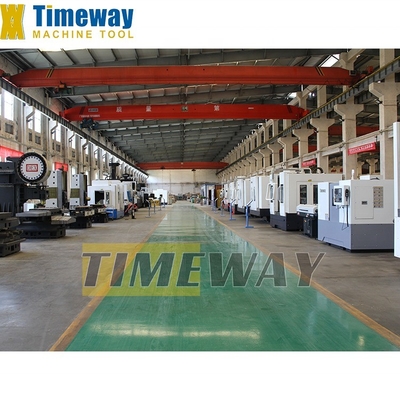

Display di fabbrica:
Centro di lavorazione CNC verticale ad alta precisione a 5 assi con 12 magazzini utensili 15
Profil di fabbrica:
La nostra fabbrica è stata fondata nel 2014. Ha tecnici professionisti, un team di ricerca e sviluppo, produce e vende attrezzature CNC e fornisce servizi personalizzati professionali.I nostri prodotti sono ampiamente utilizzati nella lavorazione dello stampo, prodotti 3C, macchinari agricoli, macchinari petroliferi, lavorazione di parti auto, industria aerospaziale, ecc., vendendo più di 60 paesi e regioni in patria e all'estero.
Testo Introduzione:
Centro di lavorazione CNC verticale ad alta precisione a 5 assi con 12 magazzini utensili 16
Profilo aziendale:
Timeway Machine Tool Co., Ltd è un'impresa di produzione professionale di macchine utensili, i principali prodotti includono tornio, fresatura, macchine da macinare, ecc.,e secondo le esigenze del cliente possiamo anche progettare e fabbricare varie macchine speciali, per fornire servizi relativi di aggiornamento e trasformazione della tecnologia nel settore delle macchine utensili.
Centro di lavorazione CNC verticale ad alta precisione a 5 assi con 12 magazzini utensili 17
Cliente visitato:
Finora, abbiamo ricevuto molti clienti dall'estero, e sono tutti molto soddisfatti della nostra azienda e dei prodotti
