L'apparecchiatura Timeway può essere utilizzata per la lavorazione del corpo, della torretta, del carrello, della testa del cilindro, delle parti auto, dello stampo della fotocamera (cavità), della conchiglia, della conchiglia differenziale e di altre parti
 |

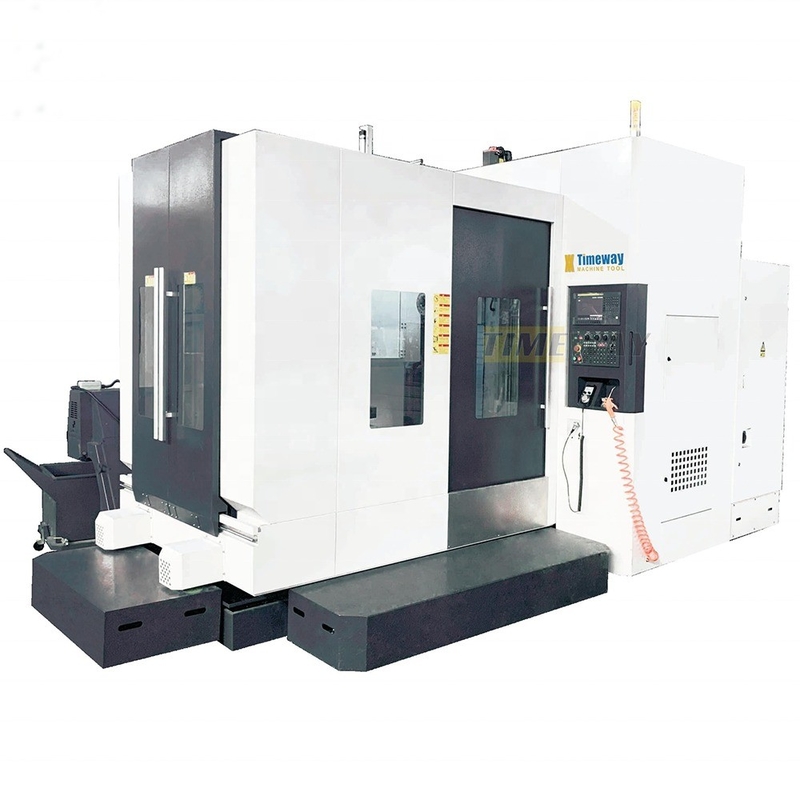

Massimo carico di 600 kg al centro di lavorazione orizzontale CNC ad alta precisione per metallo
Dettagli:
| Luogo di origine: | Cina |
| Marca: | TIMEWAY |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 set |
|---|---|
| Prezzo: | $100,000.00/sets 1-2 sets |
| Imballaggi particolari: | Cassa in legno/paletta |
| Capacità di alimentazione: | 150 set/set al mese |
|
Informazioni dettagliate |
|||
| Condizione: | Nuovo | Taper a fusione: | BT1 commercio |
|---|---|---|---|
| Numero di spine: | Non sposato | Tipo: | Orizzontale |
| Dimensione ((L*W*H): | 3500x2900x3280 | Peso (T): | 5,5 t |
| Dimensione della tavola (mm): | Altri | Sistema di controllo CNC: | GSK |
| Numero di assi: | 3 | Viaggio del tavolo (X) (mm): | 800 |
| Viaggio della tavola (Y) (mm): | 600 | Viaggio della tavola (Z) (mm): | 500 |
| Accuratezza di posizionamento (mm): | ± 0.008 | Ripetibilità (X/Y/Z) (mm): | ± 0.005 |
| Distanza di velocità del mandrino (rpm): | 1 - 8000 giri/h | Potenza del motore a fusione ((kW): | 11 |
| Max. Table Load (chilogrammi): | 600 kg | Velocità di avanzamento (mm/min): | 1 - 8000 mm/min |
| Min. Tempo di cambio utensile: | 3 | Capacità del magazzino degli attrezzi: | 24 |
| Punti chiave di vendita: | Automazione | Garanzia: | 1 anno |
| Voltaggio: | 220V/380V/400V | Tipo di commercializzazione: | Prodotto ordinario |
| Rapporto di prova della macchina: | Non disponibile | Ispezione video di uscita: | Fornito |
| Garanzia dei componenti principali: | 1 anno | Tipo di macchina: | Centrale di lavorazione orizzontale CNC |
| Servizio post-vendita: | Supporto tecnico video | Funzione: | Fabbricazione di macchine per la lavorazione dei metalli |
| Servizio post-garanzia: | In linea | Modello: | HMC500 |
| Sistema di controllo: | GSK | Dimensione della tabella: | 500x500 mm |
| No. di asse: | 3 | Viaggi sull'asse X: | 800 mm |
| Viaggio dell'asse y: | 600 mm | Industria applicabile: | Servizi di riparazione di macchine, fabbriche, altri |
| Localizzazione dello showroom: | Canada, Francia, Brasile, Perù, Indonesia, Messico, Russia, Romania, Australia | Componenti fondamentali: | Altri |
| Velocità di alimentazione rapida ((m/min): | 11,1 | Port: | Porto della Cina |
Descrizione di prodotto
Descrizione dei prodotti
Caratteristiche
* Suitable for machining periodic parts * Suitable for machining parts with complex shapes * Suitable for machining high-efficiency and high-precision workpieces * For workpieces with suitable batch sizesSpecificità | Unità | HMC500 | ||||

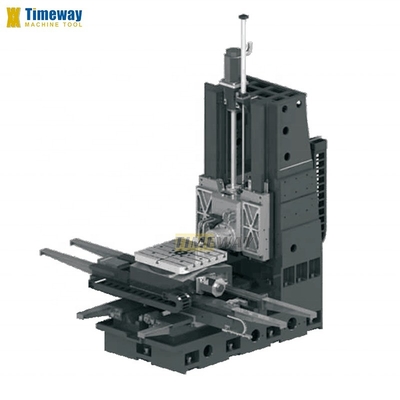

Struttura della macchina | - | Tipo incrociato | ||||
Percorso dell'asse X | mm | 800 | ||||
Percorso dell'asse Y | mm | 600 | ||||
Percorso dell'asse Z | mm | 500 | ||||
Torsione del servomotore dell'asse B (FANUC) | - | 8 | ||||
Dimensioni della tabella | mm | 500×500 | ||||
Indicizzazione delle tabelle | ° | 1°x360 | ||||
L'intervallo T del tavolo da lavoro (numero di larghezza/intervallo) | - | 5-14-80 | ||||
Velocità di rotazione del tavolo da lavoro | rpm | 11.1 | ||||
capacità di carico | kg | 600 | ||||
Forza di blocco (35 kg / cm2) | kg/m | 3000 | ||||
Distanza tra il centro dello spinello e il tavolo | mm | 100-700 | ||||
Distanza tra il naso del mandrino e il centro del tavolo | mm | 140-640 | ||||
Conico di fusione | - | BT1 commercio | ||||
velocità del mandrino | rpm | 8000 | ||||
Potenza del motore principale | kW | 11 | ||||
Servomotore a asse X/Y/Z ((FANUC) | - | Bis12/Bis12/Bis12 | ||||
Velocità di alimentazione dell'asse di taglio X/Y/Z | mm/min | 1-8000 | ||||
Velocità di alimentazione rapida per asse X/Y/Z | m/min | 30/30/30 | ||||
Tipo di rotaie per asse X/Y/Z | - | Lineare | ||||
Accuratezza di posizionamento dell'asse X/Y/Z | mm | ± 0.008 | ||||
Accuratezza di riposizionamento dell'asse X/Y/Z | mm | ± 0.005 | ||||
Precisione di posizionamento dell'asse B | " | ± 10" | ||||
Capacità ATC (stile) | attrezzi | 24 (Disc) | ||||
Tempo di cambio utensile (da utensile a utensile) | seg. | 2.7 | ||||
Peso massimo dello strumento | kg | 8 | ||||
Diametro massimo dello strumento | mm | Φ78/Φ125 | ||||
Lunghezza massima dello strumento | mm | 300 | ||||
Peso massimo dello strumento | kg | 8 | ||||
Capacità | KVA | 25 | ||||
La pressione dell'aria richiede | kg/cm2 | 8 | ||||
Peso della macchina | kg | 5500 | ||||
Dimensione complessiva (L x P x H) | mm | 3500x2900x3280 | ||||
·Fusione di sabbia in resina; · adottare una guida lineare di precisione di Taiwan o una guida scorrevole rinforzata; · I binari X, Y e Z adottano copertura telescopica per le vie di guida · Standard con fusione a cinghia; · cilindro pneumatico di produzione taiwanese; · Taiwan ATC, tipo disco e tipo catena sono disponibili in opzione; · cuscinetti per linee di comando importati · Accoppiamento delle importazioni · il sistema di bilanciamento del materiale principale ha un sistema di bilanciamento dell'azoto o un sistema di bilanciamento idraulico come opzione; ·Lampa da lavoro ·Lampa pilota; | ·riduttore ZF o BF; ·Fuoco circolare del liquido refrigerante ·Climatizzatore (A/C) per armadio elettrico; · raffreddatore dell'olio a fusione ·Sistema automatico di misura della lunghezza dell'utensile ·Sistemi di misurazione dei pezzi da lavorare |
Il cambioutensile automatico è composto da un magazzino per strumenti e da un braccio per il cambio degli strumenti. Automatic tool changer is installed separately from machine tool with thepurpose of preventing adverse influences of vibration during running of runningof automatic tool changer and other reasons on precision.

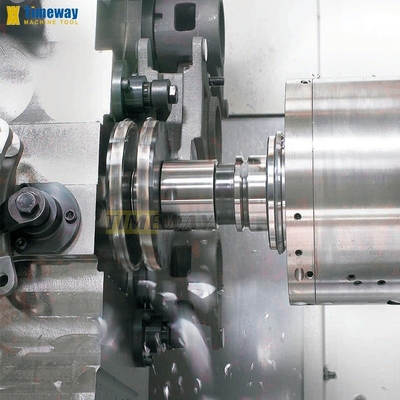

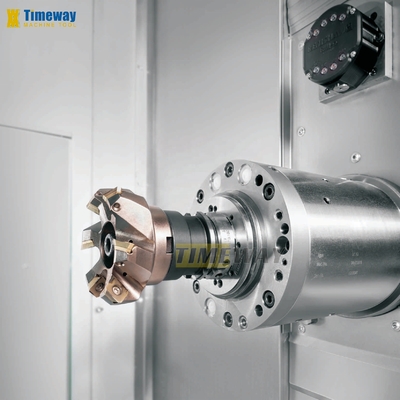

Il componente a mandrino è uno dei componenti di esecuzione del movimento di formazione del centro di lavorazione e il componente a mandrino del centro di lavorazione deve avere un'elevata precisione di funzionamento,conservazione della precisione a lungo termine e stabilità della precisione a lungo termine.
Il sistema di controllo digitale può controllare la macchina utensile per selezionare e sostituire automaticamente gli utensili secondo diverse procedure di lavorazione,e completare la lavorazione multiprocesso su più superfici del pezzo in sequenza.
Campo di applicazione
Perché scegliere noi
D: Perché scegliere Timeway Machine?
A: 1, alta qualità a prezzi competitivi;
2. Un team di ricerca e sviluppo professionale e 25 anni di esperienza nell' esportazione;
3, esportato in oltre 60 paesi;
4. certificati CE, ISO;
5. SERVIZIO ONLINE 24 ore su 24 (SKYPE, WhatsApp, Wechat, Trademanager);
6. Garanzia di qualità di 12 mesi;
7. Ingegneri all' estero disponibili per risolvere i problemi;
D: Avete QC o norme di sicurezza per i vostri macchinari?
R: Sì, abbiamo istituito un dipartimento di controllo di qualità molto rigoroso per garantire una buona qualità.
D: Qual è il MOQ?
A: 1 set (solo alcune macchine a basso costo saranno più di 1 set)
D: Che dire delle condizioni di pagamento?
A: (1) T/T con pagamento anticipato del 30% e pagamento del saldo del 70% da pagare prima della spedizione;
(2) LC irrevocabile a vista;
(3) Western Union, MoneyGram, ecc.
D: Che ne dici della garanzia?
A: Il periodo di garanzia è di un anno dopo la consegna.
A: 1, alta qualità a prezzi competitivi;
2. Un team di ricerca e sviluppo professionale e 25 anni di esperienza nell' esportazione;
3, esportato in oltre 60 paesi;
4. certificati CE, ISO;
5. SERVIZIO ONLINE 24 ore su 24 (SKYPE, WhatsApp, Wechat, Trademanager);
6. Garanzia di qualità di 12 mesi;
7. Ingegneri all' estero disponibili per risolvere i problemi;
D: Avete QC o norme di sicurezza per i vostri macchinari?
R: Sì, abbiamo istituito un dipartimento di controllo di qualità molto rigoroso per garantire una buona qualità.
D: Qual è il MOQ?
A: 1 set (solo alcune macchine a basso costo saranno più di 1 set)
D: Che dire delle condizioni di pagamento?
A: (1) T/T con pagamento anticipato del 30% e pagamento del saldo del 70% da pagare prima della spedizione;
(2) LC irrevocabile a vista;
(3) Western Union, MoneyGram, ecc.
D: Che ne dici della garanzia?
A: Il periodo di garanzia è di un anno dopo la consegna.
Vuoi conoscere maggiori dettagli su questo prodotto
