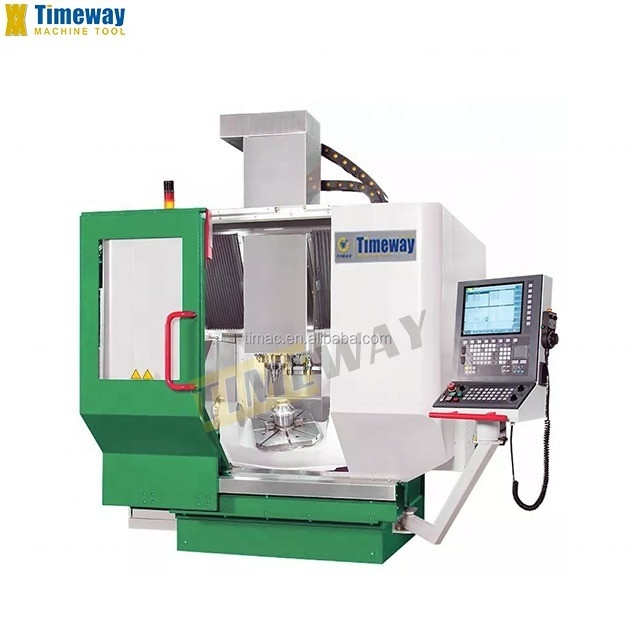

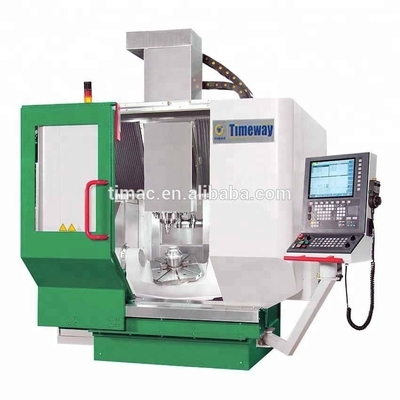

Centrale di lavorazione CNC verticale a cinque assi per la produzione di piccoli lotti
Dettagli:
| Luogo di origine: | Henan, Cina |
| Marca: | TIMAC |
| Certificazione: | ISO CE |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 set |
|---|---|
| Prezzo: | $280,000.00/sets 1-2 sets |
| Imballaggi particolari: | Pacchetto standard |
| Capacità di alimentazione: | 100 set/set all'anno |
|
Informazioni dettagliate |
|||
| Condizione: | Nuovo | Taper a fusione: | Altri |
|---|---|---|---|
| Numero di spine: | Non sposato | Tipo: | Verticale |
| Dimensione ((L*W*H): | 2660*4655*2650 mm | Peso (T): | 12 T |
| Sistema di controllo CNC: | FANUC | Numero di assi: | 5 |
| Viaggio del tavolo (X) (mm): | 800 | Viaggio della tavola (Y) (mm): | 650 |
| Viaggio della tavola (Z) (mm): | 450 | Accuratezza di posizionamento (mm): | ± 0.012 |
| Ripetibilità (X/Y/Z) (mm): | ± 0.008 | Potenza del motore a fusione ((kW): | 15,5 CHILOWATT |
| Max. Table Load (chilogrammi): | 8 kg | Min. Tempo di cambio utensile: | 6 |
| Capacità del magazzino degli attrezzi: | 24 | Punti chiave di vendita: | Alta precisione |
| Garanzia: | 1 anno | Voltaggio: | 380V/50Hz |
| Tipo di commercializzazione: | Prodotto caldo 2019 | Rapporto di prova della macchina: | Fornito |
| Ispezione video di uscita: | Fornito | Garanzia dei componenti principali: | 1 anno |
| diametro del worktable: | 650 millimetri | Peso massimo del pezzo da lavorare: | 1000 kg |
| Velocità dello spinello: | 16000 giri/min. | L'angolo di rotazione dell'asse A: | -130° a +130° |
| Viaggio dell'asse X/Y/Z: | 800*650*450 mm | Velocità dell'asse A: | 30 giri al minuto |
| Velocità sull'asse C: | 600 giri/min. | Peso: | 12000 kg |
| Potenza: | 15.5kw (spindle) | Industria applicabile: | Servizi di riparazione di macchine, fabbriche, altri |
| Localizzazione dello showroom: | Italia, Perù, Indonesia, Messico, Russia, Tailandia, Cile, Colombia, Sudafrica, Australia | Componenti fondamentali: | Motore |
| Port: | Porto della Cina | ||
Descrizione di prodotto
Descrizione dei prodotti
1- migliorato il quadro del portiere e l'intera struttura della macchina.
2- Adotta il corpo artificiale del letto di Lidan.
3La tecnologia di azionamento diretto garantisce una migliore capacità di risposta dinamica.
4Spinto al centro di gravità.
5. velocità di alimentazione rapida a asse lineare è di 60 m/min.
6- Risposta tecnica ad alta dinamica.
7Maggiore precisione, maggiore efficienza di elaborazione.
8- Maggiornale di attrezzi di tipo pick-up, tempo di cambio strumento è breve.

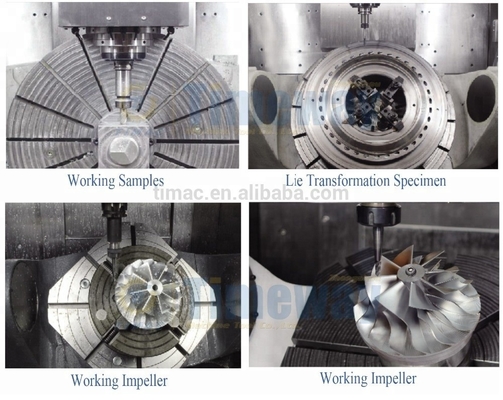

9L'asse C ad alta velocità realizza la funzione di fresatura e di tornitura dei composti.
10L'azione di rotazione dell'asse A varia da -130° a +130°.
11Fornitore di alimentazione intelligente, risparmio energetico del 20% durante la vita utile.
2- Adotta il corpo artificiale del letto di Lidan.
3La tecnologia di azionamento diretto garantisce una migliore capacità di risposta dinamica.
4Spinto al centro di gravità.
5. velocità di alimentazione rapida a asse lineare è di 60 m/min.
6- Risposta tecnica ad alta dinamica.
7Maggiore precisione, maggiore efficienza di elaborazione.
8- Maggiornale di attrezzi di tipo pick-up, tempo di cambio strumento è breve.
9L'asse C ad alta velocità realizza la funzione di fresatura e di tornitura dei composti.
10L'azione di rotazione dell'asse A varia da -130° a +130°.
11Fornitore di alimentazione intelligente, risparmio energetico del 20% durante la vita utile.
Specificità | Specificità | Unità | FMC-600 | FMC-600T (con la rotazione) | |
Capacità | Diametro di rotazione massimo del pezzo | mm | Φ800 | Φ800 | |
Larghezza massima della fresatura | mm | 800 | 800 | ||
Altezza massima di fresatura | mm | 420 | 420 | ||
Il diametro del tavolo da lavoro | mm | Φ650*540 | Φ650 | ||
Peso massimo del pezzo da lavorare | kg | 1000 | 1000; 500 (corrente) | ||
Viaggi | Percorso dell'asse X/Y/Z | mm | 800/650/450 | 800/650/450 | |
Intervallo degli angoli di rotazione dell'asse A | ° | -130°- +130° | -130°- +130° | ||
Intervallo degli angoli di rotazione dell'asse C | ° | di qualsiasi angolo | di qualsiasi angolo | ||
Fusoliera | Max. coppia di fusione | N.m. | 42/62 | 42/62 | |
Velocità massima del mandrino | rpm | 16000 | 16000 | ||
Potenza nominale del motore a fusione | kW | 15.5 | 15.5 | ||
Tipo di bastoncino | HSK-A63 | HSK-A63 | |||
Centro attrezzi fuori dall'acqua | Opzionale | Opzionale | |||
Direzione spindle | - Sì, sì. | - Sì, sì. | |||
Blocco di posizionamento | - No, no. | - Sì, sì. | |||
Asse A | Tipo di azionamento | Automobile a trazione diretta per motore a coppia | Automobile a trazione diretta per motore a coppia | ||
Torsione dell'azionamento S1/S6 | N.m. | 1880/3480 | 1880/3480 | ||
Asse C | Tipo di azionamento | Automobile a trazione diretta per motore a coppia | Automobile a trazione diretta per motore a coppia | ||
Torsione dell'azionamento S1/S6 | N.m. | 860/1620 | 860/1620 | ||
Max. velocità di alimentazione | Asse X/Y/Z | m/min | 48" 60 | 48" 60 | |
Asse A | rpm | 30 | 30 | ||
Asse C | rpm | 80 | 600 | ||
Min unità di impostazione | Asse X/Y/Z | - Sì. | 1; 0.1 | 1; 0.1 | |
Asse C | ° | 00,001°; 0,0001° | 00,001°; 0,0001° | ||
Controllo a circuito chiuso completo | Asse X/Y/Z | Norme | Norme | ||
Asse A/C | Norme | Norme | |||
Precisione di posizionamento | Asse X/Y/Z | - Sì. | 8; 5 | 8; 5 | |
Asse A/C | " | 8; 5 | 8; 5 | ||
Precisione di riposizionamento | Asse X/Y/Z | - Sì. | 5; 3 | 5; 3 | |
Asse A/C | " | 5; 3 | 5; 3 | ||
Rivista di attrezzi | Capacità | 32 | 32 | ||
Diametro massimo dello strumento | mm | Φ80 | Φ80 | ||
Lunghezza massima dello strumento | mm | 300 | 300 | ||
Peso massimo dello strumento | kg | 8 | 8 | ||
Accessoio | Testa di calibrazione del pezzo di lavoro senza fili | - Sì. | ±3 ((Precisione di riposizionamento) | ||
Indicatore di impostazione dello strumento | - Sì. | ±3 ((Precisione di riposizionamento) | |||
Peso della macchina | N.W. | kg | 12000 | 12000 | |
Sistema CNC | Modello | Sistema CNC GNC61 | |||
