1Il supporto ottimale del fusibile.
2. utilizza per riferimento la struttura classica di foratura a coordinate verticali, ha una migliore rigidità del fusibile.
3. CNC bancone di lavoro oscillante rotativo realizzare struttura di supporto a doppia parete.

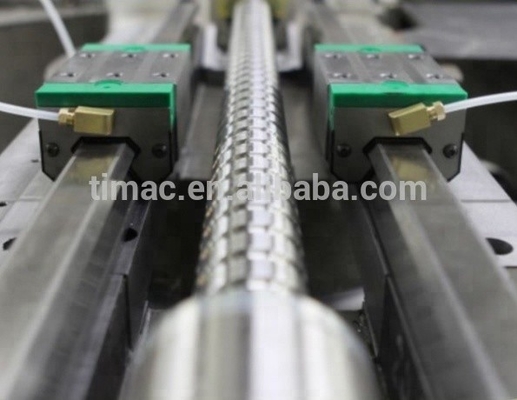

4L'asse Y adotta quattro vie di guida come supporto e trazione principale situate al centro.

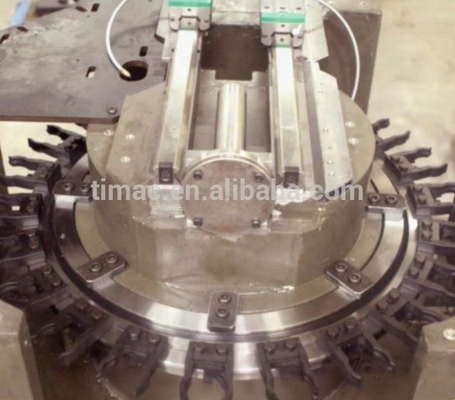

5. rivista di utensili di tipo circolare combinata con il letto di tornio della macchina utensile, struttura semplice e risparmio di spazio.
 |
16kW Cina GNC61CNC Sistema CNC Cinque assi Centro di lavorazione verticale per il taglio di velocità
Dettagli:
| Luogo di origine: | Cina |
| Marca: | TIMAC TIMEWAY |
| Certificazione: | ISO CE |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 set |
|---|---|
| Prezzo: | $250,000.00/sets 1-2 sets |
| Imballaggi particolari: | Pacchetto standard |
| Capacità di alimentazione: | 100 set/set all'anno |
|
Informazioni dettagliate |
|||
| Condizione: | Nuovo | Numero di spine: | Non sposato |
|---|---|---|---|
| Tipo: | Verticale | Dimensione ((L*W*H): | 2500*4200*2400 mm |
| Peso (T): | 4 T | Dimensione della tavola (mm): | Altri |
| Numero di assi: | 3, 4, 5 | Viaggio del tavolo (X) (mm): | 400 |
| Viaggio della tavola (Y) (mm): | 380 | Viaggio della tavola (Z) (mm): | 350 |
| Accuratezza di posizionamento (mm): | Altri | Ripetibilità (X/Y/Z) (mm): | Altri |
| Distanza di velocità del mandrino (rpm): | 0 - 20000 giri/m | Potenza del motore a fusione ((kW): | 16.7.5 |
| Max. Table Load (chilogrammi): | 500 kg | Min. Tempo di cambio utensile: | 2 |
| Capacità del magazzino degli attrezzi: | 22 | Punti chiave di vendita: | Automazione |
| Garanzia: | 1 anno | Voltaggio: | 380V/50Hz |
| Tipo di commercializzazione: | Prodotto caldo 2021 | Rapporto di prova della macchina: | Fornito |
| Ispezione video di uscita: | Fornito | Garanzia dei componenti principali: | 1 anno |
| Dimensione della tabella: | Altri | Colore: | Secondo le esigenze del cliente |
| diametro del worktable: | 450 mm | Velocità dello spinello: | 16000rpm |
| Viaggio dell'asse X/Y/Z: | 400/380/350 mm | Velocità dell'asse A: | 30 giri al minuto |
| Velocità sull'asse C: | 80RPM | Sistema CNC: | Sistema cinese GNC61CNC |
| Numero dell'asse: | 5 | Industria applicabile: | Impianti di fabbricazione, altri |
| Localizzazione dello showroom: | Arabia Saudita, Messico, Thailandia, Argentina, Algeria, Malesia | Componenti fondamentali: | Motore |
| Port: | Porto della Cina | ||
Descrizione di prodotto
Descrizione del prodotto

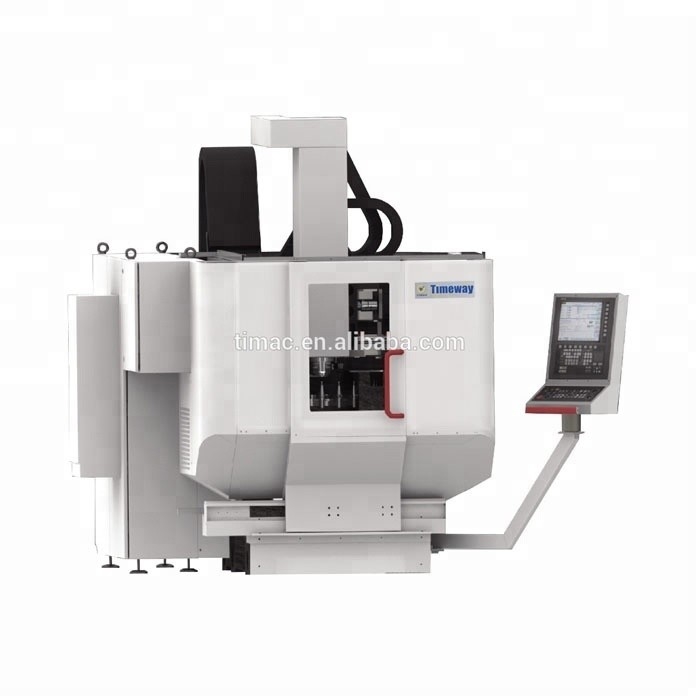

Centrale di lavorazione CNC verticale a cinque assi
Vantaggi della macchina utensile
1- migliorato il quadro del portiere e l'intera struttura della macchina.
2- Adotta il corpo artificiale del letto di Lidan.
3La tecnologia di azionamento diretto garantisce una migliore capacità di risposta dinamica.
4Spinto al centro di gravità.
5. velocità di alimentazione rapida a asse lineare è di 60 m/min.
6- Risposta tecnica ad alta dinamica.
7Maggiore precisione, maggiore efficienza di elaborazione.
8- Maggiornale di attrezzi di tipo pick-up, tempo di cambio strumento è breve.
9L'asse C ad alta velocità realizza la funzione di fresatura e di tornitura dei composti.
10L'azione di rotazione dell'asse A varia da -130° a +130°.
11Fornitore di alimentazione intelligente, risparmio energetico del 20% durante la vita utile.
2- Adotta il corpo artificiale del letto di Lidan.
3La tecnologia di azionamento diretto garantisce una migliore capacità di risposta dinamica.
4Spinto al centro di gravità.
5. velocità di alimentazione rapida a asse lineare è di 60 m/min.
6- Risposta tecnica ad alta dinamica.
7Maggiore precisione, maggiore efficienza di elaborazione.
8- Maggiornale di attrezzi di tipo pick-up, tempo di cambio strumento è breve.
9L'asse C ad alta velocità realizza la funzione di fresatura e di tornitura dei composti.
10L'azione di rotazione dell'asse A varia da -130° a +130°.
11Fornitore di alimentazione intelligente, risparmio energetico del 20% durante la vita utile.
Specificità
Specificità | Unità | FMC-400 | ||
Asse A | Tipo di azionamento | Azionamento diretto con motore a coppia | ||
Torsione dell'azionamento S1/S6 | N.m. | 689/1250 (singolo traino) (singolo azionamento) | ||
Asse C | Tipo di azionamento | Automobile a trazione diretta per motore a coppia | ||
Torsione dell'azionamento S1/S6 | N.m. | 315/582 | ||
Max. velocità di alimentazione | Asse X/Y/Z | m/min | 40; 48 | |
Asse A | rpm | 30 | ||
Asse C | rpm | 80 | ||
Min unità di impostazione | Asse X/Y/Z | - Sì. | 1; 0.1 | |
Asse C | ° | 00,001°; 0,0001° | ||
Precisione di posizionamento | Asse X/Y/Z | - Sì. | 8; 5 | |
Asse A/C | " | 8; 5 | ||
Precisione di riposizionamento | Asse X/Y/Z | - Sì. | 5; 3 | |
Asse A/C | " | 5; 3 | ||
Sistema CNC | Modello | Sistema CNC GNC61 | ||
Nota: le macchine utensili della serie hanno anche 600Series; 800Series; 1250Series. Tra le serie VMC solo è dotato di asse X/Y/Z, nessun asse A/C. FMC-T serie standard:Spindle elettrico con blocco e asse C ad alta velocità. ma FMC serie fusione elettrica senza bloccaggio e C-asse bassa velocità.
Presentazione principale

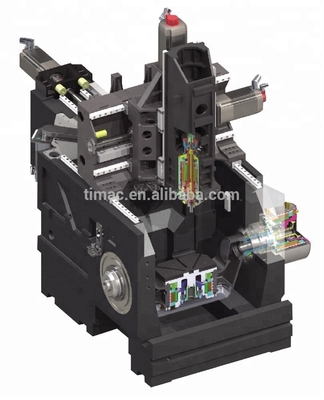

Progettazione migliorata della struttura del grattacielo e dell'intera macchina
Corpo di letto Lidan artificiale
1Il coefficiente di espansione termica è solo 1/20 del ghisa, errore di deformazione termica più piccolo.
2L'ammortizzazione artificiale del lidan è sei volte superiore a quella della ghisa, migliori prestazioni vibratorie.
3Una volta formato, risparmia notevolmente il tempo e i costi di lavorazione successivi.
4. processo di produzione di temperatura ambiente, la selezione precisione della macchina utensile di materiali letto.
2L'ammortizzazione artificiale del lidan è sei volte superiore a quella della ghisa, migliori prestazioni vibratorie.
3Una volta formato, risparmia notevolmente il tempo e i costi di lavorazione successivi.
4. processo di produzione di temperatura ambiente, la selezione precisione della macchina utensile di materiali letto.
Tecnologia di guida diretta
1Buona capacità di risposta dinamica
2. senza reazioni, senza usura meccanica della trasmissione
3. Attraverso motore a coppia come tecnologia di azionamento principale a coordinate rotative
4. FMC-400 e FMC-400T asse C è dotato rispettivamente di motore a coppia a bassa / alta velocità, in modo che può finitura di alta precisione
fresatura e tornitura.
2. senza reazioni, senza usura meccanica della trasmissione
3. Attraverso motore a coppia come tecnologia di azionamento principale a coordinate rotative
4. FMC-400 e FMC-400T asse C è dotato rispettivamente di motore a coppia a bassa / alta velocità, in modo che può finitura di alta precisione
fresatura e tornitura.

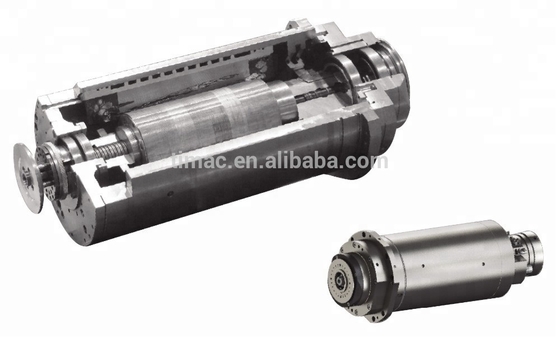

Spindle elettrico
1Il fusolio elettrico di fresatura è una delle parti chiave del centro di lavorazione, il fusolio di serie è ad alta velocità, preciso, rigido e
spindle elettrico di grande potenza (spindle elettrico composto opzionale di fresatura e tornitura con funzione di blocco e tornitura del spindle).
2. È adatto per la lavorazione ad alta efficienza di precisione del settore aerospaziale, parti complesse del corpo, motore aereo
parti di scatole, parti di ingranaggi a spirale per ombrelloni e parti di stampi.
spindle elettrico di grande potenza (spindle elettrico composto opzionale di fresatura e tornitura con funzione di blocco e tornitura del spindle).
2. È adatto per la lavorazione ad alta efficienza di precisione del settore aerospaziale, parti complesse del corpo, motore aereo
parti di scatole, parti di ingranaggi a spirale per ombrelloni e parti di stampi.

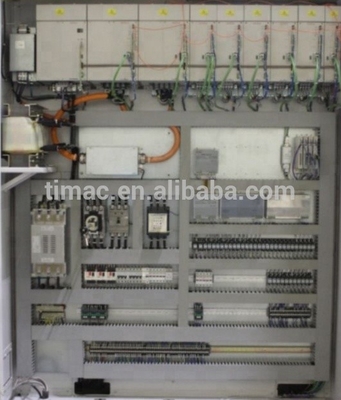

Vantaggi del sistema CNC
1. Perfetta tecnologia a cinque assi ((RTCP, lavorazione a piano inclinato)
2Interazione informativa ad alta velocità.
3Alta risoluzione, programmazione di controllo di frequenza di alta precisione.
4Percepzione precisa della posizione o dell'angolo.
5Tecnologia di controllo multicanale.
6- I sistemi supportano la sonda wireless, l'accesso al gauge di impostazione degli strumenti.
7Funzione di compensazione degli errori: compensazione bidirezionale del passo, compensazione della linearità (compresa ogni deviazione)
La Commissione ha adottato una proposta di regolamento (CE) del Consiglio che modifica il regolamento (CE) n.
8Sviluppo secondario e sistema di simulazione 3D offline.
2Interazione informativa ad alta velocità.
3Alta risoluzione, programmazione di controllo di frequenza di alta precisione.
4Percepzione precisa della posizione o dell'angolo.
5Tecnologia di controllo multicanale.
6- I sistemi supportano la sonda wireless, l'accesso al gauge di impostazione degli strumenti.
7Funzione di compensazione degli errori: compensazione bidirezionale del passo, compensazione della linearità (compresa ogni deviazione)
La Commissione ha adottato una proposta di regolamento (CE) del Consiglio che modifica il regolamento (CE) n.
8Sviluppo secondario e sistema di simulazione 3D offline.
