- I torni pesanti di questa serie hanno una larghezza di 970 mm e una guida rettangolare a induzione, con terra, di eccellente stabilità, elevata rigidità e con portamento massimo di 10 tonnellate tra i centri.
- Il mandrino principale è di rullo di precisione con struttura di supporto a 3 punti.
- Guida della sella con cintura rivestita di Teflon, struttura rotante di penna per ridurre al minimo l'attrito e la generazione di calore.
- le macchine sono idonee a vari lavori di tornitura, quali la tornitura di superfici cilindriche esterne e interne, di finiture e la tornitura di filati metrici o pollici,di larghezza superiore a 50 mm,, ecc.
- la rotazione motorizzata a curva corta conica potrebbe essere effettuata con il slitto superiore in modo indipendente e la rotazione motorizzata a curva conica lunga potrebbe essere effettuata con il slitto superiore combinato con l'alimentazione longitudinale.
- Inoltre, questi torni possono effettuare anche operazioni di perforazione, trepanatura, foratura, ecc.
Distanza tra i centri 5000 mm Torno manuale per il taglio a vite orizzontale universale
Dettagli:
Luogo di origine: | Henan, Cina |
Marca: | Timeway/TIMAC |
Numero di modello: | AL-1600C/5000 |
Termini di pagamento e spedizione:
Quantità di ordine minimo: | 1 set |
---|---|
Prezzo: | $71,000.00/sets 1-2 sets |
Imballaggi particolari: | Casse in legno (possono essere fumigate) |
Capacità di alimentazione: | 150 set/set al mese |
Informazioni dettagliate |
|||
Lunghezza massima del pezzo (mm): | 5000 | Distanza di velocità del mandrino (rpm): | 3.15 - 315 giri/h |
---|---|---|---|
Capacità di lavorazione: | Carro pesante | Tipo: | Orizzontale |
Potenza del motore a fusione ((kW): | 22 | Dimensione ((L*W*H): | 8020*1995*2525 |
Peso (kg): | 10000 kg | Garanzia: | 1 anno |
Punti chiave di vendita: | Facile da usare | Tipo di commercializzazione: | Prodotto caldo 2022 |
Rapporto di prova della macchina: | Fornito | Ispezione video di uscita: | Fornito |
Garanzia dei componenti principali: | 1 anno | Nome: | Tornio orizzontale resistente |
Modello: | AL-1600C/5000 | CNC o no: | Nomal |
Colore: | richiesta dei clienti | Max.Swing sopra il letto: | 1600 mm |
Max. Spostati sul letto incrociato: | 1210MM | Distanza fra i centri: | 5000 mm |
Lunghezza di Max.Turning: | 4800mm | Larghezza del letto: | 970 mm |
Foro di fuso: | 130 mm | Condizione: | Nuovo |
Scavo a fusione (mm): | 130 | Industria applicabile: | Negozi di materiali da costruzione, di riparazione di macchinari, di fabbricazione, di uso domestico |
Localizzazione dello showroom: | Italia, Francia, Germania, Vietnam, Filippine, Brasile, Perù, Arabia Saudita, Indonesia, India, Mess | Max. Lunghezza girata (mm): | 4800 mm |
Componenti fondamentali: | Altri apparecchi per la trasmissione di energia elettrica |
Descrizione di prodotto
Descrizione del prodotto

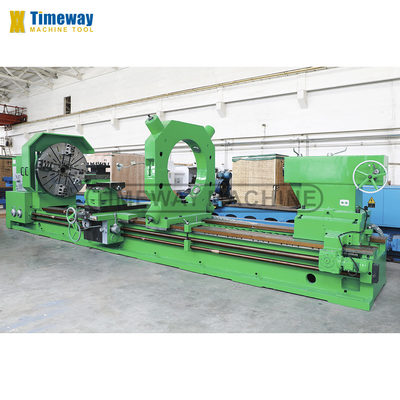

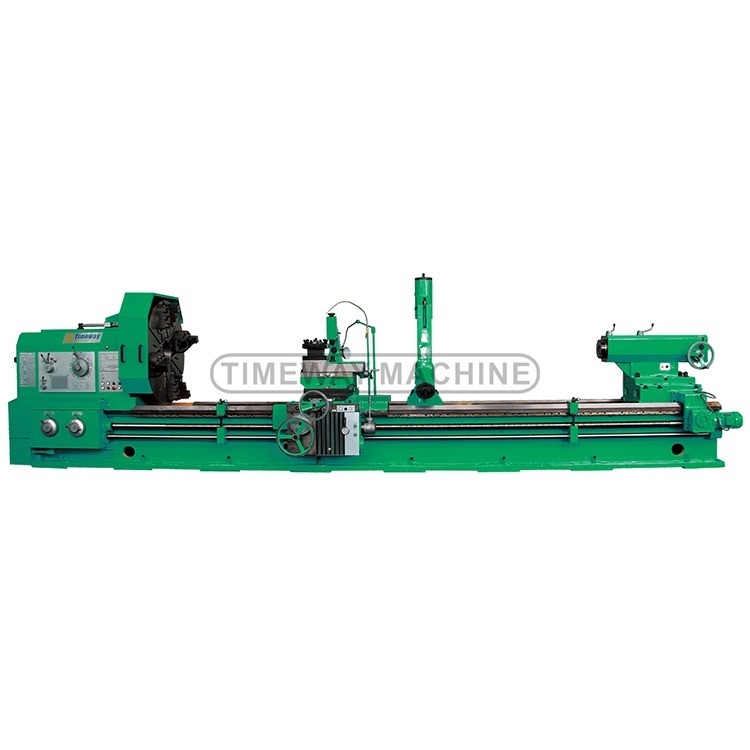

Torno orizzontale pesante
Modello: AL-1250C, AL-1400C, AL-1600C, AL-1800C

Caratteristiche:
Immagini dettagliate

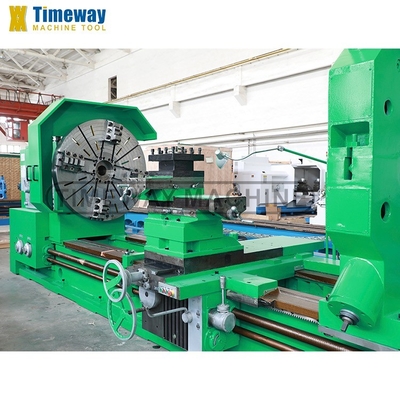

Headstock e Chuck
⇒ I torni orizzontali ottengono una velocità di spindle di ampio raggio di 3,15-315 giri al minuto con 33 velocità.
⇒ I torni pesanti sono dotati di un giradischi pesante a 4 mascelle, con una forte forza di fissaggio.
⇒ I torni pesanti sono dotati di un giradischi pesante a 4 mascelle, con una forte forza di fissaggio.
Tipo chiuso di riposo costante
⇒ Il riposo stabile adotta una struttura di supporto a tre punti, la precisione di posizionamento è maggiore.

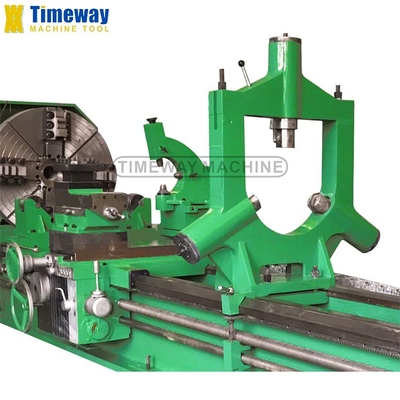

Riposo fisso di tipo aperto
⇒ Il supporto a rullo (stanza di riposo stabile di tipo aperto) è di configurazione standard, assicurarsi di tagliare parti più grandi.
⇒ Il supporto dei rulli si muove a destra e a sinistra sui binari dei torni attraverso ingranaggi e rack, riducendo l'intensità del lavoro.
⇒ Il supporto dei rulli si muove a destra e a sinistra sui binari dei torni attraverso ingranaggi e rack, riducendo l'intensità del lavoro.
Pistola a coda a motore
⇒ I torni orizzontali sono dotati di stacco motorizzato, il movimento è semplice e facile.
⇒ La manica del bacino può essere utilizzata sia per l'alimentazione grezza che per l'alimentazione fine.
⇒ La manica del bacino può essere utilizzata sia per l'alimentazione grezza che per l'alimentazione fine.

Specificità
Specificità | Unità | AL-1250C | AL-1400C | AL-1600C | AL-1800C | |||
Max, girati sul letto. | mm | 1250 | 1400 | 1600 | 1800 | |||
Max. Spostati sul letto incrociato | mm | 865 | 1010 | 1210 | 1410 | |||
Distanza tra i centri | mm | 3000/4000/5000/6000/8000/10000/12000/ | ||||||
Max. lunghezza di rotazione | mm | 2800/3800/4800/5800/7800/9800/11800 | ||||||
Larghezza del letto | mm | 970 | 970 | 970 | 970 | |||
Max.forza di taglio | N | 45000 | 45000 | 45000 | 45000 | |||
Capacità di carico | kg | 10000 | 10000 | 10000 | 10000 | |||
Naso a fusione | - | A2-15 | A2-15 | A2-15 | A2-15 | |||
Scavo a fusione | mm | 130 | 130 | 130 | 130 | |||
Conico di fusione | - | Metrica 140 | Metrica 140 | Metrica 140 | Metrica 140 | |||
Intervallo di velocità dello spinello | rpm | In avanti:3.15-315, inverso:3.5-291 | ||||||
Passo di velocità dello spinello | passaggi | In avanti:21In retromarcia:12 | 56 | 56 | 56 | |||
Tipi di mangimi per l'asse X/Z | varietà | 56 | 56 | 56 | 56 | |||
Intervallo di alimentazione | mm/r | longitudinale:0.1-12, incrocio:0.05-6, capo utensile: 0.025-3 | ||||||
Strati metrici (varietà) | mm | 1-120(44) | 1-120(44) | 1-120(44) | 1-120(44) | |||
L'intervallo di filettatura è di circa 15 cm. | TPI | 28-1/4(31) | 28-1/4(31) | 28-1/4(31) | 28-1/4(31) | |||
Modulo di fili di gamma ((tipi) | MP | 0.5-60 ((45) | 0.5-60 ((45) | 0.5-60 ((45) | 0.5-60 ((45) | |||
Diametro dei fili (vari tipi) | DP | 1/2-56 ((38) | 1/2-56 ((38) | 1/2-56 ((38) | 1/2-56 ((38) | |||
Viaggio a scivolo croce | mm | 650 | 650 | 650 | 650 | |||
Viaggio della diapositiva superiore | mm | 300 | 300 | 300 | V4 | |||
Potenza del motore principale | kW | 22 | 22 | 22 | 30 | |||
Lunghezza della macchina | mm | 6020/7020/8020/9020/11020/13020/15020 | ||||||
Larghezza della macchina | mm | 1995 | 1995 | 1995 | 2665 | |||
Altezza della macchina | mm | 2175 | 2325 | 2525 | 2680 |
Accessori
Accessori standard
4 mascelle pesanti e indipendenti,
riposo costante (oltre 3 M di lunghezza),
Segui il riposo.
di una lunghezza superiore a 20 mm,
Centro morto.
4 posti utensili,
sistema di raffreddamento,
lampada da lavoro,
Strumenti e scatola degli strumenti,
Cuneo e bulloni di livellamento,
Manuale di funzionamento (inglese).
Segui il riposo.
di una lunghezza superiore a 20 mm,
Centro morto.
4 posti utensili,
sistema di raffreddamento,
lampada da lavoro,
Strumenti e scatola degli strumenti,
Cuneo e bulloni di livellamento,
Manuale di funzionamento (inglese).
ACCESSORI opzionali
DRO a 2 o 3 assi,
Chuck Guardia,
Protezione del palo utensile,
Protezione contro gli spruzzi posteriori.
con una lunghezza massima superiore a 20 mm
Un attaccamento pesante.
Protezione del palo utensile,
Protezione contro gli spruzzi posteriori.
con una lunghezza massima superiore a 20 mm
Un attaccamento pesante.
