Equipaggiato con il 4° asse per la lavorazione di pezzi rotondi.
Equipaggiato con un tavolo rotante NC tipo culla a asse B+C.
Equipaggiato con tavolo rotante NC dell'asse A+C.
Equipaggiato con testa girevole (asse B) + tavolo rotante NC (asse C).
 |

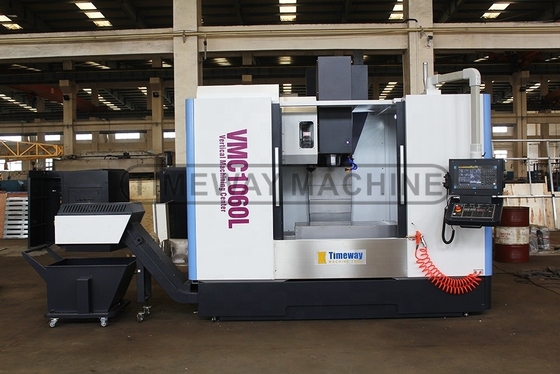

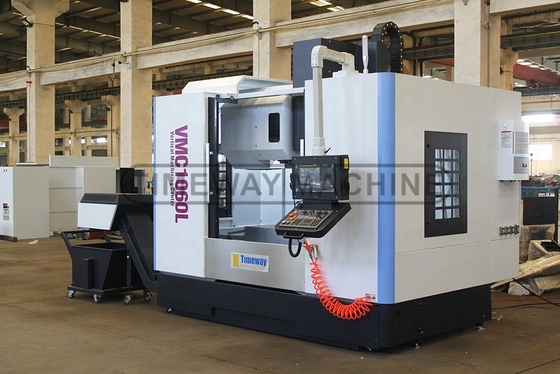

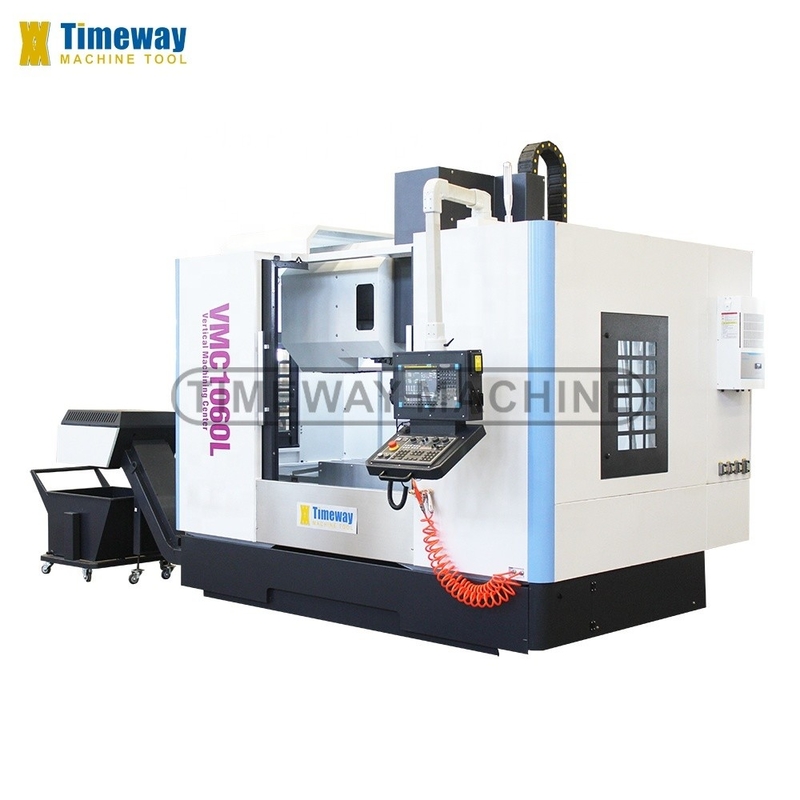

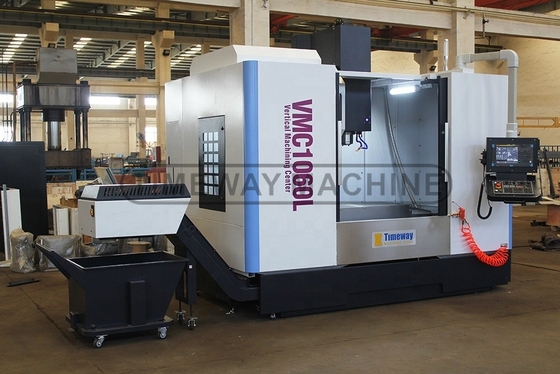

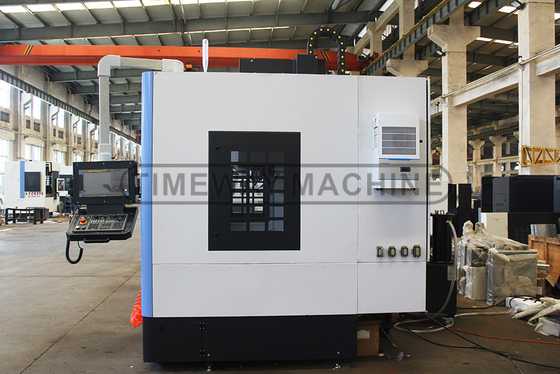

Timeway Machine Center 4-Axis Vertical CNC Milling Machine con FANUC o SIEMENS CNC Syste
Dettagli:
| Luogo di origine: | Henan, Cina |
| Marca: | TIMEWAY |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 set |
|---|---|
| Prezzo: | $70,000.00/sets 1-2 sets |
| Imballaggi particolari: | Pacchetto standard |
| Capacità di alimentazione: | 150 insieme/insiemi per Anno |
|
Informazioni dettagliate |
|||
| Condizione: | Nuovo | Taper a fusione: | BT1 commercio |
|---|---|---|---|
| Numero di spine: | Non sposato | Tipo: | Verticale |
| Dimensione ((L*W*H): | 3820 x 2600 x 3100 mm | Peso (T): | 10 T |
| Dimensione della tavola (mm): | 1360x700 | Sistema di controllo CNC: | FANUC, MITSUBISHI, Siemens |
| Numero di assi: | 3, 4, 5 | Viaggio del tavolo (X) (mm): | 1200 |
| Viaggio della tavola (Y) (mm): | 700 | Viaggio della tavola (Z) (mm): | 700 |
| Accuratezza di posizionamento (mm): | ± 0.008 | Ripetibilità (X/Y/Z) (mm): | ± 0.005 |
| Distanza di velocità del mandrino (rpm): | 1 - 6000 giri/m | Potenza del motore a fusione ((kW): | 15/18.5 |
| Max. Table Load (chilogrammi): | 1200 kg | Velocità di avanzamento (mm/min): | 1 - 10000 mm/min |
| Min. Tempo di cambio utensile: | 2 | Capacità del magazzino degli attrezzi: | 24 |
| Punti chiave di vendita: | Produzione flessibile | Garanzia: | 1 anno |
| Voltaggio: | 380V/50Hz | Tipo di commercializzazione: | Prodotto caldo 2021 |
| Rapporto di prova della macchina: | Fornito | Ispezione video di uscita: | Fornito |
| Garanzia dei componenti principali: | 1 anno | Colore: | Secondo le esigenze del cliente |
| Dimensione della tabella: | 1360x700 mm | Numero dell'asse: | 5 |
| Viaggi sull'asse X: | 1200 | Viaggio dell'asse y: | 700 |
| Nome del prodotto: | Macchine per la fresatura a CNC a 5 assi | Tipo di macchina: | Fresatrice verticale di CNC |
| Tipo di prodotto: | Macchine per la fresatura CNC | Parole chiave: | macchine per la fresatura a cnc 5 assi |
| Nome: | macchine per la fresatura a cnc per il metallo | Industria applicabile: | Negozi di materiali da costruzione, negozi di riparazione di macchinari, fabbrica di alimenti e beva |
| Localizzazione dello showroom: | Canada, Italia, Francia, Brasile, Messico, Russia, Romania, Australia | Velocità di alimentazione rapida ((m/min): | 24/24/15 |
| Componenti fondamentali: | Sistema CNC | ||
Descrizione di prodotto
Centro di lavorazione verticale CNC
Descrizione dei prodotti
Applicazioni del centro di lavorazione verticale:
Il centro di fresatura di lavorazione verticale della serie VMC è un centro di lavorazione verticale controllato da CNC FANUC o SIEMENS (dispositivo di controllo numerico al computer) e che esegue l'elaborazione del taglio.Può eseguire perforazioni, tappatura e fresatura; può risolvere la lavorazione di parti complesse, precise, di piccoli lotti e multi-varietà.
Specificità | Unità | VMC1270L |
Tipo di guida dell'asse X/Y/Z | / | X/Y: rotaia lineare, Z: rotaia scorrevole |
Capacità | ||
Viaggio sull'asse X | mm | 1200 |
Viaggio sull'asse Y | mm | 700 |
Viaggio sull'asse Z | mm | 700 |
Tabella | ||
Dimensioni della tabella | mm | 1360×700 |
Capacità di carico | kg | 1200 |
Scalature in T (numero/larghezza/altezza) | mm | 5-18-152.5 |
Distanza tra il naso del mandrino e il centro del tavolo | mm | 140-840 |
Fusoliera | ||
Distanza tra il centro dello spinello e la colonna | mm | 785 |
Conico di fusione | / | BT2 - - - - - - - - - - - - - - - - - |
Velocità del mandrino | r/min | 6000 |
Potenza del motore principale | kW | 15/18.5 |
3 assi (X/Y/Z) | ||
Potenza del servomotore a asse X/Y/Z (MITSUBISHI) | kW | 3/3/3 |
Servomotore a asse X/Y/Z (FANUC) | Nm | β22/β22/β30 |
Velocità di alimentazione rapida per asse X/Y/Z | m/min | 24/24/15 |
Velocità di alimentazione dell'asse di taglio X/Y/Z | mm/min | 0-10000 |
Accuratezza | ||
Accuratezza di posizionamento dell'asse X/Y/Z | mm | ± 0.008 |
Accuratezza del posizionamento ripetuto dell'asse X/Y/Z | mm | ± 0.006 |
Maggiornale degli attrezzi (ATC) | ||
Stile ATC | / | Dischi |
Capacità ATC | attrezzi | 24 |
Tempo di cambio utensile (da utensile a utensile) | seg. | 2.4 |
Peso massimo dello strumento | kg | 18 |
Diametro massimo dello strumento | mm | Φ112/Φ200 (vuoto) |
Lunghezza massima dello strumento | mm | 300 |
Altri | ||
Fornitore di alimentazione | KVA | 30 |
La pressione dell'aria richiede | kg/cm2 | 6-8 |
Sistema di bilanciamento dell'asse Z | / | Casting pesante |
Peso della macchina | kg | 10000 |
Dimensione complessiva (LxWxH) | mm | 3820 × 2600 × 3100 |
Sistema CNC | / | FANUC/MITSUBISHI |
√ Sistema CNC FANUC 0i MF √ X/Y: rotaie lineari, Z: rotaie scorrevoli √ Taiwan BT50 mandrino, 6000 giri/min √ ATC a disco di Taiwan con 24 attrezzi √ Completo recinto √ Generatore di impulsi manuali (MPG) √ Interfaccia USB e LAN √ lampada da lavoro √ Luce pilota √ sistema di raffreddamento √ sistema di lubrificazione automatico centralizzato √ Spirale di aria √ cannone ad aria √ Fresatura a trave e a scarico √ scambiatore di calore per armadietto elettrico √ Strumenti e cassetta degli attrezzi √ Cuneo e bulloni di livellamento √ Manuale d'uso (inglese) | _ MITSUBISHI/SIEMENS/FAGOR/GSK/HNC/KND _ 4° asse _ Fuso a propulsione diretta (10000, 12000, 15000 giri al minuto) Fuoco di raffreddamento circolare _ Liquido di raffreddamento attraverso il mandrino (CTS) _ Spindle oil cooler _ Climatizzatore _ Convogliatore di chip a catena - Pistola ad acqua. _ Porta di sicurezza _ Sistema di misurazione utensile _ Sistema di misurazione del pezzo |
Dettagli della macchina
- E' un'altra cosa.
>> Taiwan grande torsione BT50 mandrino con velocità di 6000rpm.
- E' un'altra cosa.
>> La superficie della tavola da lavoro indurita e finemente macinata garantisce un'elevata rigidità.
>> Opzionale Taiwan TJR NC tavolo rotante per il 4° asse per la lavorazione di pezzi rotondi, e realizzare il collegamento a 4 assi.
- E' un'altra cosa.
>> Un grande spazio di lavoro può soddisfare i requisiti di lavorazione di pezzi di diverse dimensioni.
>> La copertura telescopica in acciaio inossidabile può proteggere efficacemente le vie di guida della macchina e la vite a sfera dai danni.
- E' un'altra cosa.
>> Scegliere Taiwan BT40 rivista di strumenti a disco, conalta concentricità, basso rumore, rapida modifica degli utensili, alta precisione, lunga durata.
- E' un'altra cosa.
>> Il sistema CNC stabile garantisce tutte le prestazioni di lavoro del centro di lavorazione verticale CNC.
Il sistema CNC Mitsubishi è opzionale.
- E' un'altra cosa.
>> Convogliatore a chip a catena è opzionale.
Commenti positivi da parte dei clienti
Introduzione all'azienda
Display di fabbrica:
Testo Introduzione:
Profilo aziendale:
Timeway Machine Tool Co., Ltd è un'impresa di produzione professionale di macchine utensili, i principali prodotti includono tornio, fresatura, macchine da macinare, ecc.,e secondo le esigenze del cliente possiamo anche progettare e fabbricare varie macchine speciali, per fornire servizi relativi di aggiornamento e trasformazione della tecnologia nel settore delle macchine utensili.
La nostra fabbrica è stata fondata nel 2014. Ha tecnici professionisti, un team di ricerca e sviluppo, produce e vende attrezzature CNC e fornisce servizi personalizzati professionali.I nostri prodotti sono ampiamente utilizzati nella lavorazione dello stampo, prodotti 3C, macchinari agricoli, macchinari petroliferi, lavorazione di parti auto, industria aerospaziale, ecc., vendendo più di 60 paesi e regioni in patria e all'estero.
Domande frequenti
D: Perché scegliere Timeway Machine?
A: 1. Alta qualità con prezzo competitivo; 2. Professionale team di ricerca e sviluppo e 25 anni di esperienza di esportazione; 3. Esportato in oltre 60 paesi; 4. Certificati CE, ISO; 5.Servizio online 24 ore su 24 (Skype), WhatsApp, Wechat, Trademanager); 6. 12 mesi di garanzia di qualità; 7. ingegneri all'estero disponibili per la risoluzione dei problemi;D: Avete QC o norme di sicurezza per i vostri macchinari?R: Sì, abbiamo istituito un dipartimento di controllo di qualità molto rigoroso per garantire una buona qualità.D: Qual è il MOQ?A: 1 set (solo alcune macchine a basso costo saranno più di 1 set)D: Che dire delle condizioni di pagamento?A: (1) T/T con pagamento anticipato del 30% e pagamento del saldo del 70% da pagare prima della spedizione; (2) LC irrevocabile a vista; (3) Western Union, MoneyGram, ecc.D: Che ne dici della garanzia?A: Il periodo di garanzia è di un anno dopo la consegna.
