VY-Series Vertical Machining Center Lineare Guidaway e Max. Tavola Carico fino a 1000 kg
Dettagli:
| Luogo di origine: | Cina |
| Marca: | TIMAC |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 set |
|---|---|
| Prezzo: | $150,000.00/sets 1-1 sets |
| Capacità di alimentazione: | 200 insieme/insiemi per Anno |
|
Informazioni dettagliate |
|||
| Condizione: | Nuovo | Numero di spine: | 4 |
|---|---|---|---|
| Tipo: | Verticale | Dimensione ((L*W*H): | 3585*2830*3080 mm |
| Peso (T): | 10 T | Dimensione della tavola (mm): | 1400x700 |
| Sistema di controllo CNC: | GSK, FANUC, MITSUBISHI, KND, Siemens, DELEM | Numero di assi: | 4 |
| Viaggio del tavolo (X) (mm): | 1300 | Viaggio della tavola (Y) (mm): | 700 |
| Viaggio della tavola (Z) (mm): | 650 | Accuratezza di posizionamento (mm): | ± 0.01 |
| Ripetibilità (X/Y/Z) (mm): | ± 0.005 | Distanza di velocità del mandrino (rpm): | 0 - 6000 r.p.m |
| Potenza del motore a fusione ((kW): | 15 | Max. Table Load (chilogrammi): | 1000 kg |
| Min. Tempo di cambio utensile: | 6 | Capacità del magazzino degli attrezzi: | 24 |
| Punti chiave di vendita: | Automazione | Garanzia: | 1 anno |
| Voltaggio: | personalizzato | Tipo di commercializzazione: | Nuovo prodotto 2020 |
| Rapporto di prova della macchina: | Fornito | Ispezione video di uscita: | Fornito |
| Garanzia dei componenti principali: | 1 anno | Tipo di controllo: | Automatico |
| Sistema di controllo: | FANUC 0i sistema CNC | dimensione della tavola da lavoro: | 1400*700 mm |
| Velocità del mandrino (rpm): | 6000 | Tipo del fuso: | BT2 sistema di misurazione |
| Tavola: | 1300/700/650 mm | Max. carico: | 1000 kg |
| Binario di guida: | guida lineare | Peso: | 10000 kg |
| Potenza: | 15/18,5kw | Industria applicabile: | Servizi di riparazione di macchine, stabilimenti di produzione, ristoranti, opere di costruzione, en |
| Localizzazione dello showroom: | Perù, Russia, Romania, Sudafrica | Componenti fondamentali: | PLC |
| Port: | Qingdao, Cina | ||
Descrizione di prodotto

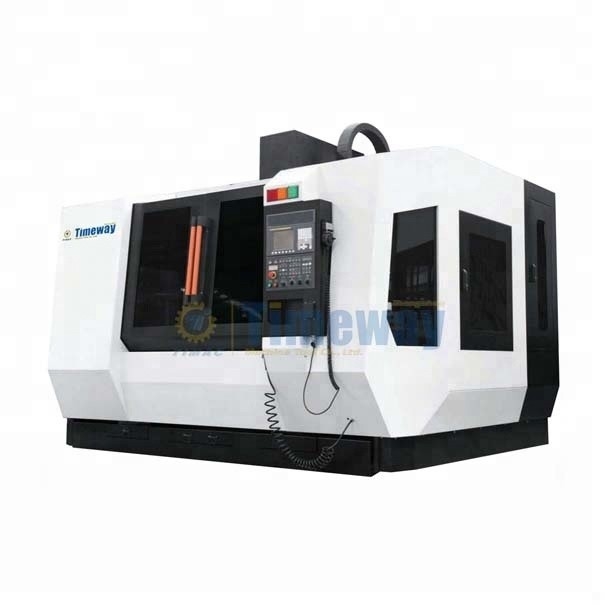

Centrale di lavorazione verticale con guida lineare della serie VY
VY-850L VY-1060L VY-1370L VY-1690L
Riassunto della macchina
Il centro di lavorazione verticale della serie VY adotta la struttura mobile di un tavolo scorrevole a croce, una guida lineare, che è principalmente applicata nella lavorazione di parti complesse di medie e piccole dimensioni.Può completare ogni tipo di elaborazione., come la fresatura, la perforazione, l'espansione, la perforazione, la stampatura e la fresatura dei profili in una sola volta di fissaggio.Procedura multipla e forma complicata L'impianto è il centro chiave delle industrie di macchinari generali, stampi, assiatura, energia e traffico.
Struttura e prestazioni
1Il letto, la sella, il tavolo.la colonna e la scatola a mandrino sono realizzate in ghisa inocolata ad alta resistenza e sabbia legata a resina e trattate con più processi di invecchiamento per garantire la rigidità e la stabilità della macchina utensile.
2.La macchina utensile adotta la guida lineare a rotolamento (o guida lineare a rotolamento a 2 assi e guida scorrevole a 1 asse) e le parti mobili sono caratterizzate da una buona risposta dinamica,Garantire il movimento lineare liscio di ciascun asse e realizzare il taglio con alta precisione e alta efficienza.
3.Tutti gli assi adottano la rotazione di una nocciola a sfera di precisione a servo-motore a corrente alternata ad alta coppia azionata direttamente, che sono applicabili al taglio di pezzi di lavoro di alta precisione e pesante.
4La colonna adotta la struttura a spirale caratterizzata dalla grande superficie di contatto per garantire la stabilità della macchina utensile e migliorare la precisione di lavorazione e la liscezza della superficie.
5.Applicare il sistema di ingegneria assistita da computer (CAE) per completare la progettazione della struttura ottimizzata e migliorare l'affidabilità della macchina utensile,e il metodo degli elementi finiti (FEM) per effettuare l'analisi scientifica e l'ottimizzazione della struttura di progettazione , che può garantire la rigidità e la stabilità dell'intera struttura della macchina.
6.Applicare l'estensione ad alta frequenza per la superficie del tavolo e la durezza può raggiungere HRC45 ° per ridurre il danno al tavolo durante la serratura.
7.Applicare due volte il trattamento di invecchiamento per il getto per garantire il completo rilascio di tensione interna e la persistenza di precisione della macchina utensile.
8.Applicare la progettazione a 4 linee a grande asse Y per rendere la macchina utensile dotata di una maggiore capacità di carico e stabilità ((VY-1370L e altri).
9Spindle di rotazione di tipo cintura standard 8000(6000) che applica il cuscinetto a livello P4 di precisione importato per assemblare il corpo principale per garantire l'elevata precisione e rigidità del spindle.
10. entrambe le estremità della vite a sfera adottano il cuscinetto di supporto a vite a livello PN7 importato speciale per la macchina utensile CNC e anche il dado di precisione per la pretensione per ridurre la deformazione termica,ma migliora notevolmente la precisione della posizione.
11.Tutte le guide e le viti a sfere adottano la lubrificazione centralizzata, tempistica e misurata, che porta alla lubrificazione completa e affidabile.il condotto di lubrificazione principale ha la funzione di protezione contro la perdita di pressione dell'olio.
12- copertura completamente chiusa e design con un bel dorso.Sotto le condizioni di garantire la sicurezza operativa e la protezione ambientale,è integrato con l'ingegneria uomo-macchina e design di modellazione elegante e bella per ridurre il berden di operazione e migliorare l'efficienza del lavoro in un ambiente operativo semplice.
13Il magazzino per il cambio rapido degli utensili completamente chiuso può garantire un cambio sicuro, affidabile ed efficiente.
14La coppa dell'olio della bombola di svincolo ha la funzione di rilevamento del livello del liquido per garantire l'affidabilità dello svincolo.
15.Il magazzino utensile è opzionalmente dotato della bomboletta d'aria per garantire la pressione stabile dell'aria e evitare lo strumento bloccato causato da un insufficiente approvvigionamento d'aria ((opzionale).
16.La spruzzatura ciclica dello spinello può fornire il raffreddamento completo durante la lavorazione (facoltativo).
17.La perforatura del telaio consente agli operatori di pulire i rottami di ferro e di migliorare l'efficienza di lavoro (opzionale).
18.3 asse adotta una vite a sfera di precisione di livello C3 importata. Applicare la tensione su ciascun asse per migliorare la rigidità della trasmissione e la precisione di posizionamento.Applicare una guida di rotolamento standard di tipo grande per migliorare la capacità di carico e la stabilità.(VY-1370L e altri)
19L'assemblaggio della superficie di giunzione è effettuato con l'iniezione di colla, che può aumentare notevolmente il volume.
20La prova di bilanciamento dinamico del mandrino può ridurre le vibrazioni, il rumore e il calore del cuscinetto in caso di rotazione elevata.
21.La progettazione della separazione olio/acqua può garantire l'efficace separazione del fluido di taglio e del lubrificante per garantire l'utilizzo del combustibile di taglio per il riciclo.
22.La raschiatura di precisione del sedile a tre assi non ha una progettazione di guarnizione per garantire la fluidità della trasmissione a tre assi.
23.Optima capacità di lavoro di angolo chiuso e superficie curva.
Configurazione standard
Sistema CNC FANUC 0i Mate-MD
Sistema CNC FANUC 0i-MD
Convogliatori di chip a vite
Scambio di calore elettrico del serbatoio
Condizionamento dell'aria del serbatoio elettrico
Dispositivo di lubrificazione automatica
Sistema di raffreddamento degli utensili
Colpo di taglio
Spindle con sistema di protezione a tenda d'aria
Sistema di prova della pressione dell'aria
Dispositivo di depurazione dell'aria mediante filtrazione
Artiglieria ad aria
Pistola ad accensione
Interfaccia di comunicazione
Alarme a tre colori
Ruota manuale elettrica portatile
Protezione completamente chiusa
Scudo di protezione della schiena
Strumenti e scatola degli attrezzi
Fabbricazione a partire da prodotti della voce 8528
Documenti tecnici
Configurazione opzionale
Sistema CNC FANUC 0i Mate-MD
Sistema CNC FANUC 0i-MD
Sistema CNC MITSUBISHI M70V
Sistema CNC SIEMENS 828D
Sistema CNC SIEMENS 840DSL
BT2 sistema di controllo della velocità
BT1 sistema di controllo della velocità
BT1combustibile per il trasporto di merci
BT1comunicazione elettronica
Convogliatori di chip a vite
Convogliatori a fette a catena
Sistema di prova dello strumento
Sistema di prova del pezzo da lavorare
Climatizzatore elettrico
Frigoriferi ad olio a fusione
Spruzzo ciclico a fusione
Scarico dell'acqua centrale a fusione
Sistema di timbrazione del telaio
Tavola rotante CNC
Scale di griglia
Assorbente di nebbia di olio
Pistola ad acqua
Parametri tecnici
| Specificità | Unità | VY-850L | VY-1060L | VY-1370L | VY-1690L | |
| Tabella | Dimensione della tabella | mm | 900*510 | 1160*600 | 1400*700 | 1800*900 |
| Max. carico | kg | 500 | 800 | 1000 | 1600 | |
| Scatena in T (Diametro*Distanza*Quantità) | mm | 18*108*4 | 18*100*5 | 18*100*7 | 22*135*7 | |
| Viaggi | Viaggio a tre assi X/Y/Z | mm | 800/510/510 | 1000/600/600 ((650) | 1300/700/650 | 1600/900/750 |
| Fusoliera | Distanza dal naso dello spinello alla superficie del tavolo | mm | 100-610 | 100-700 ((150-800) | 150-800 | 150-900 |
| Distanza dal centro dello spinello alla superficie guida della colonna | mm | 539 | 638 ((620) | 732(725) | 950(920) | |
| Tipo di fusione | BT2 sistema di misurazione | BT2 sistema di misurazione | BT1 sistema di controllo | BT1 sistema di controllo | ||
| Tipo di rivetto | BT1cultura | BT1cultura | BT1cittadinanza | BT1cittadinanza | ||
| Velocità del mandrino | rpm | 8000 | 8000 | 6000 | 6000 | |
| Potenza del motore principale | kW | 7.5/11 | Il Signore, 15/11 | 15/18.5 | 18.5/22 | |
| Nutrimento velocità | Potenza del motore di alimentazione a 3 assi X/Y/Z | kW | 3/3/3 | 3/3/3 | 4/4/4 | 7/7/7 |
| Velocità di percorrenza rapida X | m/min | 36/48 | 36/48 | 30 | 30 | |
| Velocità di percorrenza rapida Y | m/min | 36/48 | 36/48 | 30 | 30 | |
| Velocità di percorrenza rapida Z | m/min | 36/48(24) | 36/48(24) | 30(20) | 30(20) | |
| Velocità di taglio e alimentazione | mm/min | 1-10000 | 1-10000 | 1-10000 | 1-10000 | |
| Strumento rivista (Tipo disco) | Rivista di attrezzi | T | 24 ore e 30 minuti | 24 ore e 30 minuti | 24 ore e 30 minuti | 24 ore e 30 minuti |
| Diametro massimo dello strumento*lunghezza/peso | mm*mm/kg | Φ78*300/8 | Φ78*300/8 | Φ112*300/15 | Φ112*300/15 | |
| Tempo di cambio utensile | - Un secondo. | 2.5/1.3 | 2.5/1.3 | 3 | 3 | |
| Precisione (ISO) | Precisione della posizione X/Y/Z | mm | 0.008/0.008/0.008 ((0.012) | 0.015/0.015/0.015(0.018) | ||
| Precisione della posizione ripetuta X/Y/Z | mm | 0.004/0.004/0.004 ((0.006) | 0.008/0.008/0.008 ((0.009) | |||
| Altri | Capacità | Qua | 20 | 25 | 35 | 45 |
| Pressione dell'alimentazione dell'aria | kgf/cm2 | 6.5 | 6.5 | 6.5 | 6.5 | |
| Dimensione globale (lunghezza*larghezza*altezza) | mm | 2600*2855*2660 | 3090*2670*2880 | 3585*2830*3080 | 4215*3515*3270 | |
| Peso netto della macchina utensile (approssimativo) | kg | 5500 | 7000 | 10000 | 14500 | |
