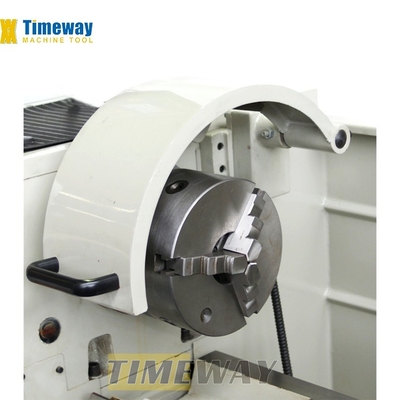

>> La guardia del Chuck per proteggere l'operatore è opzionale.
 |
Macchine ad alta precisione Torno competitivo a letto di spaziatura Torno Mini Torno 1930*760*1500
Dettagli:
| Luogo di origine: | Henan, Cina |
| Marca: | Timeway |
| Numero di modello: | CM-400V |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 set |
|---|---|
| Prezzo: | $6,560.00/sets 1-2 sets |
| Imballaggi particolari: | Casse in legno (possono essere fumigate) |
| Capacità di alimentazione: | 150 set/set al mese |
|
Informazioni dettagliate |
|||
| Lunghezza massima del pezzo (mm): | 1500 | Distanza di velocità del mandrino (rpm): | 550 - 3000 giri/m |
|---|---|---|---|
| Capacità di lavorazione: | Di bassa potenza | Larghezza del letto (mm): | 187 |
| Tipo: | Orizzontale | Potenza del motore a fusione ((kW): | 3.3Kw |
| Voltaggio: | 220V/380V/400V/415V | Dimensione ((L*W*H): | 1930*760*1500 |
| Peso (kg): | 1600 chilogrammi | Garanzia: | 1 anno |
| Punti chiave di vendita: | Prezzo competitivo | Tipo di commercializzazione: | Nuovo prodotto 2021 |
| Rapporto di prova della macchina: | Fornito | Ispezione video di uscita: | Fornito |
| Garanzia dei componenti principali: | 1 anno | Nome: | Macchina di tornitura manuale |
| Tipo di macchina: | Torno normale orizzontale | Nome del prodotto: | Macchine a tornitore manuali |
| Parola chiave: | tornio del metallo | Funzione: | Fabbricazione di macchine per la lavorazione dei metalli |
| Precisione: | Macchina di alta precisione | Trattamento: | Pezzo in lavorazione del metallo |
| Parola chiave: | Macchine a tornio manuali orizzontali | Colore: | personalizzato |
| Distanza fra i centri: | 1500 mm | Condizione: | Nuovo |
| Scavo a fusione (mm): | 52 | Localizzazione dello showroom: | Stati Uniti, Germania, Filippine, Arabia Saudita, Pakistan, Russia, Tailandia, Kenya, Argentina, Cor |
| Componenti fondamentali: | Cuscinetto, ingranaggio, motore, cambio, motore | Max. Lunghezza girata (mm): | 1500 mm |
| Anno: | 2021 | Industria applicabile: | Servizi di riparazione di macchine, fabbriche, commercio al dettaglio, opere di costruzione, energia |
| Port: | Porto della Cina | ||
Descrizione di prodotto

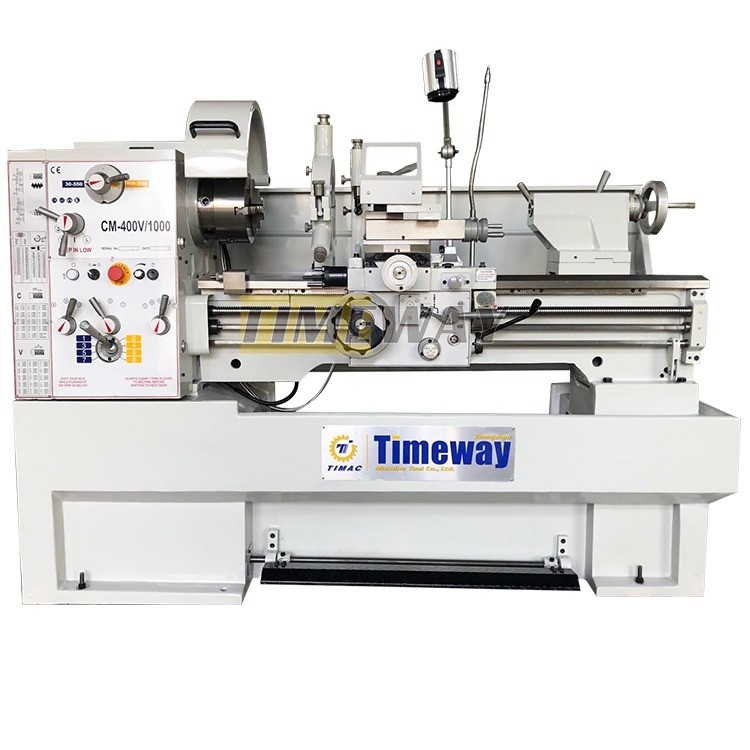

Torno convenzionale a divario
Caratteristica:
* Sistemi di terra di precisione e di frequenza supersonica.
* Il mandrino è supportato da un cuscinetto a rulli di precisione;
* Gli ingranaggi di testa sono realizzati in acciaio di alta qualità, macinato e indurito;
* Per lavori di diametro maggiore è previsto uno spazio rimovibile;
* La scatola di ingranaggi è facile da usare e dispone di varie funzioni di alimentazione e di taglio del filo;
* Sistemi di terra di precisione e di frequenza supersonica.
* Il mandrino è supportato da un cuscinetto a rulli di precisione;
* Gli ingranaggi di testa sono realizzati in acciaio di alta qualità, macinato e indurito;
* Per lavori di diametro maggiore è previsto uno spazio rimovibile;
* La scatola di ingranaggi è facile da usare e dispone di varie funzioni di alimentazione e di taglio del filo;
Descrizione dei prodotti
3 manicotti | Centro di vita |
4 mascelle | Fabbricazione a base di materie plastiche |
Placca di faccia | Scalatore di foratura |
Centri morti | Tenitore di utensili per cambio rapido |
Quadrante di inseguimento del filo | lettura digitale 2/3 asse |
Protezione da spruzzo | Copertura Chuck |
Pistola a olio | Copertura della viti a guida |
Lampada di lavoro | Copertura del palo utensile |
Sistema di raffreddamento | Targa di guida |
Riposo costante | |
Seguire il riposo | |
Cambiare marcia | |
Manica riducente | |
Freno a piedi | |
per la fabbricazione di apparecchi per il trasporto di merci | |
Casella degli attrezzi e attrezzi | |
Manuale operativo |
Specificità | Unità | CM-400 | CM-400V |
Sballato sul letto. | mm | 410 | 410 |
Swing sullo scivolo croce | mm | 255 | 255 |
Diametro dell'intervallo di oscillazione x larghezza | mm | 580 | 580 |
Altezza del centro | mm | 205 | 205 |
Distanza tra i centri | mm | 1000/ 1500 | 1000/ 1500 |
Larghezza del letto | mm | 250 | 250 |
Sezione massima dell'utensile da taglio | mm | 20x20 | 20x20 |
Percorso totale dello scivolo trasversale | mm | 210 | 210 |
Percorso totale dello scivolo superiore | mm | 140 | 140 |
Scavo a fusione | mm | 52 | 52 |
Spindle morse conico in foratura | - | D1-6 | D1-6 |
Filtro a vite a piombo | TPI | 4 | 4 |
Intervallo di velocità del mandrino (passi) | rpm | 45-1800 (16) | 30-550 o 550-3000 (senza passo) |
Filati di piattaforma imperiale | TPI | 2-72 (45) | 2-72 (45) |
Filati di passo metrico | mm | 0.1-14 (39) | 0.1-14 (39) |
Alimentazione longitudinale | mm/rev | 0.05-1.7 | 0.05-1.7 |
Alimentazione incrociata | mm/rev | 0.025-0.85 | 0.025-0.85 |
Intervallo di passo del modulo | MP | 0.3-3.5 (18) | 0.3-3.5 (18) |
Intervallo di passo diametrale | DP | 8-44 (21) | 8-44 (21) |

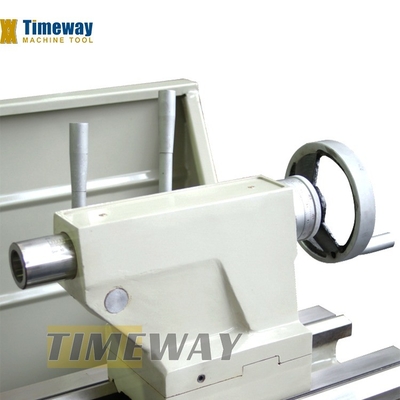

Diametro della piuma della coda | mm | 50 | 50 |
Viaggio complessivo di piume da coda | mm | 120 | 120 |
Piume di coda | - | MT4 | MT4 |
Motore a spinta | kW | 3.3/2.2 | 3.3/2.2 |
Motore della pompa del liquido di raffreddamento | w | 90 | 90 |
Dimensioni dell'imballaggio (LxWxH) | mm | 2060/2560x900x1640 | 2060/2560x900x1640 |
Peso netto | kg | 1300/1550 | 1350/1600 |
Peso lordo | kg | 1500/1750 | 1555/1755 |
Dettagli della macchina
Caratteristiche della macchina:
Questa serie di torni centrali universali è un modello fantastico per le piccole e medie lavorazioni di tornitura.fermo e seguire il riposoPer ridurre i tempi di non produzione, questo modello può anche essere dotato di lettura digitale a 2 o 3 assi.
Induttivo indurito, lucidato letto macchina di ghisa grigia.
Il freno a piedi elettromeccanico riduce significativamente i tempi di fermo.
Cuscinetto a fusione principale all'avanguardia con cuscinetti a sfere angolari di alta qualità.
Impostazioni di velocità e alimentazione facili, fluide e regolabili con precisione.
Ingranaggi e alberi induriti e lucidati, anche nell'unità degli ingranaggi di alimentazione.
Localizzazioni centrali, interruttori logici per alimentazione e fili con guida e barra di alimentazione.
Scala regolabile per la rotazione conica, ruota a mano con scala regolabile ((0.02mm).
Il ponte rimovibile consente di lavorare pezzi di grande diametro.
Gli ingranaggi della testa sono realizzati in acciaio di alta qualità e induriti oltre HRC 50.
- E' un'altra cosa.
>> 3 mandrioni con manuale viene di serie;
- E' un'altra cosa.
>> I binari del tornio sono induriti e macinati;
>> Terminare l'alimentazione automatica dell'asse X e Z;
>> La guardia postale degli attrezzi è opzionale.
- E' un'altra cosa.
>> Il riposo costante e il riposo di seguito sono standard per la macchina a tornio a spazi.
- E' un'altra cosa.

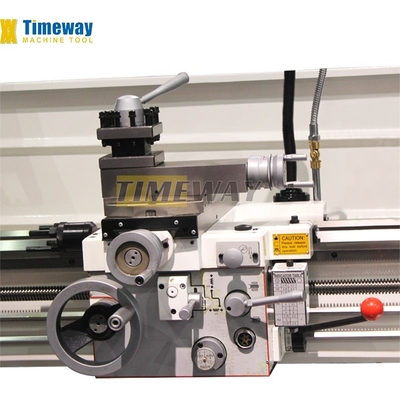

>> Disponibile un posto utensili standard a 4 stazioni, un posto utensili di cambio rapido di tipo USA.
- E' un'altra cosa.
>> DRO a 2 e 3 assi è facoltativo;
>> Il freno a piedi può realizzare l'arresto rapido dello spinello;
>> Protezione a vite dell'asse Z e dispositivo di misurazione sono opzionali.
Prova - rotondità e cilindricità:
Precisione di rotazione della superficie esterna della barra, precisione di prova:
b. una lunghezza superiore a 5 mm;
Fabbricazione in cui il prodotto è utilizzato per la fabbricazione di apparecchiature per la produzione di apparecchiature per la fabbricazione di apparecchiature per la fabbricazione di apparecchi per la fabbricazione di apparecchi per la fabbricazione di apparecchi per la fabbricazione di apparecchi per la fabbricazione di apparecchi per la fabbricazione di apparecchi per la fabbricazione di apparecchi per la fabbricazione di apparecchi per la fabbricazione di apparecchi per la fabbricazione di apparecchi per la fabbricazione di apparecchi per la fabbricazione di apparecchi per la fabbricazione di apparecchi per la fabbricazione di apparecchi per la fabbricazione di apparecchi per la fabbricazione di apparecchi per la fabbricazione di apparecchi per la fabbricazione di apparecchi per la fabbricazione di apparecchi.
Prova - verticalità:
Precisione di rotazione della superficie terminale del disco, precisione di prova:
Verticalità: inferiore a 0,02/300 mm
Prova - rugosità:
Precisione di rotazione della superficie esterna della barra, precisione di prova: rugosità: Ra1.6um
Prova di torsione dei fili:
Filati conici di tornitura fine (Taper: 1:16, passo del filo: 3,175 mm), dopo test con un dispositivo di misura speciale, può soddisfare l'errore di passo cumulativo a 0,015/25,4 mm.
Parti di prova complete(solo per il tornio CNC orizzontale):
Tutti i torni CNC devono effettuare un processo di taglio finale dopo tutte le ispezioni standard della macchina, attraverso il taglio della superficie esterna, dei gradini, della superficie dell'arco, della superficie conica, ecc.,per controllare la stabilità del sistema CNC e le prestazioni complessive della macchina.
Perché scegliere noi
Interferometro laser Renishaw (solo per il tornio CNC orizzontale):
Prima della consegna, adotta il laser RENISHAW UK per eseguire test di precisione dinamica e offset, in modo che la macchina abbia l'elevata precisione di posizionamento e precisione di riposizionamento.
