Equipaggiato con il 4° asse per la lavorazione di pezzi rotondi.
Equipaggiato con un tavolo rotante NC tipo culla a asse B+C.
Equipaggiato con tavolo rotante NC dell'asse A+C.
Equipaggiato con testa girevole (asse B) + tavolo rotante NC (asse C).
 |

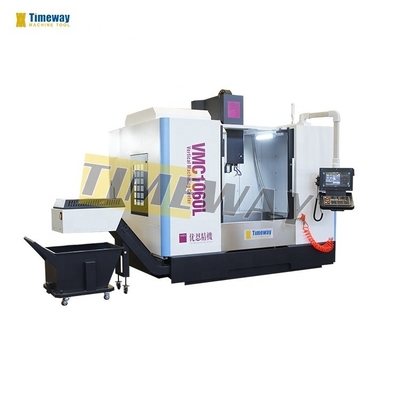

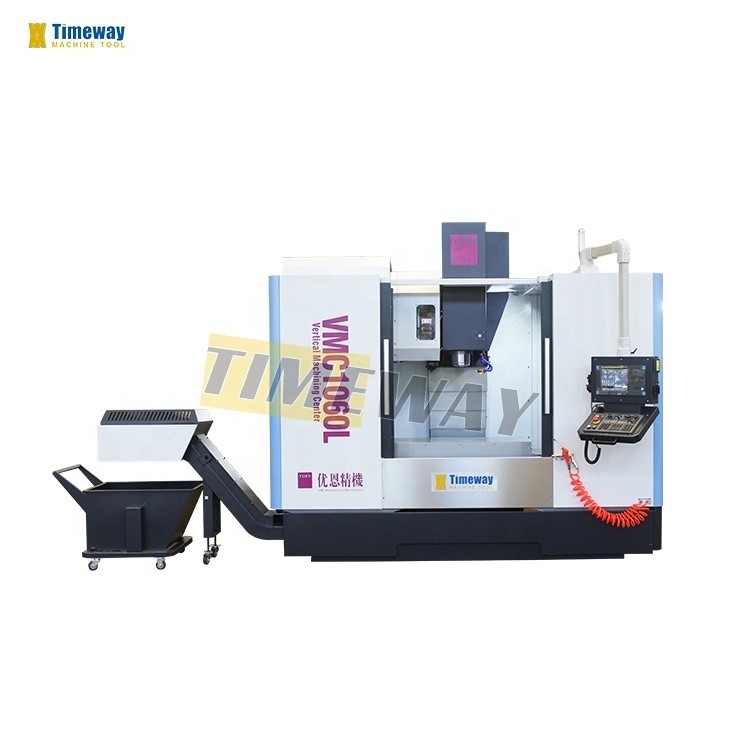

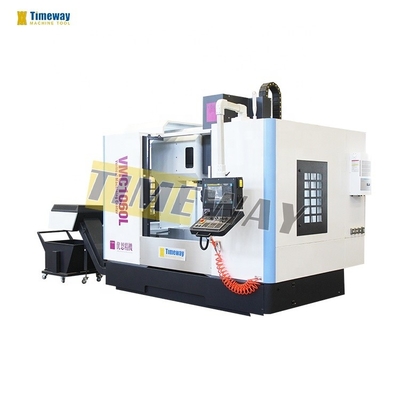

VMC Center Milling Machine con modalità di controllo automatico e velocità di alimentazione elevata
Dettagli:
| Luogo di origine: | Henan, Cina |
| Marca: | TIMEWAY |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 set |
|---|---|
| Prezzo: | $49,999.00/sets >=1 sets |
| Imballaggi particolari: | Cassa in legno (può essere fumigata) |
| Capacità di alimentazione: | 150 set/set al mese |
|
Informazioni dettagliate |
|||
| Condizione: | Nuovo | Taper a fusione: | BT1 commercio |
|---|---|---|---|
| Numero di spine: | Non sposato | Tipo: | Verticale |
| Dimensione ((L*W*H): | 3200 x 2560 x 2960 mm | Peso (T): | 6.3 T |
| Dimensione della tavola (mm): | 1200x600 | Sistema di controllo CNC: | FANUC |
| Numero di assi: | 3 | Viaggio del tavolo (X) (mm): | 1000 |
| Viaggio della tavola (Y) (mm): | 600 | Viaggio della tavola (Z) (mm): | 600 |
| Accuratezza di posizionamento (mm): | ± 0.008 | Ripetibilità (X/Y/Z) (mm): | ± 0.005 |
| Distanza di velocità del mandrino (rpm): | 1 - 8000 giri/h | Potenza del motore a fusione ((kW): | 11/15 |
| Max. Table Load (chilogrammi): | 800 kg | Velocità di avanzamento (mm/min): | 1 - 10000 mm/min |
| Min. Tempo di cambio utensile: | 2 | Capacità del magazzino degli attrezzi: | 24 |
| Punti chiave di vendita: | Lunga durata di vita | Garanzia: | 12 mesi |
| Voltaggio: | 220V-480V | Tipo di commercializzazione: | Prodotto ordinario |
| Rapporto di prova della macchina: | Fornito | Ispezione video di uscita: | Fornito |
| Garanzia dei componenti principali: | 1 anno | Tipo di macchina: | Centri di lavorazione verticali CNC di grandi dimensioni |
| Colore: | Bianco nero | Modalità di controllo: | Automazione |
| Sistema di controllo: | FANUC 0i MF | Viaggio massimo del tavolo: | 1000/600 |
| Viaggio massimo della testa: | 600 | T-scanalature: | 5-18x110 |
| Ferrovia dell'asse X/Y/Z: | ferrovia lineare | Ferrovia dell'asse Z: | Rotaia di scorrimento |
| Rivista di utensili: | Strumenti di tipo disco 24 ATC | Industria applicabile: | Negozi di riparazione di macchine, fabbrica di alimenti e bevande, ristorante, commercio al dettagli |
| Localizzazione dello showroom: | Stati Uniti, Italia, Francia, Germania, Brasile, Perù, Messico, Russia, Spagna, Uzbekistan, Australi | Velocità di alimentazione rapida ((m/min): | 36/36/15 |
| Componenti fondamentali: | Sistema CNC FANUC | ||
Descrizione di prodotto
Descrizione dei prodotti
Applicazioni del centro di lavorazione verticale:
Il centro di lavorazione verticale della serie VMC è un centro di lavorazione verticale controllato da CNC (dispositivo di controllo numerico al computer) e che esegue la lavorazione del taglio.per la lavorazione di macchine per la lavorazione del carbone■ può risolvere la lavorazione di parti complesse, precise, di piccoli lotti e di varie varietà.
Specificità | Unità | VMC650L |
Tipo di guida dell'asse X/Y/Z | / | X/Y: rotaia lineare, Z: rotaia scorrevole |
Capacità | ||
Viaggio sull'asse X | mm | 1000 |
Viaggio sull'asse Y | mm | 600 |
Viaggio sull'asse Z | mm | 600 |
Tabella | ||
Dimensioni della tabella | mm | 1200×600 |
Capacità di carico | kg | 800 |
Scalature in T (numero/larghezza/altezza) | mm | 5-18-110 |
Distanza tra il naso del mandrino e il centro del tavolo | mm | 120-720 |
Fusoliera | ||
Distanza tra il centro dello spinello e la colonna | mm | 655 |
Conico di fusione | / | BT1cultura |
Velocità del mandrino | r/min | 8000 |
Potenza del motore principale | kW | Il Signore, 15/11 |
3 assi (X/Y/Z) | ||
Potenza del servomotore a asse X/Y/Z (MITSUBISHI) | kW | 3/3/3 |
Servomotore a asse X/Y/Z (FANUC) | Nm | β22/β22/β22 |
Velocità di alimentazione rapida per asse X/Y/Z | m/min | 36/36/15 |
Velocità di alimentazione dell'asse di taglio X/Y/Z | mm/min | 0-10000 |
Accuratezza | ||
Accuratezza di posizionamento dell'asse X/Y/Z | mm | ± 0.008 |
Accuratezza del posizionamento ripetuto dell'asse X/Y/Z | mm | ± 0.006 |
Maggiornale degli attrezzi (ATC) | ||
Stile ATC | / | Dischi |
Capacità ATC | attrezzi | 24 |
Tempo di cambio utensile (da utensile a utensile) | seg. | 1.4 |
Peso massimo dello strumento | kg | 8 |
Diametro massimo dello strumento | mm | Φ78/Φ120 (vuoto) |
Lunghezza massima dello strumento | mm | 300 |
Altri | ||
Fornitore di alimentazione | KVA | 25 |
La pressione dell'aria richiede | kg/cm2 | 6-8 |
Sistema di bilanciamento dell'asse Z | / | Casting pesante |
Peso della macchina | kg | 6300 |
Dimensione complessiva (LxWxH) | mm | 3200 × 2560 × 2960 |
Sistema CNC | / | FANUC/MITSUBISHI |
√ Sistema CNC FANUC 0i MF √ X/Y: rotaie lineari, Z: rotaie scorrevoli √ Taiwan spindle BT40, 8000 giri/min √ ATC a disco di Taiwan con 24 attrezzi √ Completo recinto √ Generatore di impulsi manuali (MPG) √ Interfaccia USB e LAN √ lampada da lavoro √ Luce pilota √ sistema di raffreddamento √ sistema di lubrificazione automatico centralizzato √ Spirale di aria √ cannone ad aria √ Fresatura a trave e a scarico √ scambiatore di calore per armadietto elettrico √ Strumenti e cassetta degli attrezzi √ Cuneo e bulloni di livellamento √ Manuale d'uso (inglese) | _ MITSUBISHI/SIEMENS/FAGOR/GSK/HNC/KND _ 4° asse _ Fuso a propulsione diretta (10000, 12000, 15000 giri al minuto) Fuoco di raffreddamento circolare _ Liquido di raffreddamento attraverso il mandrino (CTS) _ Spindle oil cooler _ Climatizzatore _ Convogliatore di chip a catena - Pistola ad acqua. _ Porta di sicurezza _ Sistema di misurazione utensile _ Sistema di misurazione del pezzo |
Dettagli della macchina
- E' un'altra cosa.
>> Spindle standard di Taiwan ad alta rigidità, funzionante in modo stabile e con basso rumore.
>> In base alle esigenze del cliente, possiamo fornire spindle ad alta velocità da 10000/12000/15000 giri al minuto con raffreddatore di olio.
- E' un'altra cosa.
>> La superficie della tavola da lavoro indurita e finemente macinata garantisce un'elevata rigidità.
>> Opzionale Taiwan TJR NC tavolo rotante per il 4° asse per la lavorazione di pezzi rotondi, e realizzare il collegamento a 4 assi.
- E' un'altra cosa.
>> Un grande spazio di lavoro può soddisfare i requisiti di lavorazione di pezzi di diverse dimensioni.
>> La copertura telescopica in acciaio inossidabile può proteggere efficacemente le vie di guida della macchina e la vite a sfera dai danni.
- E' un'altra cosa.
>> Scegliere Taiwan BT40 rivista di strumenti a disco, conalta concentricità, basso rumore, rapida modifica degli utensili, alta precisione, lunga durata.
- E' un'altra cosa.

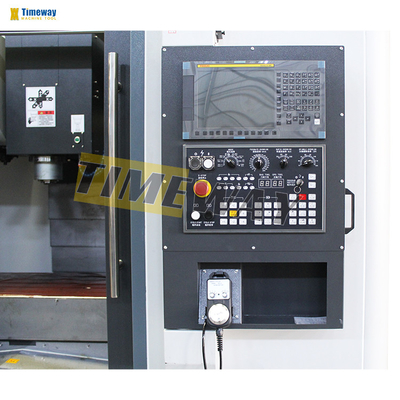

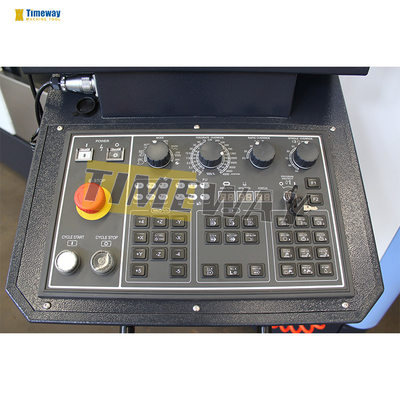

>> Il sistema CNC stabile garantisce tutte le prestazioni di lavoro del centro di lavorazione verticale CNC.
>> Sistema CNC standard FANUC 0i MF. Il sistema CNC Mitsubishi è opzionale.
- E' un'altra cosa.
>> Convogliatore a chip a catena è opzionale.
Perché scegliere noi

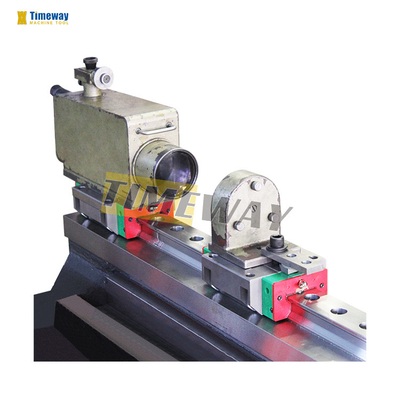

Interferometro laser Renishaw per centro di lavorazione CNC verticale:
Prima della consegna, adotta il laser RENISHAW UK per eseguire test di precisione dinamica e offset, in modo che la macchina abbia l'elevata precisione di posizionamento e precisione di riposizionamento.
