Equipaggiato con il 4° asse per la lavorazione di pezzi rotondi.
Equipaggiato con un tavolo rotante NC tipo culla a asse B+C.
Equipaggiato con tavolo rotante NC dell'asse A+C.
Equipaggiato con testa girevole (asse B) + tavolo rotante NC (asse C).
 |

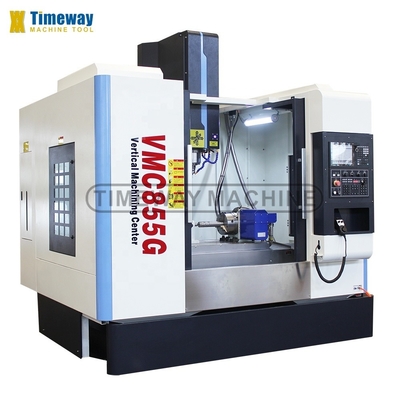

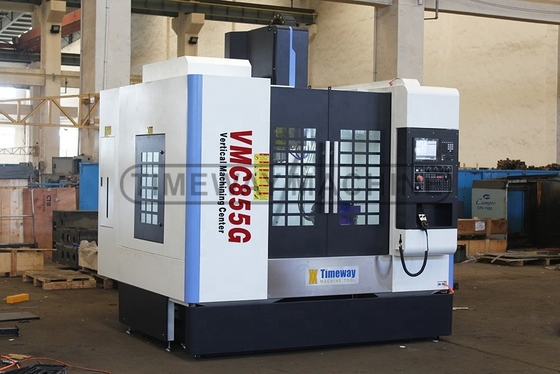

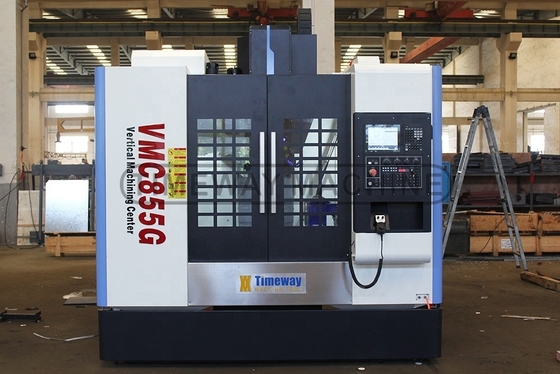

Centrale di lavorazione verticale CNC ad alta produttività con 1 minuto di cambio utensile
Dettagli:
| Luogo di origine: | Henan, Cina |
| Marca: | TIMAC |
| Certificazione: | EAC, ISO |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 set |
|---|---|
| Prezzo: | $45,000.00/sets 1-2 sets |
| Imballaggi particolari: | Cassa in legno (può essere fumigata) |
| Capacità di alimentazione: | 200 set/set al mese |
|
Informazioni dettagliate |
|||
| Condizione: | Nuovo | Taper a fusione: | BT1 commercio |
|---|---|---|---|
| Numero di spine: | Non sposato | Tipo: | Verticale |
| Dimensione ((L*W*H): | 2800x2350x2800 mm | Peso (T): | 5.2 T |
| Dimensione della tavola (mm): | 550 x 1000 mm | Sistema di controllo CNC: | GSK, FANUC, Siemens |
| Numero di assi: | 3 | Viaggio del tavolo (X) (mm): | 800 |
| Viaggio della tavola (Y) (mm): | 550 | Viaggio della tavola (Z) (mm): | 550 |
| Accuratezza di posizionamento (mm): | ± 0.005 | Ripetibilità (X/Y/Z) (mm): | ± 0.005 |
| Distanza di velocità del mandrino (rpm): | 0.1 - 8000 giri/h | Potenza del motore a fusione ((kW): | 11 |
| Max. Table Load (chilogrammi): | 500 kg | Velocità di avanzamento (mm/min): | 0.1 - 10000 mm/min |
| Min. Tempo di cambio utensile: | 1 | Capacità del magazzino degli attrezzi: | 24, altri |
| Punti chiave di vendita: | Lunga durata di vita | Garanzia: | 12 mesi |
| Voltaggio: | 200-480V | Tipo di commercializzazione: | Prodotto ordinario |
| Rapporto di prova della macchina: | Fornito | Ispezione video di uscita: | Fornito |
| Garanzia dei componenti principali: | 1 anno | Sistema di controllo: | FANUC 0i- MF o SIEMENS 808D |
| Tipo di macchina: | Fresatrici CNC verticali | Precisione di lavoro: | IT6 |
| 4° asse: | Opzionale | Rivista di utensili: | ATC tipo disco |
| Capacità degli attrezzi ATC: | 24 strumenti | Peso dello strumento: | 8 kg |
| Lunghezza dello strumento: | 300 mm | Servizio post-garanzia: | Supporto online |
| Industria applicabile: | Negozi di riparazione di macchine, fabbriche | Localizzazione dello showroom: | Egitto, Canada, Stati Uniti, Italia, Francia, Germania, Brasile, Messico, Russia, Spagna, Marocco, A |
| Velocità di alimentazione rapida ((m/min): | 48 | Componenti fondamentali: | Sistema CNC FANUC o SIEMENS |
Descrizione di prodotto
Descrizione dei prodotti
Applicazioni del centro di lavorazione verticale:
Il centro di lavorazione verticale della serie VMC-G è una fresatrice verticale controllata da CNC (dispositivo di controllo numerico al computer) e che esegue la lavorazione del taglio.per la lavorazione di macchine per la lavorazione del carbone■ può risolvere la lavorazione di parti complesse, precise, di piccoli lotti e di varie varietà.
Specificità | Unità | VMC850G | VMC855G |
Tipo di guida dell'asse X/Y/Z | / | Ferrovie lineari | Ferrovie lineari |
Capacità | |||
Viaggio sull'asse X | mm | 800 | 800 |
Viaggio sull'asse Y | mm | 500 | 550 |
Viaggio sull'asse Z | mm | 500 | 550 |
Tabella | |||
Dimensioni della tabella | mm | 1000×500 | 1000×550 |
Capacità di carico | kg | 500 | 500 |
Scalature in T (numero/larghezza/altezza) | mm | 5-18-100 | 5-18-100 |
Distanza tra il naso del mandrino e il centro del tavolo | mm | 110-610 | 110-660 |
Fusoliera | |||
Distanza tra il centro dello spinello e la colonna | mm | 524 | 600 |
Conico di fusione | / | BT2 - - - - - - - - - - - | BT2 - - - - - - - - - - - |
Velocità del mandrino | r/min | 8000 | 8000 |
Potenza del motore principale | kW | 7.5/11 | 7.5/11 |
3 assi (X/Y/Z) | |||
Potenza del servomotore a asse X/Y/Z (MITSUBISHI) | kW | 2/2/3 | 2/2/3 |
Servomotore a asse X/Y/Z (FANUC) | Nm | β12/β12/β22 | β12/β12/β22 |
Velocità di alimentazione rapida per asse X/Y/Z | m/min | 48/48/48 | 48/48/48 |
Velocità di alimentazione dell'asse di taglio X/Y/Z | mm/min | 0-10000 | 0-10000 |
Accuratezza | |||
Accuratezza di posizionamento dell'asse X/Y/Z | mm | ± 0,003/300 | ± 0,003/300 |
Accuratezza del posizionamento ripetuto dell'asse X/Y/Z | mm | ± 0,003/300 | ± 0,003/300 |
Maggiornale degli attrezzi (ATC) | |||
Stile ATC | / | Dischi | Dischi |
Capacità ATC | attrezzi | 24 | 24 |
Tempo di cambio utensile (da utensile a utensile) | seg. | 1.4 | 1.4 |
Peso massimo dello strumento | kg | 8 | 8 |
Diametro massimo dello strumento | mm | Φ78/Φ120 (vuoto) | Φ78/Φ120 (vuoto) |
Lunghezza massima dello strumento | mm | 300 | 300 |
Altri | |||
Fornitore di alimentazione | KVA | 20 | 20 |
La pressione dell'aria richiede | kg/cm2 | 6-8 | 6-8 |
Sistema di bilanciamento dell'asse Z | / | - No, no. | - No, no. |
Peso della macchina | kg | 4200 | 5200 |
Dimensione complessiva (LxWxH) | mm | 2800 × 2250 × 2600 | 2800 × 2350 × 2800 |
Sistema CNC | / | FANUC/MITSUBISHI | FANUC/MITSUBISHI |
√ Sistema CNC FANUC 0i MF √ X/Y/Z: rotaie lineari √ Taiwan spindle BT40, 8000 giri/min √ ATC a disco di Taiwan con 24 attrezzi √ Completo recinto √ Generatore di impulsi manuali (MPG) √ Interfaccia USB e LAN √ lampada da lavoro √ Luce pilota √ sistema di raffreddamento √ sistema di lubrificazione automatico centralizzato √ Spirale di aria √ cannone ad aria √ Fresatura a trave e a scarico √ scambiatore di calore per armadietto elettrico √ Strumenti e cassetta degli attrezzi √ Cuneo e bulloni di livellamento √ Manuale d'uso (inglese) | _ MITSUBISHI/SIEMENS/FAGOR/GSK/HNC/KND _ 4° asse _ Fuso a propulsione diretta (10000, 12000, 15000 giri al minuto) Fuoco di raffreddamento circolare _ Liquido di raffreddamento attraverso il mandrino (CTS) _ Spindle oil cooler _ Climatizzatore _ Convogliatore di chip a catena - Pistola ad acqua. _ Porta di sicurezza _ Sistema di misurazione utensile _ Sistema di misurazione del pezzo |
Dettagli della macchina
- E' un'altra cosa.
>> Taiwan spindle rigido ad alta precisione, a cinghia azionato da servomotore, grande coppia, alta velocità di spindle e basso rumore.
- E' un'altra cosa.
>> La superficie della tavola da lavoro indurita e finemente macinata garantisce un'elevata rigidità.

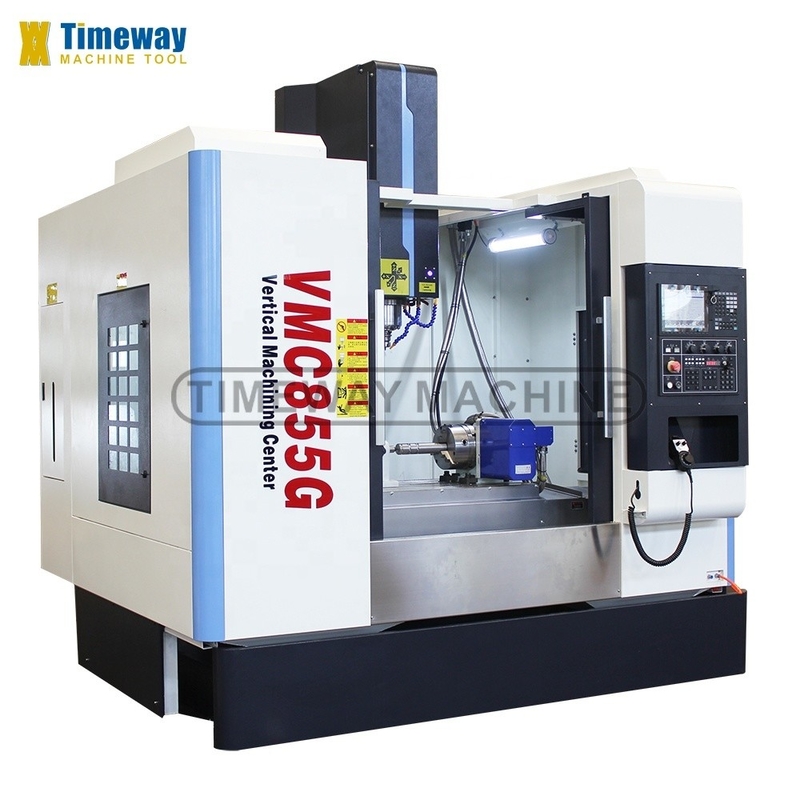

>> Opzionale Taiwan TJR NC tavolo rotante per il 4° asse per la lavorazione di pezzi rotondi, e realizzare il collegamento a 4 assi.
- E' un'altra cosa.
>> Un grande spazio di lavoro può soddisfare i requisiti di lavorazione di pezzi di diverse dimensioni.
>> La copertura telescopica in acciaio inossidabile può proteggere efficacemente le vie di guida della macchina e la vite a sfera dai danni.
- E' un'altra cosa.
>> Scegliere Taiwan BT40 rivista di strumenti a disco, conalta concentricità, basso rumore, rapida modifica degli utensili, alta precisione, lunga durata.
- E' un'altra cosa.
>> Il sistema CNC stabile garantisce tutte le prestazioni di lavoro del centro di lavorazione verticale CNC.
Il sistema CNC Mitsubishi è opzionale.
- E' un'altra cosa.
>> Convogliatore a chip a catena è opzionale.
Perché scegliere noi
Interferometro laser Renishaw per centro di lavorazione CNC verticale:
Prima della consegna, adotta il laser RENISHAW UK per eseguire test di precisione dinamica e offset, in modo che la macchina abbia l'elevata precisione di posizionamento e precisione di riposizionamento.
