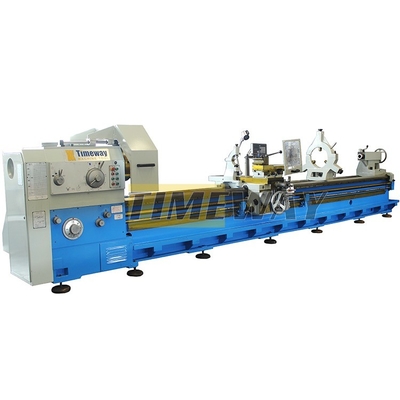

Macchina per tornio orizzontale pesante su misura con grande capacità di carico di 3500 kg
Dettagli:
| Luogo di origine: | Henan, Cina |
| Marca: | Timeway |
| Numero di modello: | AL-1600H |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 set |
|---|---|
| Prezzo: | $26,480.00/sets 1-2 sets |
|
Informazioni dettagliate |
|||
| Lunghezza massima del pezzo (mm): | 3000 | Distanza di velocità del mandrino (rpm): | 0.8 - 160 giri/h |
|---|---|---|---|
| Capacità di lavorazione: | Cargo medio | Larghezza del letto (mm): | 380mm |
| Tipo: | Orizzontale | Voltaggio: | 110 V/220 V |
| Dimensione ((L*W*H): | 13577*2479*2280 | Peso (kg): | 3500 kg |
| Garanzia: | 1 anno | Punti chiave di vendita: | Facile da usare |
| Tipo di commercializzazione: | Prodotto ordinario | Rapporto di prova della macchina: | Fornito |
| Ispezione video di uscita: | Fornito | Garanzia dei componenti principali: | 1 anno |
| Max. Weight del pezzo in lavorazione (chilogrammi): | 25000 | Taper a fusione: | BT1 politica agricola |
| Torsione di taglio: | 80000 N.m | Velocità di alimentazione rapida ((mm/min): | 0 - 3000 mm/min |
| Velocità di avanzamento (mm/min): | 0 - 2000 mm/min | Stazioni di postazione degli attrezzi: | 8, 4 |
| Nome: | Macchina di tornitura manuale | Tipo di macchina: | Macchine a tornitura a metallo orizzontali |
| Nome del prodotto: | Macchine a tornitore manuali | Parola chiave: | Torni metallici universali |
| Funzione: | Fabbricazione di macchine per la lavorazione dei metalli | Precisione: | Alta precisione |
| Colore: | personalizzato | CNC o no: | Nomal |
| Trattamento: | Pezzo in lavorazione del metallo | Distanza fra i centri: | 1000 mm/1500 mm/2000 mm/3000 mm |
Descrizione di prodotto
Descrizione del prodotto
Torno orizzontale pesante
Caratteristiche:
1.Prestazioni stabili: è adatto per il taglio stabile e resistente di parti di grandi e medie dimensioni come pezzi fusi, parti rigide e metalli non ferrosi.
2.Letto altamente rigido: il letto è costituito da un letto strutturale fuso. Le costole interne hanno un layout ragionevole e un'elevata rigidità e la rotaia guida adotta un processo di rottura a frequenza intermedia..Nella superficie di guida scorrevole è adottata la tecnologia della piastra guida anti-arrampicata e le caratteristiche dinamiche come il coefficiente di ammortizzazione dell'attrito sono in uno stato ottimale,evitando così la comparsa di strisciature a bassa velocità.
3.Un letto complessivo ad alta rigidità con una lunghezza di 600 mm, che garantisce alla macchina una forte stabilità e un'elevata precisione, e una capacità di carico fino a 3000 kg.
1.Prestazioni stabili: è adatto per il taglio stabile e resistente di parti di grandi e medie dimensioni come pezzi fusi, parti rigide e metalli non ferrosi.
2.Letto altamente rigido: il letto è costituito da un letto strutturale fuso. Le costole interne hanno un layout ragionevole e un'elevata rigidità e la rotaia guida adotta un processo di rottura a frequenza intermedia..Nella superficie di guida scorrevole è adottata la tecnologia della piastra guida anti-arrampicata e le caratteristiche dinamiche come il coefficiente di ammortizzazione dell'attrito sono in uno stato ottimale,evitando così la comparsa di strisciature a bassa velocità.
3.Un letto complessivo ad alta rigidità con una lunghezza di 600 mm, che garantisce alla macchina una forte stabilità e un'elevata precisione, e una capacità di carico fino a 3000 kg.
Specificità
Specificità | Unità | AL-1600H | AL-2000H | AL-2500H |
Max, girati sul letto. | mm | 1600 | 2000 | 2500 |
Max. girare sul cross slide. | mm | 1250 | 1600 | 2200 |
Distanza tra i centri | mm | 3000 ~ 20000 | 3000 ~ 20000 | 3000 ~ 20000 |
Max. coppia di scarico | N.m. | 80000 | 80000 | 80000 |
Larghezza del letto | mm | 1600 (3 slideway) | 1600 (3 slideway) | 1600 (3 slideway) |
Capacità di carico | tonnellate | 32 | 32 | 32 |
Conico di fusione | - | 75° | 75° | 75° |
Diametro della spina | mm | 1600 | 1600/1800 | 1600/1800/2000 |
Intervallo di velocità dello spinello | rpm | 0.8-160 (senza passo) | 0.8-160 (senza passo) | 0.8-160 (senza passo) |
Intervallo di alimentazione longitudinale | mm | 0.125-48 (18) | 0.125-48 (18) | 0.125-48 (18) |
Intervallo di alimentazione incrociata | mm | 0.063-24 (18) | 0.063-24 (18) | 0.063-24 (18) |
Filtro metrico | mm | 2-40 | 2-40 | 2-40 |
Filo di pollice | TPI | 1-14 | 1-14 | 1-14 |
Filtro di modulo | MP | 1.5-20 | 1.5-20 | 1.5-20 |
Max. percorso del diapositivo trasversale | mm | 725 | 725 | 800 |
Max. percorso dello scivolo superiore | mm | 600 | 600 | 600 |
Sezione del bastone degli utensili | mm | 70x70 | 70x70 | 70x70 |
Diametro della piuma della coda | mm | 300 | 300 | 300 |
Viaggi di piume di coda | mm | 300 | 300 | 300 |
Penna conica della coda | - | 100, n. 1:7 | 100, n. 1:7 | 100, n. 1:7 |
Velocità di alimentazione rapida della coda | mm/min | 3000 | 3000 | 3000 |
Velocità di alimentazione rapida della piuma di coda | mm/min | 664 | 664 | 664 |
Potenza del motore principale | kW | 75 | 75 | 75 |
Lunghezza della macchina | mm | 13577~21577 | 13577~21577 | 13577~21577 |
Larghezza della macchina | mm | 2479 | 2479 | 2515 |
Altezza della macchina | mm | 2280 | 2580 | 2655 |

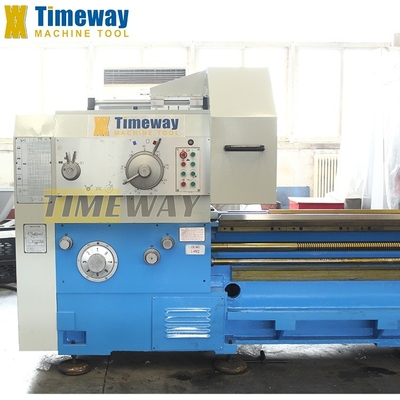

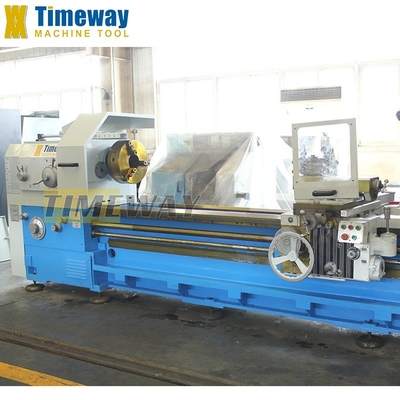

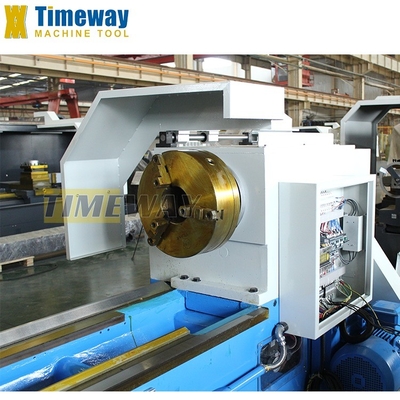

Immagini dettagliate
Fabbricazione a partire da prodotti di calzatura
Dopo che la macchina soddisfa tutte le precisione geometrica, testeremo la barra sul tornio orizzontale, e controllare l'elaborazione effettiva
precisione (rotondità e cilindricità).

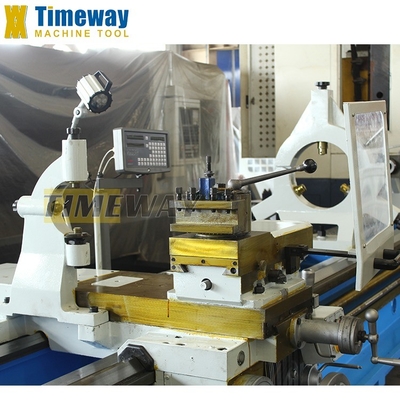

Punte utensili:
Il post utensile a 4 stazioni viene fornito di serie, ha una forte forza di serraggio e un'elevata rigidità.
La protezione per il palo utensile è facoltativa, soddisfa la norma CE.

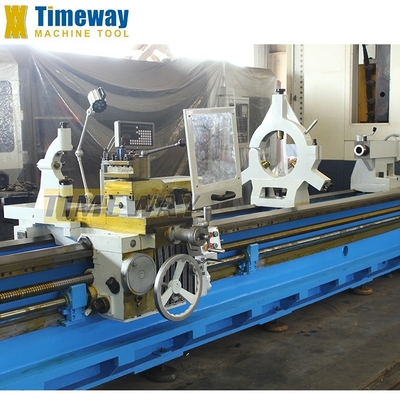

Il resto di seguire è adatto per girare sottile lunghezza barra, ridurre efficacemente scorrere della barra rotante
La protezione per il palo utensile è facoltativa, soddisfa la norma CE.
Il resto di seguire è adatto per girare sottile lunghezza barra, ridurre efficacemente scorrere della barra rotante
Superficie di tornitura
Dopo che tutti i torni sono facendo tutti i test di precisione geometrica, abbiamo anche la lavorazione delle parti del disco, e controllare la verticalità della croce
Slide.
Slide.
Profilo aziendale
Gamma di attività: attrezzature e componenti industriali, macchine di produzione e di lavorazione Prodotti principali: tornio, fresatrici, perforatrici, macchine di rettifica, macchine CNC,La macchina per la tosatura., Press Brakes, Rolling Machine, Forklift Truck, Vehicle Machine Management System Certificazione: ISO 9001, ISO 14001
