>> Opzionale Taiwan TJR NC tavolo rotante per il 4° asse per la lavorazione di pezzi rotondi, e realizzare il collegamento a 4 assi.
 |

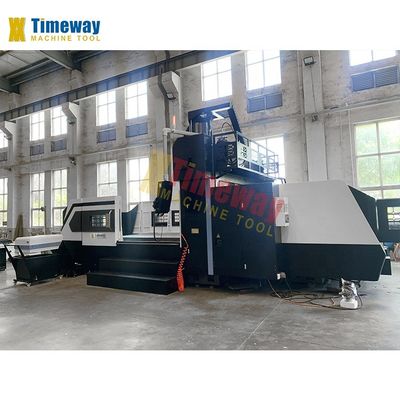

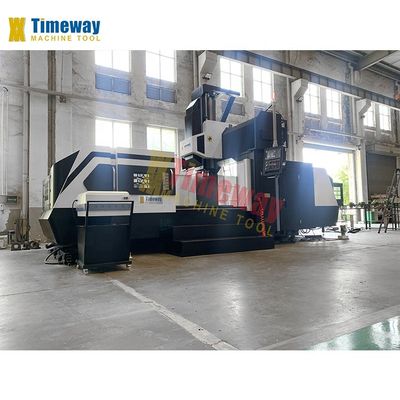

Macchina di fresatura ad alta precisione e tipo di trave 4300x2700x3300 per centro di lavorazione CNC
Dettagli:
| Luogo di origine: | Cina |
| Marca: | TIMAC TIMEWAY |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 set |
|---|---|
| Prezzo: | $153,000.00/sets 1-1 sets |
|
Informazioni dettagliate |
|||
| Condizione: | Nuovo | Taper a fusione: | BT1 commercio |
|---|---|---|---|
| Numero di spine: | Non sposato | Tipo: | Verticale |
| Dimensione ((L*W*H): | 4300x2700x3300 | Peso (T): | 3 kg |
| Dimensione della tavola (mm): | 320x800 | Sistema di controllo CNC: | GSK |
| Viaggio del tavolo (X) (mm): | 1000 | Viaggio della tavola (Y) (mm): | 600 |
| Viaggio della tavola (Z) (mm): | 1400 | Accuratezza di posizionamento (mm): | 0.04mm |
| Ripetibilità (X/Y/Z) (mm): | 0,008 | Distanza di velocità del mandrino (rpm): | 0 - 6000 r.p.m |
| Max. Table Load (chilogrammi): | 1500 kg | Velocità di avanzamento (mm/min): | 1 - 100 mm/min |
| Min. Tempo di cambio utensile: | 2 | Capacità del magazzino degli attrezzi: | 16, 24 |
| Punti chiave di vendita: | Multifunzione | Garanzia: | 1 anno |
| Voltaggio: | Requisiti del cliente | Tipo di commercializzazione: | Prodotto ordinario |
| Rapporto di prova della macchina: | Fornito | Ispezione video di uscita: | Fornito |
| Garanzia dei componenti principali: | 1 anno | Capacità di lavorazione: | Carro pesante |
| Scavo a fusione (mm): | 130 | Torsione di taglio: | 38 N.M |
| Velocità di alimentazione rapida ((mm/min): | 1 - 100 mm/min | Larghezza della Tabella: | 900 |
| Lunghezza della Tabella: | 1300/1600/1800/2000/2200 | Scala in T (numero/larghezza/altezza): | 5/22/165 |
| Capacità di carico: | 1500/1700/2000/2500/3000 | Viaggio longitudinale (X): | 1300/1600/1800/2000/2200 |
| Trasporti incrociati (Y): | 1000 | Percorso verticale (Z): | 600 |
| Altezza massima del pezzo da lavorare: | 1400 | Distanza dal naso dello spinello al tavolo: | 680 |
| Conico e diametro dello spinello: | 180-780 | ||
Descrizione di prodotto
Centrale di lavorazione CNC Grande dimensione Galleria tipo fresatrice Galleria centro di lavorazione
Descrizione dei prodotti
Specificità | Unità | GMC1800 | GMC2200 | GMC2700 |
Larghezza del tavolo | mm | 1600 | 2000 | 2300 |
Lunghezza del tavolo | mm | 2000/2500/3000/3500 | 3000/4000/5000 | 3000/4000/5000/6000 |
Scala in T (numero/larghezza/altezza) | mm | 22/9/180 | 22 settembre 200 | 11/28/200 |
Capacità di carico | kg | 6000/7000/8000/9000 | 10000/12000/14000 | 100000/12000/15000/18000 |
Viaggio longitudinale (X) | mm | 2000/2500/3000/3500 | 3000/4000/5000 | 3000/4000/5000/6000 |
Trasporti incrociati (Y) | mm | 1800 (2000) | 2200 (2700) | 2700 (3050) |
Percorso verticale (Z) | mm | 1000 | 1000 | 1000 |
Larghezza del grattacielo | mm | 1800 | 2300 | 2700 |
Altezza massima del pezzo da lavorare | mm | 1300 | 1400 | 1400 |
Distanza dal naso dello spinello al tavolo | mm | 150-1150 | 280-1280 | 280-1280 |
Conico e diametro dello spinello | - | BT1cultura | BT1cultura | BT1cultura |
Velocità del mandrino | rpm | 6000 | 6000 | 6000 |
Velocità di alimentazione dell'asse X/Y/Z | m/min | 10/10/10 | 8/8/8 | 6/6/6 |
Velocità di alimentazione rapida per asse X/Y/Z | m/min | "Cerchiamo Dio", 15/5 | 12/12/12 | 10/10/10 |
Torsione del motore di alimentazione dell'asse X/Y/Z | N.m. | 38/30/30 | 50/40/30 | 50/40/30 |
Accuratezza di posizionamento dell'asse X/Y/Z | mm | 0.025/0.02/0.018 | 0.025/0.02/0.018 | 0.025/0.02/0.018 |
Accuratezza di ripetibilità dell'asse X/YZ | mm | 0.02/0.015/0.012 | 0.02/0.015/0.012 | 0.02/0.015/0.012 |
Potenza del motore principale | kW | 22 | 22 | 22 |
Capacità del magazzino utensili | T | 24 (Disc) | 24 (Disc) | 24 (Disc) |
Tipo di guida dell'asse X/Y | - | Lineare | Lineare | Lineare |
Tipo di guida dell'asse Z | - | Sliding | Sliding | Sliding |
Peso della macchina | tonnellate | 21.5/24/26.5/29 | 33/38/42 | 42/46/51/62 |
Lunghezza della macchina | mm | 5700/6700/7700/8700 | 7750/9750/11750 | 7750/9750/11750/13750 |
Larghezza e altezza della macchina | mm | 4030x3900 | 4740x4100 | 5140x4100 |
√ Sistema CNC FANUC 0i MF √ X/Y: rotaie lineari, Z: rotaie scorrevoli √ Taiwan spindle BT40, 8000 giri/min √ ATC a disco di Taiwan con 24 attrezzi √ Completo recinto √ Generatore di impulsi manuali (MPG) √ Interfaccia USB e LAN √ lampada da lavoro √ Luce pilota √ sistema di raffreddamento √ sistema di lubrificazione automatico centralizzato √ Spirale di aria √ cannone ad aria √ Fresatura a trave e a scarico √ scambiatore di calore per armadietto elettrico √ Strumenti e cassetta degli attrezzi √ Cuneo e bulloni di livellamento √ Manuale d'uso (inglese) | _MITSUBISHI/SIEMENS/FAGOR/GSK/HNC/KND _ 4° asse _ Fuso a propulsione diretta (10000, 12000, 15000 giri al minuto) Fuoco di raffreddamento circolare _ Liquido di raffreddamento attraverso il mandrino (CTS) _ Spindle oil cooler _ Climatizzatore _ Convogliatore di chip a catena - Pistola ad acqua. _ Porta di sicurezza _ Sistema di misurazione utensile _ Sistema di misurazione del pezzo |
Dettagli della macchina
- E' un'altra cosa.
>> La superficie della tavola da lavoro indurita e finemente macinata garantisce un'elevata rigidità.
- E' un'altra cosa.
>> Un grande spazio di lavoro può soddisfare i requisiti di lavorazione di pezzi di diverse dimensioni.
>> La copertura telescopica in acciaio inossidabile può proteggere efficacemente le vie di guida della macchina e la vite a sfera dai danni.
- E' un'altra cosa.
>> Scegliere Taiwan BT40 rivista di strumenti a disco, conelevata concentricità, basso rumore, rapido cambio di utensili, alta precisione, lunga durata di vita.
- E' un'altra cosa.
>> Il sistema CNC stabile garantisce tutte le prestazioni di lavoro del centro di lavorazione verticale CNC.
Il sistema CNC Mitsubishi è opzionale.
- E' un'altra cosa.
>> Convogliatore a chip a catena è opzionale.
Commenti positivi da parte dei clienti
Descrizione video
Introduzione all'azienda
Display di fabbrica
Cliente visitato:
Mostra:
Domande frequenti
D: Perché scegliere Timeway Machine?
A: 1, alta qualità a prezzi competitivi;
2. Un team di ricerca e sviluppo professionale e 25 anni di esperienza nell' esportazione;
3, esportato in oltre 60 paesi;
4. certificati CE, ISO;
5. SERVIZIO ONLINE 24 ore su 24 (SKYPE, WhatsApp, Wechat, Trademanager);
6. Garanzia di qualità di 12 mesi;
7. Ingegneri all' estero disponibili per risolvere i problemi;
D: Avete QC o norme di sicurezza per i vostri macchinari?
R: Sì, abbiamo istituito un dipartimento di controllo di qualità molto rigoroso per garantire una buona qualità.
D: Qual è il MOQ?
A: 1 set (solo alcune macchine a basso costo saranno più di 1 set)
D: Che dire delle condizioni di pagamento?
A: (1) T/T con pagamento anticipato del 30% e pagamento del saldo del 70% da pagare prima della spedizione;
(2) LC irrevocabile a vista;
(3) Western Union, MoneyGram, ecc.
D: Che ne dici della garanzia?
A: Il periodo di garanzia è di un anno dopo la consegna.
A: 1, alta qualità a prezzi competitivi;
2. Un team di ricerca e sviluppo professionale e 25 anni di esperienza nell' esportazione;
3, esportato in oltre 60 paesi;
4. certificati CE, ISO;
5. SERVIZIO ONLINE 24 ore su 24 (SKYPE, WhatsApp, Wechat, Trademanager);
6. Garanzia di qualità di 12 mesi;
7. Ingegneri all' estero disponibili per risolvere i problemi;
D: Avete QC o norme di sicurezza per i vostri macchinari?
R: Sì, abbiamo istituito un dipartimento di controllo di qualità molto rigoroso per garantire una buona qualità.
D: Qual è il MOQ?
A: 1 set (solo alcune macchine a basso costo saranno più di 1 set)
D: Che dire delle condizioni di pagamento?
A: (1) T/T con pagamento anticipato del 30% e pagamento del saldo del 70% da pagare prima della spedizione;
(2) LC irrevocabile a vista;
(3) Western Union, MoneyGram, ecc.
D: Che ne dici della garanzia?
A: Il periodo di garanzia è di un anno dopo la consegna.
