Timeway AL-2500H Alta precisione Torno orizzontale a carico pesante 75 kW Potenza del motore a fusione
Dettagli:
| Luogo di origine: | Henan, Cina |
| Marca: | Timac |
| Numero di modello: | AL-2500H |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 set |
|---|---|
| Prezzo: | $450,000.00/sets 1-2 sets |
|
Informazioni dettagliate |
|||
| Lunghezza massima del pezzo (mm): | 10000 | Distanza di velocità del mandrino (rpm): | 0.8 - 160 giri/h |
|---|---|---|---|
| Capacità di lavorazione: | Cargo medio | Tipo: | Orizzontale |
| Potenza del motore a fusione ((kW): | 75 | Voltaggio: | 220V/440V |
| Dimensione ((L*W*H): | 13577x2515x2655 mm | Peso (kg): | 40000 kg |
| Garanzia: | 1 anno | Punti chiave di vendita: | Facile da usare |
| Tipo di commercializzazione: | Prodotto ordinario | Rapporto di prova della macchina: | Fornito |
| Ispezione video di uscita: | Fornito | Garanzia dei componenti principali: | 1 anno |
| Oscillazione massima sopra il letto: | 2500 mm | Scorrevole dell'incrocio di Max. Swing Over: | 2200 mm |
| Distanza fra i centri: | 10000 mm | Max. coppia di scarico: | 80000N.m. |
| Larghezza del letto: | 1600 mm | Capacità di carico: | 32 tonnellate |
| Taper a fusione: | 75° | Intervallo di alimentazione longitudinale: | 0.125-48 (18) mm |
| Intervallo di alimentazione incrociata: | 0.063-24 (18) mm | filo metrico: | 2-40mm |
| Condizione: | Nuovo | Industria applicabile: | Impiego domestico, commercio al dettaglio, lavori di costruzione |
| Localizzazione dello showroom: | Francia, Perù, Arabia Saudita, Spagna, Corea del Sud | Componenti fondamentali: | Portamento |
| Scavo a fusione (mm): | 100 millimetri | Max. Lunghezza girata (mm): | 9800 mm |
| Anno: | 2019 | ||
Descrizione di prodotto
Riassunto
Questa macchina è un tornio universale con una capacità di carico di 25/32/40 tonnellate, dopo l'utilizzo di supporto a rulli e riposo costante, la capacità di carico è di 40 tonnellate.È adatto per acciaio ad alta velocità e strumenti in acciaio in lega dura- per parti di albero di diversi materiali, parti cilindriche e a disco, anello esterno di rotazione, faccia di fine, inserimento, taglio,e l'uso del supporto per utensili superiore (attraverso la ruota sospesa) per la tornitura di vari fili di lunghezza inferiore a 600 mm.
Caratteristiche:
1. Il letto della macchina è una struttura integrata a tre binari rettangolari a forma di scatola, che viene fusione in una sola volta con ferro fuso di alta qualità (HT 300).la stabilità è buona■ la larghezza della rotaia guida è di 1600 mm, la rigidità è buona e la capacità anti-vibrazione è forte;alta precisione e buona conservazione.
2Il meccanismo di azionamento principale della macchina utensile è azionato da un motore a corrente continua da 75 kW. Il rapporto di velocità totale della modalità di regolazione della velocità variabile è di 1:22.2, 3 passaggi di variazione della velocità e il rapporto di velocità meccanica ed elettrica è 1:200Il mandrino ottiene un intervallo di regolazione della velocità senza gradini da 0,8 a 160 giri/min.
1. Il letto della macchina è una struttura integrata a tre binari rettangolari a forma di scatola, che viene fusione in una sola volta con ferro fuso di alta qualità (HT 300).la stabilità è buona■ la larghezza della rotaia guida è di 1600 mm, la rigidità è buona e la capacità anti-vibrazione è forte;alta precisione e buona conservazione.
2Il meccanismo di azionamento principale della macchina utensile è azionato da un motore a corrente continua da 75 kW. Il rapporto di velocità totale della modalità di regolazione della velocità variabile è di 1:22.2, 3 passaggi di variazione della velocità e il rapporto di velocità meccanica ed elettrica è 1:200Il mandrino ottiene un intervallo di regolazione della velocità senza gradini da 0,8 a 160 giri/min.
Descrizione del prodotto

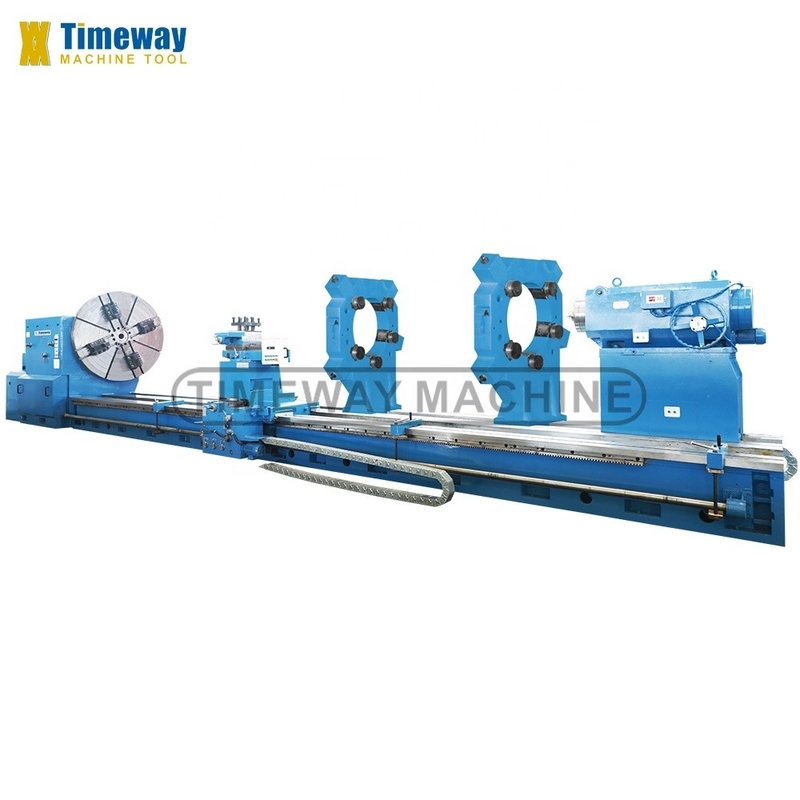

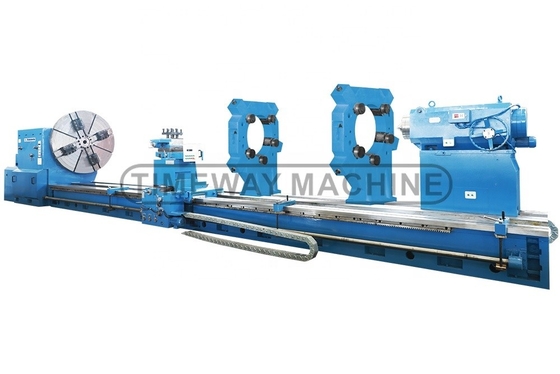

Lattoni orizzontali pesanti AL-2500H
Specificità
Specificità | Unità | AL-2500H |
Max, girati sul letto. | mm | 2500 |
Max. girare sul cross slide. | mm | 2200 |
Distanza tra i centri | mm | 10000 |
Max. coppia di scarico | N.m. | 80000 |
Larghezza del letto | mm | 1600 |
Capacità di carico | tonnellate | 32 |
Conico di fusione | - | 75° |
Intervallo di alimentazione longitudinale | mm | 0.125-48 (18) |
Intervallo di alimentazione incrociata | mm | 0.063-24 (18) |
Filtro metrico | mm | 2-40 |
Accessori
Accessori standard:
• 4 mascelle di cilindrata indipendente
• Riposo costante
• Centro morto della coda
• Sistema di raffreddamento
• Lampada da lavoro
• Stagno elettrico
• Strumenti e cassetta degli attrezzi
• Cuneo e bulloni di livellamento
• Manuale d'uso (inglese)
• Riposo costante
• Centro morto della coda
• Sistema di raffreddamento
• Lampada da lavoro
• Stagno elettrico
• Strumenti e cassetta degli attrezzi
• Cuneo e bulloni di livellamento
• Manuale d'uso (inglese)
Accessori opzionali:
• Placca del viso
• Indicatore digitale a 2 o 3 assi
• Protezione da sfregamento
• Protezione del palo utensile
• Protezione anteriore contro gli spruzzi
• supporto per i rulli
• Indicatore digitale a 2 o 3 assi
• Protezione da sfregamento
• Protezione del palo utensile
• Protezione anteriore contro gli spruzzi
• supporto per i rulli
Tre binari scorrevoli:
Il grande carico pesante adotta la struttura di tre binari scivolosi, la larghezza del letto è fino a 1600 mm, alta rigidità e forte anti-vibrazione in modo che la capacità di carico 40 tonnellate.Le rotaie dei torni sono indurite a media frequenza (HRC68), e macinato da macchine di macinazione ferroviaria importate.

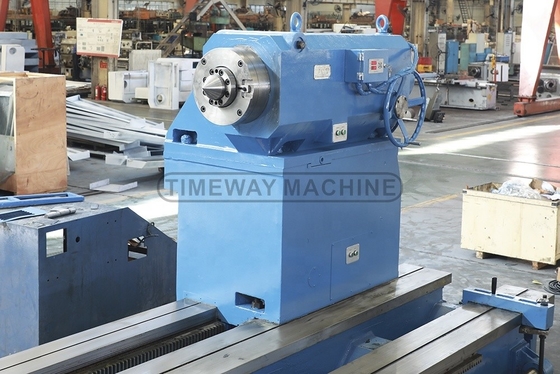

Tialstock:
Alta rigidità e grande capacità di carico.
Diametro della coda: 400 mm
Angolo conico centrale: 75°
Viaggio effettivo della coda: 300 mm
Corsa di movimento trasversale della coda: 15 mm
Diametro della coda: 400 mm
Angolo conico centrale: 75°
Viaggio effettivo della coda: 300 mm
Corsa di movimento trasversale della coda: 15 mm

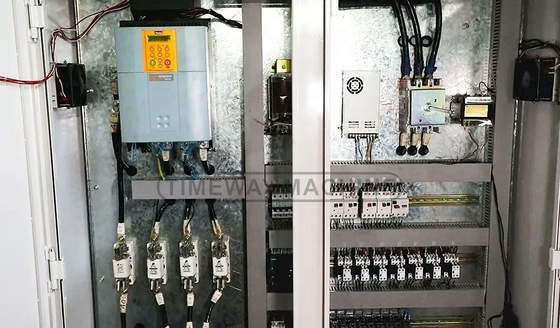

Apparecchi elettrici:
Disponibilità del filo, marcatura CE dei componenti elettrici.
Motore principale a corrente continua di 75 kW:
I torni pesanti possono ottenere una velocità di mandrino di 0,8-160 giri al minuto con senza passaggio, la struttura di trasmissione principale è azionata dal motore principale DC 75KW,grande coppia e forte forza di rotazione per il taglio pesante, la velocità del mandrino viene regolata mediante regolazione della pressione e del magnetismo.

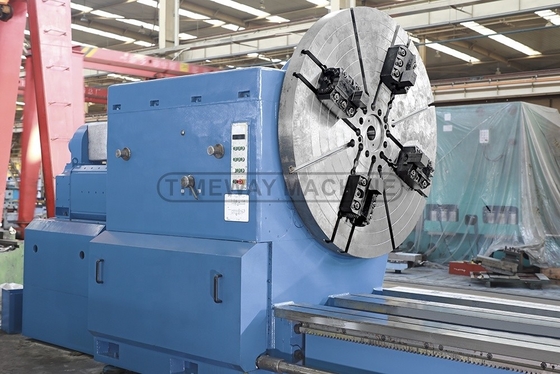

Casella a fusione:
Per i torni giganti, lo spinello attraverso il foro di diametro 85 mm, struttura a scarto, elevata rigidità di contatto; lo spinello con supporto anteriore e posteriore tipo di supporto meccanico a due punti,in modo che i grandi torni di radial run-out e axiale run-out, elevata precisione di rotazione, spegnimento ad alta frequenza e macinatura di precisione degli ingranaggi, alta precisione, funzionamento regolare, basso rumore.

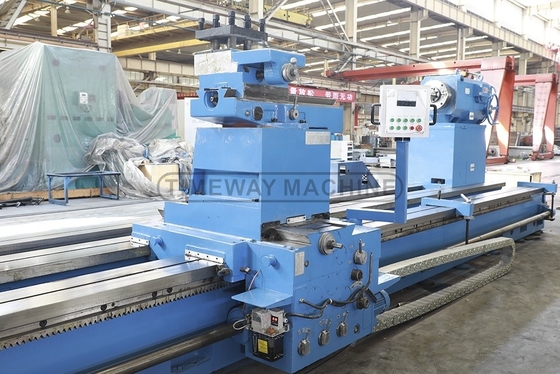

Trasporto:
Il sistema di alimentazione del tornio è collegato al propulsore principale attraverso la barra luminosa, in modo che l'alimentazione sia direttamente correlata alla velocità del mandrino e la velocità di alimentazione sia conveniente da selezionare.Due file di scaffalature ad alta precisione sono installate davanti e dietro i torni pesanti giganti, i rack anteriori guidano l'alimentazione del carro per realizzare i fili di rotazione, e il rack posteriore guida il movimento motorizzato del nemico.
Imballaggio e consegna
Questa è la foto del pacchetto nella nostra fabbrica! Potete vedere il nostro pacchetto è standardizzato e centralizzato, poi verranno spediti al luogo designato.
Profilo aziendale
Timeway Machine Tool Co., Ltd è un'impresa di produzione professionale di macchine utensili, i principali prodotti includono tornio, fresatura, macchine da macinare, ecc.,e secondo le esigenze del cliente possiamo anche progettare e fabbricare varie macchine speciali, per fornire servizi relativi di aggiornamento e trasformazione della tecnologia nel settore delle macchine utensili.
La nostra fabbrica è stata fondata nel 2014. Ha tecnici professionisti, un team di ricerca e sviluppo, produce e vende attrezzature CNC e fornisce servizi personalizzati professionali.I nostri prodotti sono ampiamente utilizzati nella lavorazione dello stampo, prodotti 3C, macchinari agricoli, macchinari petroliferi, lavorazione di parti auto, industria aerospaziale, ecc., vendendo più di 60 paesi e regioni in patria e all'estero.
Certificazioni
Da quando la nostra azienda è stata fondata, abbiamo ottenuto molti certificati. L'immagine sopra è per il vostro riferimento. Continueremo a fornire eccellenti macchine utensili per gli utenti nazionali e stranieri.
Domande frequenti
D: Perché scegliere Timeway Machine?
A: 1. Alta qualità con prezzo competitivo; 2. Professionale team di ricerca e sviluppo e 25 anni di esperienza di esportazione; 3. Esportato in oltre 60 paesi; 4. Certificati CE, ISO; 5.Servizio online 24 ore su 24 (Skype), WhatsApp, Wechat, Trademanager); 6. 12 mesi di garanzia di qualità; 7. ingegneri all'estero disponibili per la risoluzione dei problemi;D: Avete QC o norme di sicurezza per i vostri macchinari?R: Sì, abbiamo istituito un dipartimento di controllo di qualità molto rigoroso per garantire una buona qualità.D: Qual è il MOQ?A: 1 set (solo alcune macchine a basso costo saranno più di 1 set)D: Che dire delle condizioni di pagamento?A: (((1) T/T con pagamento anticipato del 30% e pagamento del saldo del 70% da pagare prima della spedizione; (2) LC irrevocabile a vista; (3) Western Union, MoneyGram, ecc.D: Che ne dici della garanzia?A: Il periodo di garanzia è di un anno dopo la consegna.
