250 mm Z Axis Travel Slant Bed Lathe CNC Machine per la produzione di metalli ad alta precisione
Dettagli:
| Luogo di origine: | Cina |
| Marca: | TIMAC |
| Numero di modello: | CK-50/CK-63/CK-80 |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 set |
|---|---|
| Prezzo: | $28,000.00/sets 1-2 sets |
| Imballaggi particolari: | Casse in legno (possono essere fumigate) |
| Capacità di alimentazione: | 150 set/set al mese |
|
Informazioni dettagliate |
|||
| Tipo: | Orizzontale | Lunghezza massima del pezzo (mm): | 3000 |
|---|---|---|---|
| Struttura: | Tornio inclinato del letto | Capacità di lavorazione: | Cargo medio |
| Larghezza del letto (mm): | 500 MM | Potenza del motore a fusione ((kW): | 11 |
| Numero di spine: | Non sposato | Numero di assi: | 2 |
| Viaggio (asse X): | 2520 mm | Viaggio (asse Z): | 250 mm |
| Dimensione ((L*W*H): | 5600x1800x1800 | Voltaggio: | 220V/380V |
| Sistema di controllo CNC: | FANUC/SIEMENS/GSK | Stazioni di postazione degli attrezzi: | 4 |
| Peso (kg): | 6900 | Garanzia: | 1 anno |
| Punti chiave di vendita: | Multifunzione | Rapporto di prova della macchina: | Fornito |
| Ispezione video di uscita: | Fornito | Garanzia dei componenti principali: | 1 anno |
| Max.Swing sopra il letto: | 570 | Scorrevole dell'incrocio di Max. Swing Over: | 320 |
| Diametro di rotazione standard: | 250 | Diametro di rotazione massimo: | 360 |
| Max. lunghezza di rotazione: | 450/750/1350/2000/3000 | Diametro massimo della barra: | 74 |
| Velocità di trasmissione: | 2000 | Naso del fuso: | A2-8 |
| Foro di fuso: | 86 | Dimensione del grilletto: | 250 |
| Condizione: | Nuovo | Scavo a fusione (mm): | 86 |
| Industria applicabile: | Negozi di riparazione di macchine, fabbriche | Localizzazione dello showroom: | Egitto, Vietnam, Russia |
| Tipo di commercializzazione: | Altri | Anno: | data minima |
| Velocità massima del mandrino (rpm): | 2000 giri/m | Max. Lunghezza girata (mm): | 3000 |
| Componenti fondamentali: | Cuscinetto, Motore, Pompa, Ingranaggio, PLC, Pressione, Motore, Casella di marcia, chiedeteci | Port: | Porto della Cina |
Descrizione di prodotto
Descrizione dei prodotti

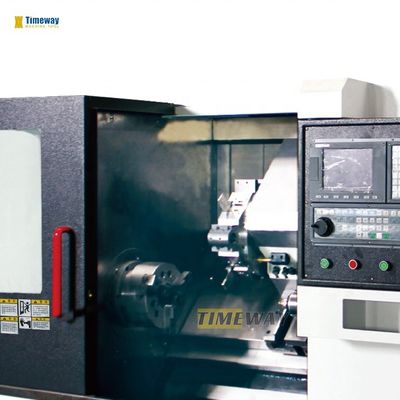

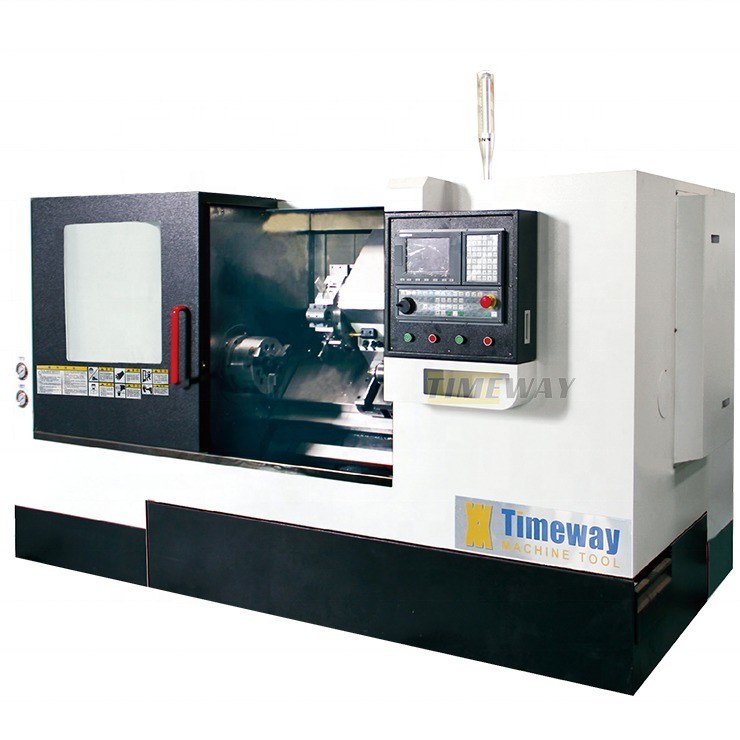

tornitore CNC a letto inclinato

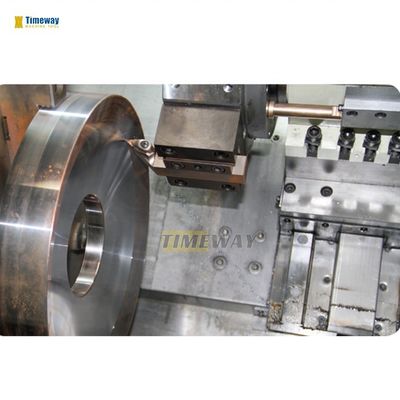

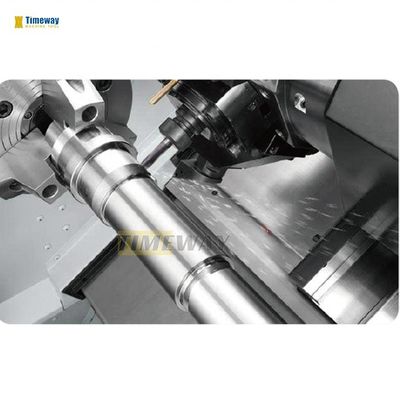

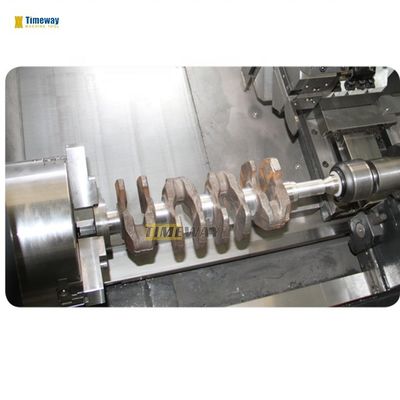

---Questo tipo di tornio CNC a letto inclinato è una macchina CNC a ciclo semiclosso, adatta a girare vari pezzi complessi a asse, manica e disco,come la rotazione dei cilindri interni ed esterni, conico e altre superfici di circoncisione, nonché vari fili metrici, pollici, modulari e diametrali;
--- Possono essere utilizzati anche per il sollevamento delle scanalature e delle chiavi, per il ripiegamento, per il ripiegamento, per il ripiegamento e per il ripiegamento, ecc.;
---La costruzione unica sviluppata utilizzando tecniche FEA per fornire la massima rigidità nelle condizioni di taglio più pesanti;
--- È particolarmente adatto per la lavorazione di pezzi di alta precisione, e ampiamente utilizzato anche per la lavorazione di parti in lotti nei settori dell'automobile, della motocicletta, dell'industria meccanica, dell'aeronautica,elettrodomestici, cuscinetti, apparecchiature, ecc.
--- un letto di ghisa in un pezzo con letto inclinato a 30° (CK-50 è 45°).La scatola senza ingranaggi può ridurre rumore e vibrazioni.
--- equipaggiati standard con sistema CNC SIEMENS/FANUC, i servomotori di alimentazione sono installati sull'asse X/Z per fornire energia.
--- Guida lineare di precisione sull'asse X/Z per elevate velocità di alimentazione rapida e elevata precisione di posizionamento.
---Le grandi viti a sfera preloadate, a trazione diretta e senza torsione, con dadi a fusione doppiamente preloadati garantiscono una precisione a lungo termine.
--- Possono essere utilizzati anche per il sollevamento delle scanalature e delle chiavi, per il ripiegamento, per il ripiegamento, per il ripiegamento e per il ripiegamento, ecc.;
---La costruzione unica sviluppata utilizzando tecniche FEA per fornire la massima rigidità nelle condizioni di taglio più pesanti;
--- È particolarmente adatto per la lavorazione di pezzi di alta precisione, e ampiamente utilizzato anche per la lavorazione di parti in lotti nei settori dell'automobile, della motocicletta, dell'industria meccanica, dell'aeronautica,elettrodomestici, cuscinetti, apparecchiature, ecc.
--- un letto di ghisa in un pezzo con letto inclinato a 30° (CK-50 è 45°).La scatola senza ingranaggi può ridurre rumore e vibrazioni.
--- equipaggiati standard con sistema CNC SIEMENS/FANUC, i servomotori di alimentazione sono installati sull'asse X/Z per fornire energia.
--- Guida lineare di precisione sull'asse X/Z per elevate velocità di alimentazione rapida e elevata precisione di posizionamento.
---Le grandi viti a sfera preloadate, a trazione diretta e senza torsione, con dadi a fusione doppiamente preloadati garantiscono una precisione a lungo termine.
Classificazione: | Unità | CK-50 | CK-63 | CK-80 | ||
Max, girati sul letto. | mm | 570 | 660 | 800 | ||
Max. girare sul cross slide. | mm | 320 | 500 | 640 | ||
Diametro di rotazione standard | mm | 250 | 380 | 460 | ||
Diametro di rotazione massimo | mm | 360 | 550 | 660 | ||
Lunghezza massima di rotazione | mm | 450/750/1350/2000/3000 | 750/1500/3000 | 750/1500/3000 | ||
Diametro massimo della barra | mm | 74 | 90 | 90 | ||
Velocità di trasmissione | rpm | 2000 | 1500 | 1500 | ||
Naso a fusione | A2-8 | A2-11 | A2-11 | |||
Scavo a fusione | mm | 86 | 112 | 112 | ||
Dimensione del tubo | mm | 250 | 380 | 380 | ||
Viaggio incrociato (X) | mm | 250 | 400 | 400 | ||
Viaggio longitudinale (Z) | mm | 600/1000/1500/2150/3150 | 860/1640/3200 | 860/1640/3200 | ||
Velocità di alimentazione rapida per asse X/Z | m/min | 20/16 | 16/16 ((sliding:12/12) | 12/16 (sliding) | ||
Tipo di palo utensile idraulico | 100-8T | 125-12T | 125-12T | |||
Dimensione della sezione utensile | mm | 25x25/40 | 25x25/40 | 25x25/40 | ||
Diametro della piuma della coda | mm | 75/110 | 150 | 150 | ||
Viaggi di piume di coda | mm | 100 | 150 | 150 | ||
Conicità della guillera della coda | MT4 / MT5 | MT5combustibile | MT5combustibile | |||
Struttura del letto | 45° Letto interiore | 30° Letto interiore | 30° Letto integrale | |||
Tipo di guida | Lineare/scorrente | Lineare/scorrente | Lineare/scorrente | |||
Precisione di lavoro | mm | IT6 | IT6 | IT6 | ||
Accuratezza di riposizionamento dell'asse X | mm | 0.006 | 0.008 | 0.008 | ||
Accuratezza di riposizionamento dell'asse Z | mm | 0.008/0.01/0.013/0.017/0.021 | 0.01/0.013 | 0.01/0.013 | ||
Roverezza | - Sì. | Ra1.6 | Ra1.6 | Ra1.6 | ||
Potenza del motore principale | kW | Il Signore, 15/11 | 22 | 22 | ||
Fornitore di alimentazione | KVA | 35 | 50 | 50 | ||
Dimensioni della macchina (LxWxH) | mm | 2900/3100/4300/4950/5600x1800x1800 | 3700/4400/5900x2200x2200 | 3800/4400/5900x2200x2200 | ||
Peso della macchina | kg | 3100/3600/4600/5300/6900 | 5500/6000/7300 | 5800/6500/7800 | ||
sistema CNC FANUC, con una lunghezza massima di 20 mm, sistema di lubrificazione, sistema di raffreddamento, lampada da lavoro, lampada pilota, Protezione, scambiatore di calore, con una lunghezza superiore a 50 mm, Strumenti e scatola degli strumenti, Manuali operativi. per la fabbricazione di apparecchiature per il trasporto di merci, una torretta utensile da 8/12 stazioni, per la fabbricazione di apparecchiature per il trasporto di veicoli | GSK, sistema CNC Siemens, aria condizionata, Settore di attrezzi, Convogliatore a chip a catena. |
Acquisti in un unico punto vendita
Puoi cliccare sull'immagine per visualizzare i prodotti che ti interessano
Feedback dei clienti
I nostri servizi
1. sostituzione gratuita di parti disponibili nel periodo di garanzia. prezzo di costo sostituzione di parti disponibili oltre il periodo di garanzia.Azione rapida e risposta alle domande tecniche in qualsiasi momento durante l'intera vita della macchina. 3. all'estero dopo il centro di servizio disponibile in alcune regioni. 4. Ingegnere servizio all'estero disponibile su richiesta del cliente ((costo relativo generato dal cliente).
Introduzione all'azienda

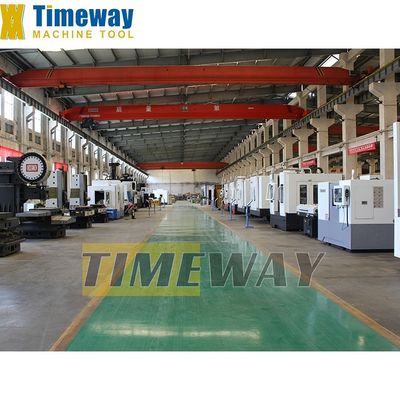

Display di fabbrica:
