Velocità massima del tavolo da lavoro 200 giri al minuto Macchina per la produzione di ingranaggi ad alta precisione

Macchine per il taglio a secco ad alta velocità

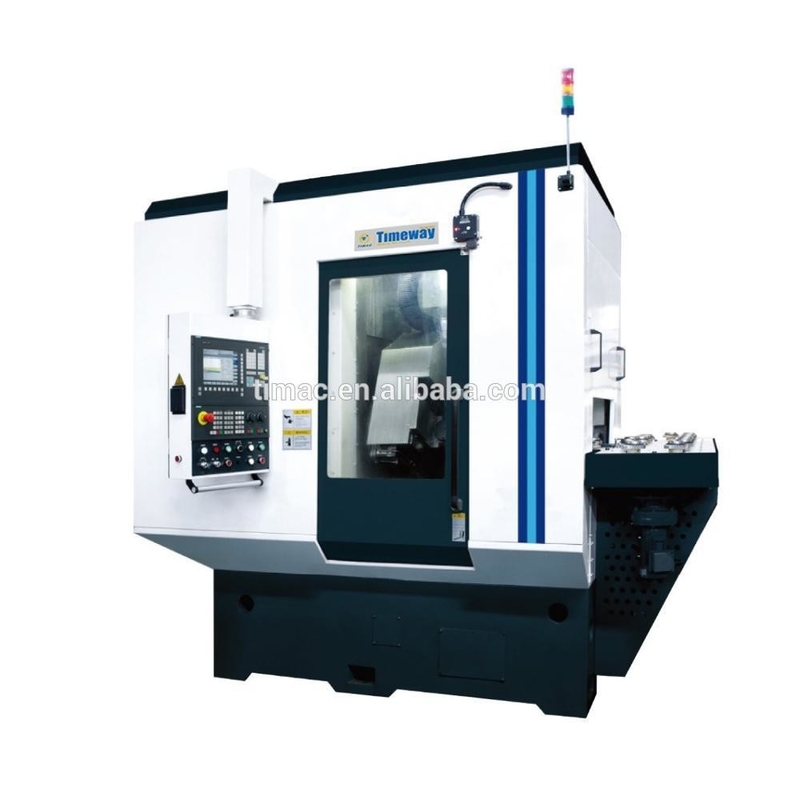

GHE-210CNC7

Riassunto della macchina
La macchina a taglio a secco è di nuova generazione, progettata e sviluppata secondo il livello più avanzato internazionale.
La macchina è a 7 assi con controllo coordinato a 4 assi.L'industria manifatturiera mondiale si sviluppa in modo rapido ed efficiente ed incarna il concetto di progettazione della manifattura verde e orientata alle persone.. È adatto alle industrie che producono ingranaggi per cambio su larga scala in condizioni di precisione elevata e a secco, come l'automotive, l'automobile, ecc.

Prestazioni e caratteristiche
1La macchina è composta da 7 assi con 4 assi coordinati controllati.con la realizzazione di movimenti di compensazione indice e differenziale mediante cambio elettronico (EGB), la macchina è progettata per tagliare ingranaggi cilindrici e elicoidali, ingranaggi di coronazione o leggermente conici, spline, ruote a vermi e pignoni, ecc. I suoi assi CNC sono i seguenti:

• Asse A - movimento della testa del volante;
• Asse B - movimento rotativo del mandrino dell'orlo;
• Asse C - movimento rotativo del tavolo da lavoro;
• asse X - movimento dell'alimentazione radiale;
• Asse Y - movimento tangenziale dell'alimentazione;
• Asse Z - movimento dell'alimentazione assiale;
• Asse Z2 - movimento dell'alimento assiale della coda;
• Controllo coordinato su quattro assi della macchina standard: B, C, X e Z.

2La macchina ad alta velocità e a secco aumenta l'efficienza di 2-3 volte rispetto a quella a taglio bagnato.

Disposizioni generali
1. La macchina per il taglio CNC ad alta velocità e a secco è dotata di 7 assi con un controllo coordinato su 4 assi.L'unità di alimentazione radiale può effettuare il movimento di alimentazione radiale. Nel frattempo la rigidità integrale della macchina è migliorata, fornisce un'area di taglio pulita e strettamente protetta.Chip può essere rimosso rapidamente per essere vantaggioso per l'equilibrio termico integrale della macchina.
2I sistemi idraulici, lubrificanti e pneumatici sono concentrati e installati sul lato posteriore della macchina.L'armadio elettrico è installato sul lato sinistro e l'impianto di stoccaggio del pezzo di lavoro automatico è montato sul lato destro della macchina.
3Il tavolo di lavoro adotta un ingranaggio elicoidale di super precisione per effettuare la rotazione ad alta velocità del ingranaggio indice ed è dotato di un meccanismo di eliminazione della distanza.
4Protezione dell'area di taglio e tecnologia di trasporto rapido dei chip.
5. Processo di taglio a secco ultra di protezione ambientale verde attraverso la ricerca sulla velocità del mandrino, i dati della piattaforma, la velocità di alimentazione, la forza di taglio e lo spessore del chip per formare un perfetto sistema di dati del processo di taglio a secco.
6Per ciascuna parte di movimento lineare sono adottate guide lineari a rulli di alta precisione e rigidità importate.Lo screw a sfera adotta un supporto per cuscinetti composti ad alta precisione e rigidità in modo da aumentare notevolmente la rigidità delle parti e la precisione del movimento.
7. progettazione orientata all'ambiente e ecologica,analisi topologica a elezione finita delle parti costruttive e analisi modale per garantire un'elevata rigidità riducendo nel frattempo la massa delle parti mobili, ottimizzare le caratteristiche di guida e realizzare il risparmio energetico e la progettazione rispettosa dell'ambiente.
