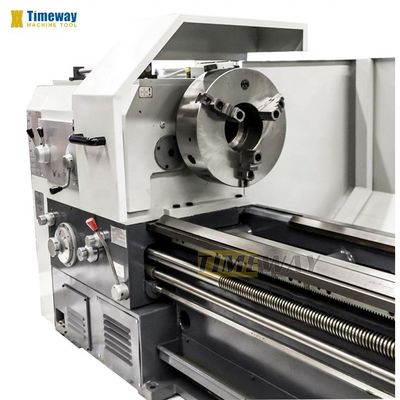

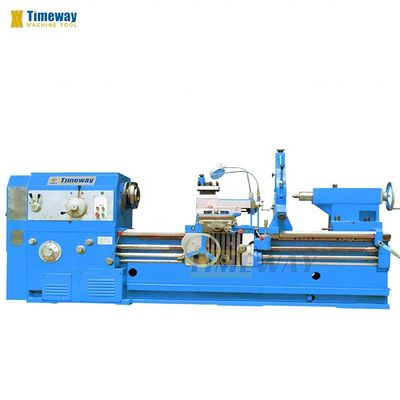

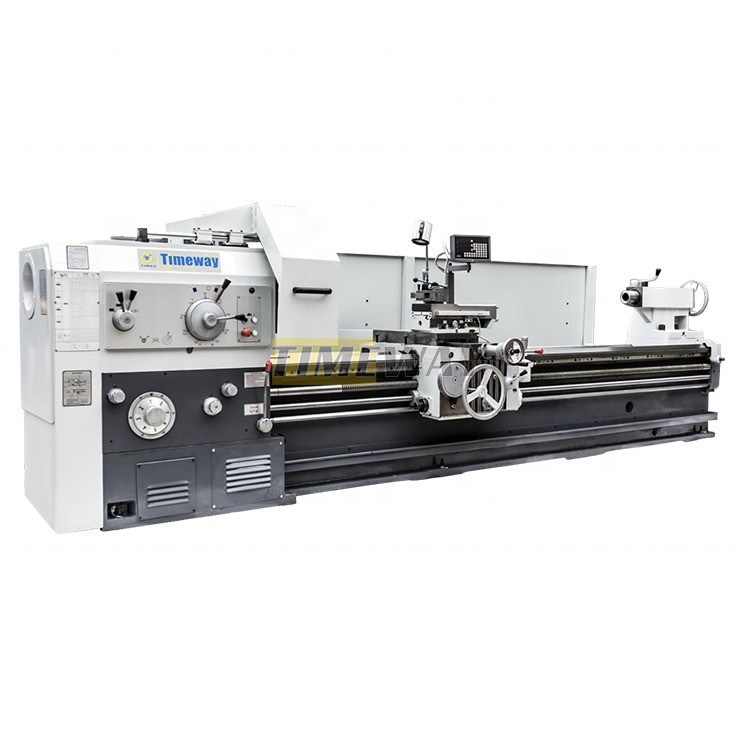

Swing Over Cross Slide 480mm Torno orizzontale di tipo pesante per il settore industriale
Dettagli:
| Luogo di origine: | Cina |
| Marca: | Timac |
| Numero di modello: | AL800 |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 set |
|---|---|
| Prezzo: | $42,000.00/sets 1-2 sets |
| Imballaggi particolari: | Casse in legno (possono essere fumigate) |
| Capacità di alimentazione: | 150 set/set al mese |
|
Informazioni dettagliate |
|||
| Lunghezza massima del pezzo (mm): | 6000 | Distanza di velocità del mandrino (rpm): | 6 - 750 giri/m |
|---|---|---|---|
| Capacità di lavorazione: | Carro pesante | Tipo: | Orizzontale |
| Potenza del motore a fusione ((kW): | 11 | Voltaggio: | 220V/380V |
| Dimensione ((L*W*H): | 8260x1730x1450 | Peso (kg): | 5000 kg |
| Garanzia: | 1 anno | Punti chiave di vendita: | Multifunzione |
| Tipo di commercializzazione: | Prodotto ordinario | Rapporto di prova della macchina: | Fornito |
| Ispezione video di uscita: | Fornito | Garanzia dei componenti principali: | 1 anno |
| Oscillazione massima sopra il letto: | 800 metri | Scorrevole dell'incrocio di Max. Swing Over: | 480mm |
| Distanza fra il centro: | 6000 mm | Max. lunghezza di rotazione: | 5850mm |
| Larghezza del letto: | 600 mm | Taper a fusione: | 1:20 |
| Gamma di velocità di rotazione del mandrino: | 6-750 giri al minuto | Naso del fuso: | C11 |
| Capacità di carico: | 3000 kg | Tracciato di scivolo superiore: | 200 mm |
| Condizione: | Nuovo | Scavo a fusione (mm): | 100 |
| Industria applicabile: | Negozi di riparazione di macchine | Localizzazione dello showroom: | Egitto, Regno Unito, Francia, Filippine, Messico, Marocco, Emirati Arabi Uniti, Bangladesh, Australi |
| Componenti fondamentali: | Motore | Max. Lunghezza girata (mm): | 6000 millimetri |
| Port: | Porto della Cina | ||
Descrizione di prodotto
Descrizione dei prodotti
Caratteristiche:

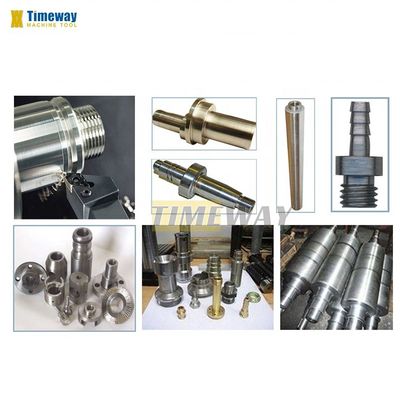

1Questi torni sono adatti per la rotazione di superfici cilindriche interne ed esterne, superfici coniche e altre parti rotanti.
Possono trattare tutti i tipi di fili metrici, pollici, moduli e radiali comunemente utilizzati e possono tagliare scanalature di olio e vie chiave.
2.La macchina ha un corpo solido, una forte rigidità, una potenza elevata, un ampio intervallo di velocità e una capacità di taglio ad alta velocità e potente; una volta terminata, l'errore di rotondità non supera 0,01 mm,l'errore di grado cilindrico non è superiore a 00,03 mm nella lunghezza di misura di 300 mm.
3. È adatto per il taglio stabile e resistente di parti di grandi e medie dimensioni quali pezzi fusi, parti rigide e metalli non ferrosi.
4Il letto è costituito da un letto strutturale fuso. Le costole interne presentano una disposizione ragionevole e una elevata rigidità, e la rotaia guida adotta un processo di rottura con spegnimento a frequenza intermedia.Sulla superficie di guida scorrevole, è adottata la tecnologia delle piastre di guida anti striscio,
e le caratteristiche dinamiche quali il coefficiente di ammortizzazione dell'attrito sono in uno stato ottimale, evitando così la comparsa di strisciamento a bassa velocità.
5.Il cuscinetto del mandrino della macchina adotta prodotti di marchi famosi. La scatola del mandrino adotta una struttura simmetrica per rendere uniforme la deformazione termica ed evitare lo spostamento del centro del mandrino.Per ridurre la deformazione termica, la testa è lubrificata con un ciclo di bagno d'olio. L'estremità anteriore dell'albero principale adotta una struttura a tre supporti di un cuscinetto a sfera angolare a due righe,
Gli ingranaggi della testa sono spenti e messa a terra per garantire una trasmissione accurata e basso rumore.Il fusibile ben assemblato ha le caratteristiche di bassa temperatura di aumento, piccola deformazione termica e elevata precisione, che consente al fusione di mantenere una precisione relativamente stabile durante il funzionamento a lungo termine.
6.Un letto a un pezzo ad alta rigidità con una lunghezza di 600 mm, che garantisce alla macchina una forte stabilità e un'elevata precisione, e una capacità di carico fino a 3000 kg tra i centri.
7. Spindle standard attraverso il diametro del foro Ф100mm, può essere Ф140mm come opzionale; Per la lavorazione di una vasta gamma di pezzi da lavoro, la macchina ha una gamma di velocità di 6-775rpm con 24 velocità.

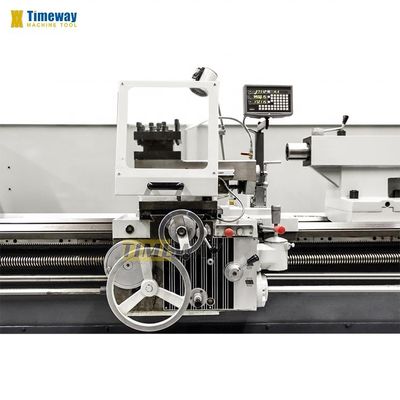

10.Il diapositivo superiore può girare un cono corto con alimentazione automatica o a mano, il diapositivo superiore e l'alimentazione longitudinale combinati possono girare la lunga superficie conica.
2.La macchina ha un corpo solido, una forte rigidità, una potenza elevata, un ampio intervallo di velocità e una capacità di taglio ad alta velocità e potente; una volta terminata, l'errore di rotondità non supera 0,01 mm,l'errore di grado cilindrico non è superiore a 00,03 mm nella lunghezza di misura di 300 mm.
3. È adatto per il taglio stabile e resistente di parti di grandi e medie dimensioni quali pezzi fusi, parti rigide e metalli non ferrosi.
4Il letto è costituito da un letto strutturale fuso. Le costole interne presentano una disposizione ragionevole e una elevata rigidità, e la rotaia guida adotta un processo di rottura con spegnimento a frequenza intermedia.Sulla superficie di guida scorrevole, è adottata la tecnologia delle piastre di guida anti striscio,
e le caratteristiche dinamiche quali il coefficiente di ammortizzazione dell'attrito sono in uno stato ottimale, evitando così la comparsa di strisciamento a bassa velocità.
5.Il cuscinetto del mandrino della macchina adotta prodotti di marchi famosi. La scatola del mandrino adotta una struttura simmetrica per rendere uniforme la deformazione termica ed evitare lo spostamento del centro del mandrino.Per ridurre la deformazione termica, la testa è lubrificata con un ciclo di bagno d'olio. L'estremità anteriore dell'albero principale adotta una struttura a tre supporti di un cuscinetto a sfera angolare a due righe,
Gli ingranaggi della testa sono spenti e messa a terra per garantire una trasmissione accurata e basso rumore.Il fusibile ben assemblato ha le caratteristiche di bassa temperatura di aumento, piccola deformazione termica e elevata precisione, che consente al fusione di mantenere una precisione relativamente stabile durante il funzionamento a lungo termine.
6.Un letto a un pezzo ad alta rigidità con una lunghezza di 600 mm, che garantisce alla macchina una forte stabilità e un'elevata precisione, e una capacità di carico fino a 3000 kg tra i centri.
7. Spindle standard attraverso il diametro del foro Ф100mm, può essere Ф140mm come opzionale; Per la lavorazione di una vasta gamma di pezzi da lavoro, la macchina ha una gamma di velocità di 6-775rpm con 24 velocità.
10.Il diapositivo superiore può girare un cono corto con alimentazione automatica o a mano, il diapositivo superiore e l'alimentazione longitudinale combinati possono girare la lunga superficie conica.
Specificità | Unità | AL-800 |
Sballato sul letto. | mm | 800 |
Passare la carrozza | mm | 480 |
Lunghezza massima del pezzo da lavorare | mm | 1500-6000 |
Lunghezza massima di rotazione | mm | 1350-5850 |
Distanze della guida | mm | 600 |
Peso massimo del pezzo da lavorare | kg | 3000 |
Naso a fusione | - | C11 (C15 facoltativo) |
Scavo a fusione | mm | 100 (facoltativo 140) |
Foratura conipra dello spinello | - | Metrica 1:20 |
Intervallo di velocità del mandrino | rpm | CCW: 6-750; CW: 10-775 |
Numero di velocità del mandrino | passaggi | 18; 6 |
Velocità di alimentazione longitudinale | mm/r | 0.1-24.32 (64) |
Velocità di alimentazione incrociata | mm/r | 0.05-12.16 (64) |
Numero e gamma di filo metrico | mm | 1-240 (50) |
Numero e intervallo di filettatura di pollice | TPI | 14-1 (26) |
Numero e gamma di filo del modulo | MP | 0.5-120 (53) |
Numero e gamma di filati | DP | 28-1 (24) |
Velocità di attraversamento rapida | mm/min | 4000 |
Distanza tra fusione e piano utensile | mm | 33 |
Distanza di oscillazione del palo utensile | ° | ± 90 |
Max. percorso del diapositivo trasversale | mm | 500 |
Max. percorso dello scivolo superiore | mm | 200 |
Sezione del bastone degli utensili | mm | 32x32 |
Dia. di piume da coda | mm | 100 |
Viaggio della piuma di coda | mm | 250 |
Foratura conipera di piuma di coda | MT2 attività di investimento | |
Potenza del motore principale | kW | 11 |
Distanze | mm | 3670-8260 |
Larghezza | mm | 1730 |
Altezza | mm | 1450 |
Accessori standard | ACCESSORI opzionali |
- Un colpo a tre mascelle. riposo costante (più di 2 M di lunghezza), Segui il riposo. di una lunghezza superiore a 20 mm, Centro morto. 4 posti utensili, Frigoriferosistema, Lavorolampada, Strumenti e scatola degli strumenti, Cuneo e bulloni di livellamento, Manuale operativo (inglese) | 4 mascelle con azionamento indipendente, Piastra del viso, DRO a 2 o 3 assi, Chuck Guardia, Tla guardia del posto di lavoro, Protezione contro gli spruzzi posteriori. Un cambio di utensili veloce, Fabbricazione a partire da materiali di calzatura |
