>> Disponibile una lettura digitale (DRO) a 2/3 assi.
La guardia Chuck è disponibile.
 |

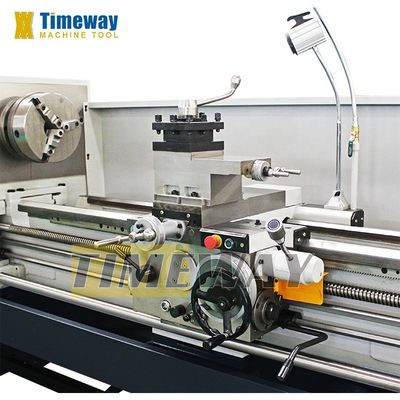

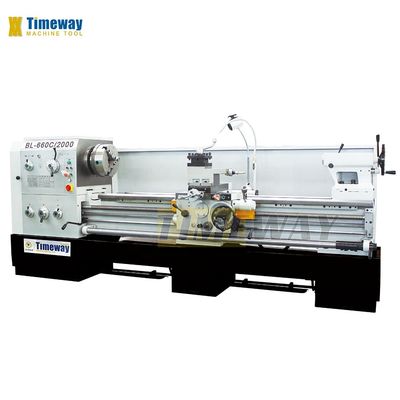

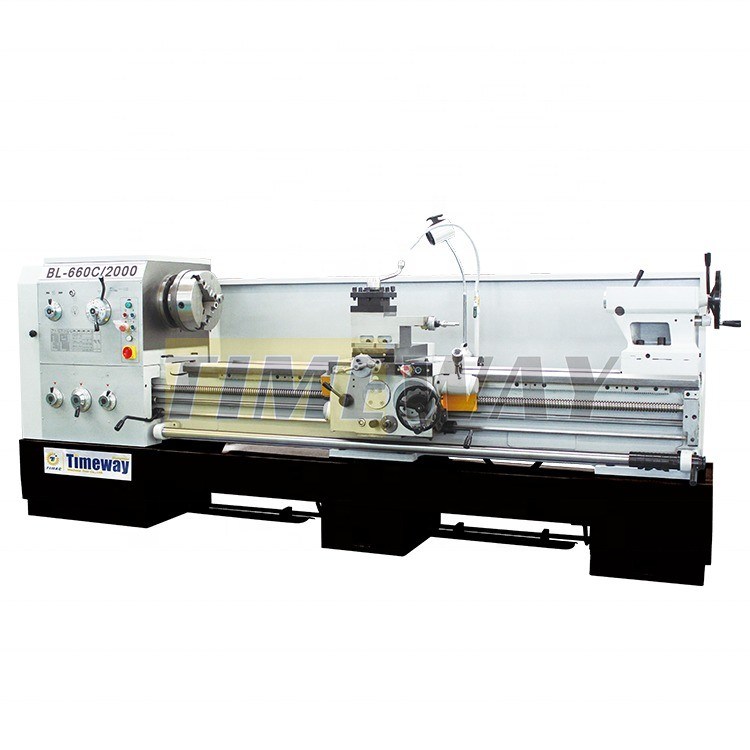

Lavoratore a letto piatto parallelo per lavorazione di metalli di precisione con velocità di alimentazione rapida dell'asse Z di 4,5 m/min
Dettagli:
| Luogo di origine: | Henan, Cina |
| Marca: | TIMAC, TIMEWAY |
| Numero di modello: | BL-660C/3000 |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 set |
|---|---|
| Prezzo: | $15,000.00/sets 1-2 sets |
| Imballaggi particolari: | In casse di compensato. |
| Capacità di alimentazione: | 200 Set/Set al mese. |
|
Informazioni dettagliate |
|||
| Lunghezza massima del pezzo (mm): | 3000 | Distanza di velocità del mandrino (rpm): | 36 - 1600 giri/h |
|---|---|---|---|
| Capacità di lavorazione: | Cargo medio | Larghezza del letto (mm): | 400 |
| Tipo: | Orizzontale | Potenza del motore a fusione ((kW): | 7.5 |
| Voltaggio: | 200V-440V | Dimensione ((L*W*H): | 4632x975x1450 mm |
| Peso (kg): | 3000 kg | Garanzia: | 1 anno |
| Punti chiave di vendita: | Alta precisione | Tipo di commercializzazione: | Prodotto ordinario |
| Rapporto di prova della macchina: | Fornito | Ispezione video di uscita: | Fornito |
| Garanzia dei componenti principali: | 1 anno | Capacità di carico: | 250 kg |
| Intervallo di alimentazione dell'asse X: | 0.027-1.07 mm/r (65 specie) | Intervallo di alimentazione dell'asse Z: | 0.63-2.52 mm/r (65 tipi) |
| Velocità di alimentazione rapida dell'asse X: | 10,9 m/min | Velocità di alimentazione rapida dell'asse Z: | 4.5m/min |
| Viaggi sull'asse X: | 310 mm | Viaggio della diapositiva superiore: | 145 mm |
| Dimensione della sezione utensile: | 25X25 | Colore della macchina: | personalizzato |
| Stile macchina: | Macchine a tornio a letto piatto orizzontale | Condizione: | Nuovo |
| Scavo a fusione (mm): | 105 | Industria applicabile: | Negozi di abbigliamento, negozi di materiali da costruzione, fabbrica, uso domestico, negozi di alim |
| Localizzazione dello showroom: | Canada, Stati Uniti, Italia, Germania, Brasile, Messico, Russia, Spagna, Cile, Colombia, Romania, Uc | Componenti fondamentali: | Cuscinetto, pompa, ingranaggio, motore, cambio |
| Max. Lunghezza girata (mm): | 2950 millimetro | Anno: | 2021 |
| Port: | Porti della Cina | ||
Descrizione di prodotto
Descrizione dei prodotti
3 manicotti | Centro di vita |
4 mascelle | Fabbricazione a base di materie plastiche |
Placca di faccia | Scalatore di foratura |
Centro morto. | Tenitore di utensili per cambio rapido |
Quadrante di inseguimento del filo | lettura digitale 2/3 asse |
Protezione da spruzzo | Copertura Chuck |
Pistola a olio | Copertura della viti a guida |
Lampada di lavoro | Copertura del palo utensile |
Sistema di raffreddamento | Targa di guida |
Riposo costante | |
Seguire il riposo | |
Cambiare marcia | |
Manica riducente | |
Freno a piedi | |
per la fabbricazione di apparecchi per il trasporto di merci | |
Casella degli attrezzi e attrezzi | |
Manuale operativo |
Specificità | Unità | BL-500C | BL-660C | BL-800C |
Max, girati sul letto. | mm | 500 | 660 | 800 |
Max. girare sul cross slide. | mm | 300 | 420 | 560 |
Max. Spostati sul buco. | mm | 710 | 870 | 1000 |
Lunghezza dell'intervallo | mm | 240 | 240 | 240 |
Distanza tra i centri | mm | 750/1000/1500/2000/3000 | 750/1000/1500/2000/3000 | 2000/3000 |
Lunghezza massima di rotazione | mm | 700/950/1450/1950/2950 | 700/950/1450/1950/2950 | 1850/2850 |
Scavo a fusione | mm | Φ105 | Φ105 | Φ105 |
Conico di fusione | - | Φ113, 1:20 | Φ113, 1:20 | Φ113, 1:20 |
Naso a fusione | - | ISO 702/II n.8 | ISO 702/II n.8 | ISO 702/II n.8 |
Intervallo di velocità del mandrino (passi) | rpm | 36-1600 (12) | 36-1600 (12) | 30-1400 (12) |
Viaggio della diapositiva superiore | mm | 145 | 145 | 145 |
Viaggio a scivolo croce | mm | 320 | 310 | 320 |
Dimensione della sezione utensile | mm | 25x25 | 25x25 | 25x25 |
Velocità di alimentazione rapida dell'asse X | m/min | 50 Hz: 1.960 Hz: 2.3 | 50 Hz: 1.960 Hz: 2.3 | 50 Hz: 1.960 Hz: 2.3 |
Velocità di alimentazione rapida dell'asse Z | m/min | 50 Hz: 4.560 Hz: 5.4 | 50 Hz:4.560 Hz: 5.4 | 50 Hz: 4.560 Hz: 5.4 |
Intervallo di alimentazione dell'asse X | mm/r | 0.027-1.07 (65) | 0.027-1.07 (65) | 0.027-1.07 (65) |
Intervallo di alimentazione dell'asse Z | mm/r | 0.63-2.52 (65) | 0.63-2.52 (65) | 0.63-2.52 (65) |
Varietà di fili metrici (varietà) | mm | 1-14 (22) | 1-14 (22) | 1-14 (22) |
Diametro di filettatura (varietà) | TPI | 28-2 (25) | 28-2 (25) | 28-2 (25) |
Gamma di fili di modulo (varietà) | MP | 0.5-7 (18) | 0.5-7 (18) | 0.5-7 (18) |
Diametro dei fili (varietà) | DP | 56-4 (24) | 56-4 (24) | 56-4 (24) |
Diametro della piuma della coda | mm | Φ75 | Φ75 | Φ90 |
Viaggi di piume di coda | mm | 150 | 150 | 150 |
Penna conica della coda | - | MT5 | MT5 | MT5 |
Potenza del motore principale | kW | 7.5 | 7.5 | 7.5 |
Potenza del motore ad alimentazione rapida | kW | 0.3 | 0.3 | 0.3 |
Potenza del motore della pompa di raffreddamento | kW | 0.12 | 0.12 | 0.12 |
Lunghezza della macchina | mm | 2382/2632/3132/3632/4632 | 2382/2632/3132/3632/4632 | 3365/4365 |
Larghezza della macchina | mm | 975 | 975 | 1340 |
Altezza della macchina | mm | 1270 | 1450 | 1490 |
Peso della macchina | kg | 2050/2100/2300/2500/2900 | 2150/2200/2400/2600/3000 | 3000/3200 |
Dettagli della macchina

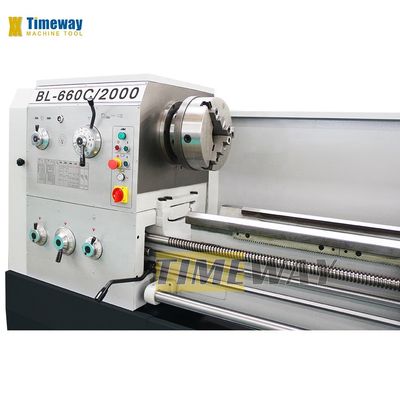

Il tornio a letto a vuoto di serie è adatto a tutti i tipi di lavoro di tornitura, come il tornitura interno ed esterno, il tornitura conica, e altri pezzi rotanti di tornitura, il tornitura a faccia,anche girare tutti i tipi di filo comune: Inch, Metric, Module e D.P; eseguire perforazione, riaming, tapping e sollevamento di scanalature.
- E' un'altra cosa.
>> Tritolo a 3 mascelle standard, fissaggio rapido del pezzo;
- E' un'altra cosa.
>> Il letto con le costole è fatto di ghisa di alta qualità;
>> I binari di guida sono induriti e macinati, e la durezza fino a HRC52;
- E' un'altra cosa.
>> alimentazione automatica e alimentazione rapida sull'asse X/Z da una maniglia.
>> tipo USA, tipo EUROPE,Tipo italianoun posto di cambio rapido degli utensili a scelta;
- E' un'altra cosa.

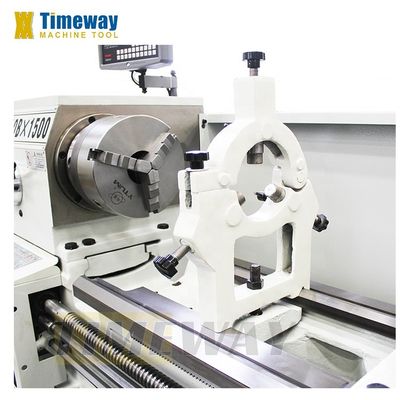

>> Il riposo costante e il riposo successivo sono di serie per il tornio a letto piatto.
>> La staffa manuale può bloccarsi e allentare rapidamente.
Prova - rotondità e cilindricità:
Precisione di rotazione della superficie esterna della barra, precisione di prova:
b. una lunghezza superiore a 5 mm;
Fabbricazione in cui il prodotto è utilizzato per la fabbricazione di apparecchiature per la produzione di apparecchiature per la fabbricazione di apparecchiature per la fabbricazione di apparecchi per la fabbricazione di apparecchi per la fabbricazione di apparecchi per la fabbricazione di apparecchi per la fabbricazione di apparecchi per la fabbricazione di apparecchi per la fabbricazione di apparecchi per la fabbricazione di apparecchi per la fabbricazione di apparecchi per la fabbricazione di apparecchi per la fabbricazione di apparecchi per la fabbricazione di apparecchi per la fabbricazione di apparecchi per la fabbricazione di apparecchi per la fabbricazione di apparecchi per la fabbricazione di apparecchi per la fabbricazione di apparecchi per la fabbricazione di apparecchi per la fabbricazione di apparecchi.
Prova - verticalità:
Precisione di rotazione della superficie terminale del disco, precisione di prova:
Verticalità: inferiore a 0,02/300 mm
Prova - rugosità:
Precisione di rotazione della superficie esterna della barra, precisione di prova: rugosità: Ra1.6um
Prova di torsione dei fili:
Filati conici di tornitura fine (Taper: 1:16, passo del filo: 3,175 mm), dopo test con un dispositivo di misura speciale, può soddisfare l'errore di passo cumulativo a 0,015/25,4 mm.
Parti di prova complete(solo per il tornio CNC orizzontale):
Tutti i torni CNC devono effettuare un processo di taglio finale dopo tutte le ispezioni standard della macchina, attraverso il taglio della superficie esterna, dei gradini, della superficie dell'arco, della superficie conica, ecc.,per controllare la stabilità del sistema CNC e le prestazioni complessive della macchina.
Perché scegliere noi
Interferometro laser Renishaw (solo per il tornio CNC orizzontale):
Prima della consegna, adotta il laser RENISHAW UK per eseguire test di precisione dinamica e offset, in modo che la macchina abbia l'elevata precisione di posizionamento e precisione di riposizionamento.
