Il tornio è dotato di doppi cerniere che permettono di fissare con potenza parti lunghe.
Il tornio è dotato di un supporto posteriore che puòparti più lunghe di supporto ausiliario.
 |

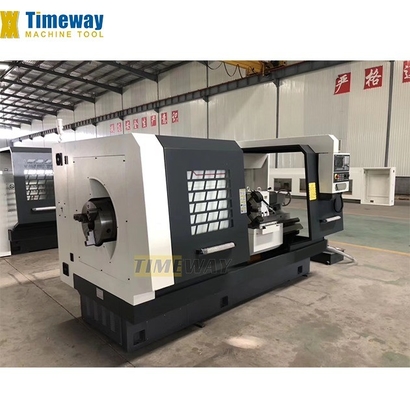

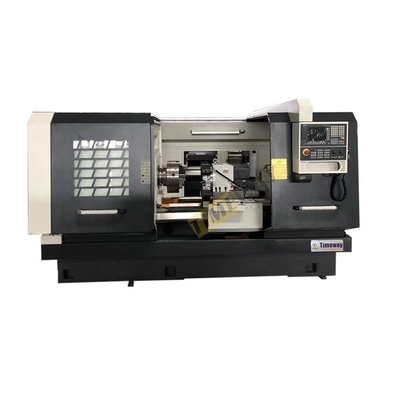

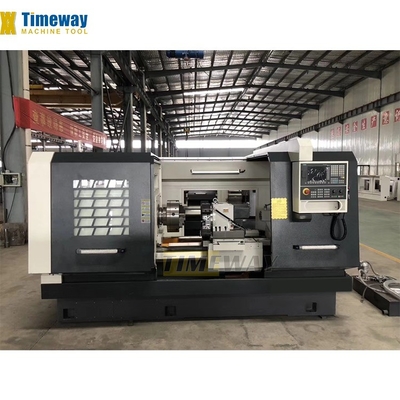

Torno per filettatura per tubi CNC personalizzabile 5600*1930*1900 Max. Peso del pezzo di lavoro kg 9000
Dettagli:
| Luogo di origine: | Henan, Cina |
| Marca: | Timeway |
| Certificazione: | ISO9001 |
| Numero di modello: | QK-280 |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 set |
|---|---|
| Prezzo: | $36,850.00/sets 1-2 sets |
| Imballaggi particolari: | Casse in legno (possono essere fumigate) |
| Capacità di alimentazione: | 150 set/set al mese |
|
Informazioni dettagliate |
|||
| Tipo: | Orizzontale | Lunghezza massima del pezzo (mm): | 3000 |
|---|---|---|---|
| Struttura: | Tornio del letto piano | Capacità di lavorazione: | Di bassa potenza |
| Max. Weight del pezzo in lavorazione (chilogrammi): | 9000 | Larghezza del letto (mm): | 356 millimetri |
| Potenza del motore a fusione ((kW): | 11 | Numero di spine: | Non sposato |
| Numero di assi: | 3 | Viaggio (asse X): | 570 millimetri |
| Viaggio (asse Z): | 850 millimetri | Accuratezza di posizionamento (mm): | ±0.001 |
| Ripetibilità (X/Y/Z) (mm): | ±0,002 | Dimensione ((L*W*H): | 5600 * 1930 * 1900 |
| Voltaggio: | 220 V | Sistema di controllo CNC: | FANUC |
| Stazioni di postazione degli attrezzi: | 4 | Peso (kg): | 7700 |
| Garanzia: | 1 anno | Punti chiave di vendita: | Automazione |
| Rapporto di prova della macchina: | Fornito | Ispezione video di uscita: | Fornito |
| Garanzia dei componenti principali: | 1 anno | CNC o no: | Cnc |
| Tipo di macchina: | Macchine a tornio CNC | Nome del prodotto: | Tornio Mechine di CNC |
| Funzione: | Fabbricazione di macchine per la lavorazione dei metalli | Precisione: | Macchina di alta precisione |
| Tipo di prodotto: | Tornio economico di CNC | Colore: | cliente facoltativo |
| Trattamento: | Macchine a tornio per la lavorazione dei metalli | Velocità dello spinello: | 5-400 giri al minuto |
| Condizione: | Nuovo | Marca di Toolpost: | HONGDA |
| Industria applicabile: | Negozi di materiali da costruzione, di riparazione di macchinari, di fabbricazione | Localizzazione dello showroom: | Nessuna |
| Tipo di commercializzazione: | Prodotto caldo 2019 | Componenti fondamentali: | Motore, pompa |
| Anno: | 2023 | Velocità massima del mandrino (rpm): | 400 giri/h |
| Scavo a fusione (mm): | 275 | Max. Lunghezza girata (mm): | 3000 |
| Port: | Porto della Cina | ||
Descrizione di prodotto
Descrizione dei prodotti
Applicazioni del tornio CNC a olio:
Il tornio CNC per il settore petrolifero soddisfa le esigenze particolari degli utilizzatori delle industrie petrolifere, geologiche, minerarie e chimiche e dell'irrigazione e del drenaggio agricolo,è in grado di tagliare vari fili di tubi dritti e affusolati di giunzioni di unione, barrette da trivellazione, tubi di fusione, tubi di scarico, tubi di fusione di pozzi e tubi di pompa d'acqua più economicamente ed efficientemente rispetto al tornio del motore,può servire come tornio motore per tagliare varie metriche, confezionamento e modulo di fili, alberi e dischi.
√ Sistema CNC FANUC/SIEMENS/GSK √ perno di grande portata (anteriore e posteriore)√ centri morti √ 4 stazioni di impianti elettrici √ sistema di raffreddamento √ lampada da lavoro √ Luce pilota √ Guardia semicercata √ Generatore di impulsi manuali (MPG) √ sistema di lubrificazione automatico √ pistola ad olio √ movimentazione manuale della coda √ Strumenti e cassetta degli attrezzi √ Cuneo e bulloni di livellamento √ Manuale d'uso (inglese) | _ Pneumatico _ Altro post di strumento _ Riposo costante Seguire _ il resto _ Climatizzatore _ Convogliatore di chip Supporto posteriore per tubo lungo _ Centri in diretta |
Specificità | Unità | QK-280 | QK-330 | QK-390 | QK-440 |
Intervallo di filettatura dei tubi | mm | 130-270 | 190-320 | 190-380 | 270-430 |
Max, girati sul letto. | mm | 1000 | 1000 | 1000 | 1000 |
Max. girare sul cross slide. | mm | 610 | 610 | 610 | 610 |
Lunghezza massima del pezzo da lavorare | mm | 1500/3000 | 1500/3000 | 1500/3000 | 1500/3000 |
Lunghezza massima di rotazione | mm | 1250/2750 | 1250/2750 | 1250/2750 | 1250/2750 |
Distanze della guida | mm | 755 | 755 | 755 | 755 |
Naso a fusione | - | Tipo di filo | Tipo di filo | Tipo di filo | Tipo di filo |
Scavo a fusione | mm | 280 | 330 | 390 | 440 |
Velocità del mandrino | rpm | 10-320 (manuale 4 passaggi) | 10-280 (3 fasi manuali) | 8-205 (3 passaggi manuali) | 8-205 (3 passaggi manuali) |
Dimensione del tubo | mm | 800 (manuale) | 780 (elettrico) | 850 (elettrico) | 1000 (elettrico) |
Incremento minimo di alimentazione dell'asse X/Z | mm | 0.001/0.001 | 0.001/0.001 | 0.001/0.001 | 0.001/0.001 |
Velocità di alimentazione rapida per asse X/Z | m/min | 4/4 | 4/4 | 4/4 | 4/4 |
Viaggio sull'asse X | mm | 520 | 520 | 520 | 520 |
Tipo di torretta | mm | V4 | V4 | V4 | V4 |
Sezione del bastone degli utensili | mm | 40x40 | 40x40 | 40x40 | 40x40 |
Indicizzazione della ripetibilità | mm | 0.008 | 0.008 | 0.008 | 0.008 |
Max. forza di taglio | N | 29400 | 29400 | 29400 | 29400 |
Diametro della piuma della coda | mm | 160 | 160 | 160 | 160 |
Viaggi di piume di coda | mm | 300 | 300 | 300 | 300 |
Penna conica della coda | - | MT2 attività di investimento | MT2 attività di investimento | MT2 attività di investimento | MT2 attività di investimento |
Potenza del motore principale | kW | 22 | 22 | 22 | 22 |
Precisione di lavoro | - Sì. | IT6-IT7 | IT6-IT7 | IT6-IT7 | IT6-IT7 |
Roverezza della superficie | - Sì. | Ra1.6 | Ra1.6 | Ra1.6 | Ra1.6 |
Lunghezza della macchina | mm | 4950/6450 | 5000/6500 | 5000/6500 | 5000/6500 |
Larghezza della macchina | mm | 2050 | 2080 | 2220 | 2220 |
Altezza della macchina | mm | 2050 | 2080 | 2120 | 2120 |
Peso della macchina | tonnellate | 10.5/12.2 | 11.5/12.5 | 12/13 | 13/14 |
Sistema CNC | - | FANUC/SIEMENS | FANUC/SIEMENS | FANUC/SIEMENS | FANUC/SIEMENS |
Dettagli della macchina
Doppia ruota (anteriore e posteriore):
Lo standard del tornio è dotato di doppi mandrini (3-ffaccia o 4-ffaccia), lo spinello può soddisfare diversi diametro lunghe barre, il foro dello spinello comprende 130mm, 200mm, 225mm, 255mm, 280mm, 300mm, 330mm, 360mm,390 mm, 440mm, 520mm, 630mm, e foratura a fusione personalizzata (5,1" ~ 24,8 ′′).

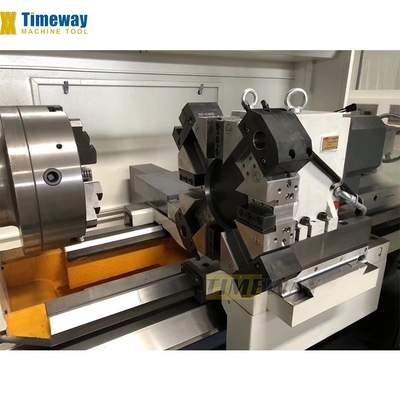

Torretta elettrica a 4 stazioni:
- Adotta una famosa torretta elettrica, alta precisione di posizionamento.
Caccia:
- La coda manuale è di serie, la coda elettrica è opzionale.

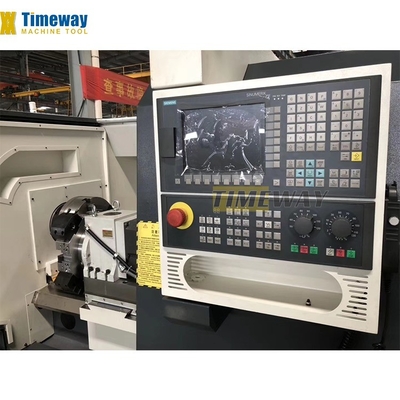

Sistema CNC:
SIEMENS, FANUC, MITSUBISHI, FAGOR, KND, HNC, GSK, ecc. per la vostra scelta.
Linea di produzione automatica per fili di tubi in acciaio (facoltativo):
Prova - rotondità e cilindricità:
Precisione di rotazione della superficie esterna della barra, precisione di prova:
b. una lunghezza superiore a 5 mm;
Fabbricazione in cui il prodotto è utilizzato per la fabbricazione di apparecchiature per la produzione di apparecchiature per la fabbricazione di apparecchiature per la fabbricazione di apparecchi per la fabbricazione di apparecchi per la fabbricazione di apparecchi per la fabbricazione di apparecchi per la fabbricazione di apparecchi per la fabbricazione di apparecchi per la fabbricazione di apparecchi per la fabbricazione di apparecchi per la fabbricazione di apparecchi per la fabbricazione di apparecchi per la fabbricazione di apparecchi per la fabbricazione di apparecchi per la fabbricazione di apparecchi per la fabbricazione di apparecchi per la fabbricazione di apparecchi per la fabbricazione di apparecchi per la fabbricazione di apparecchi per la fabbricazione di apparecchi per la fabbricazione di apparecchi.
Prova - verticalità:
Precisione di rotazione della superficie terminale del disco, precisione di prova:
Verticalità: inferiore a 0,02/300 mm
Prova - rugosità:
Precisione di rotazione della superficie esterna della barra, precisione di prova: rugosità: Ra1.6um
Prova di torsione dei fili:
Filati conici di tornitura fine (Taper: 1:16, passo del filo: 3,175 mm), dopo test con un dispositivo di misura speciale, può soddisfare l'errore di passo cumulativo a 0,015/25,4 mm.
Parti di prova complete(solo per il tornio a olio CNC):
Tutti i torni CNC devono effettuare un processo di taglio finale dopo tutte le ispezioni standard della macchina, attraverso il taglio della superficie esterna, dei gradini, della superficie dell'arco, della superficie conica, ecc.,per controllare la stabilità del sistema CNC e le prestazioni complessive della macchina.
Perché scegliere noi
Interferometro laser Renishaw (solo per il tornio CNC a olio):
Prima della consegna, adotta il laser RENISHAW UK per eseguire test di precisione dinamica e offset, in modo che la macchina abbia l'elevata precisione di posizionamento e precisione di riposizionamento.
