Alta rigidità 1 7 Spindle Taper 300mm Tailstock Quill Travel Giant Type Torno Machine
Dettagli:
| Luogo di origine: | Henan, Cina |
| Marca: | TIMAC |
| Numero di modello: | AL-2500Hx8000 |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 set |
|---|---|
| Prezzo: | $300,000.00/sets 1-2 sets |
| Imballaggi particolari: | Cassa in legno (può essere fumigata) |
| Capacità di alimentazione: | 5 set/set al mese |
|
Informazioni dettagliate |
|||
| Lunghezza massima del pezzo (mm): | 8000 | Distanza di velocità del mandrino (rpm): | 0.8 - 160 giri/h |
|---|---|---|---|
| Capacità di lavorazione: | Carro pesante | Larghezza del letto (mm): | 1600 |
| Tipo: | Orizzontale | Potenza del motore a fusione ((kW): | 75 |
| Voltaggio: | 220V-440V | Dimensione ((L*W*H): | 18577x2515x2655 mm |
| Peso (kg): | 36000 KG | Garanzia: | 1 anno |
| Punti chiave di vendita: | Lunga durata di vita | Tipo di commercializzazione: | Prodotto ordinario |
| Rapporto di prova della macchina: | Fornito | Ispezione video di uscita: | Fornito |
| Garanzia dei componenti principali: | 1 anno | Colore: | come esigenza |
| Dimensione del grilletto: | 1600/1800/2000 mm | Taper a fusione: | 1:7 |
| Capacità di carico: | 25/32/40 t | Diametro della piuma della coda: | 300/400mm |
| Viaggio trasversale dello scorrevole: | 800 mm | Viaggio longitudinale: | 8000mm |
| Viaggio tra il posticino e la parte superiore dell'utensile: | 600 mm | Viaggi di piume di coda: | 300 mm |
| Dimensione della sezione utensile: | 70x70 mm | Condizione: | Nuovo |
| Industria applicabile: | Fabbrica, vendita al dettaglio, lavori di costruzione | Localizzazione dello showroom: | Canada, Turchia, Regno Unito, Stati Uniti, Italia, Francia, Germania, Brasile, Perù, Messico, Russia |
| Componenti fondamentali: | Conducibile, pompa, ingranaggio, motore, cambio, recipiente a pressione | Max. Lunghezza girata (mm): | 7800 millimetri |
| Scavo a fusione (mm): | 85 | Anno: | 2020 |
| Port: | Porto della Cina | ||
Descrizione di prodotto
Descrizione dei prodotti
Caratteristiche:

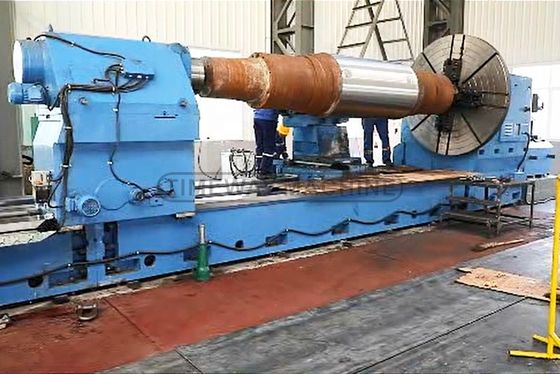

Questa macchina è un torno universale con una capacità di carico di 25/32/40 tonnellate, dopo l'utilizzo di supporto a rulli e riposo costante, carico
Per le parti dell'albero di materiali diversi, la capacità è di 40 tonnellate, è adatta per utensili in acciaio ad alta velocità e in acciaio in lega dura.
parti cilindriche e a disco, anello esterno girante, faccia finale, fessurazione, taglio,
- l'uso del supporto per gli attrezzi superiore (attraverso la ruota sospesa) per girare vari fili di lunghezza inferiore a 600 mm.
1.Il letto del tornio è una struttura integrale a tre binari rettangolari a forma di scatola, che viene gettata in fusione una tantum con fusione di alta qualità
Dopo due trattamenti di invecchiamento, la stabilità è buona; la larghezza della rotaia guida è di 1600 mm, la rigidità è di
La precisione di macinazione delle macchine di macinazione a guida importate garantisce una lunga durata di vita, un elevato
precisione e buona conservazione.
2Il meccanismo di azionamento principale della macchina utensile è azionato da un motore a corrente continua da 75 kW. Il rapporto di velocità totale della modalità di regolazione della velocità variabile è di 1:22.2, 3 passaggi di variazione di velocità, e il rapporto di velocità meccanica ed elettrica è 1:200. Il fusibile ottiene un passo senza
gamma di regolazione della velocità da 0,8 a 160 giri/min.
3.Il sistema di alimentazione è collegato al propulsore principale attraverso la barra luminosa, in modo che l'alimentazione sia direttamente correlata alla velocità del mandrino,
e la velocità di alimentazione è conveniente da selezionare.
4La piuma è una struttura rotabile, che riduce l'usura e il calore dei centri.
5- la macchina a rotazione standard dotata di coda elettrica in movimento, riduce l'intensità del lavoro dell'operatore e migliora l'efficienza del lavoro.
6.La macchina di torno fornisce due tipi di telaio centrale, cioè un telaio centrale chiuso e un telaio centrale aperto.
7.Due file di scaffalature ad alta precisione sono installate davanti e dietro la macchina, le scaffalature anteriori guidano l'alimentazione del carrello verso
realizzare il filo di tornitura, e la fila posteriore di scaffalature guida il tailstock per il movimento motorizzato.
8.Alta rigidità e fuso di alta precisione: il cuscinetto del fuso della macchina utensile adotta prodotti di marchi famosi nazionali.
La casella adotta una struttura simmetrica per rendere uniforme la deformazione termica ed evitare lo spostamento del centro del fusibile.
per ridurre la deformazione termica, la testa è lubrificata con un ciclo di bagno d'olio.
Il fusibile ben montato ha le caratteristiche di bassa temperatura
aumento, piccola deformazione termica e alta precisione, che rende il fusione mantenere una precisione relativamente stabile durante il lungo periodo
operazione.
Questa macchina è un torno universale con una capacità di carico di 25/32/40 tonnellate, dopo l'utilizzo di supporto a rulli e riposo costante, carico
Per le parti dell'albero di materiali diversi, la capacità è di 40 tonnellate, è adatta per utensili in acciaio ad alta velocità e in acciaio in lega dura.
parti cilindriche e a disco, anello esterno girante, faccia finale, fessurazione, taglio,
- l'uso del supporto per gli attrezzi superiore (attraverso la ruota sospesa) per girare vari fili di lunghezza inferiore a 600 mm.
1.Il letto del tornio è una struttura integrale a tre binari rettangolari a forma di scatola, che viene gettata in fusione una tantum con fusione di alta qualità
Dopo due trattamenti di invecchiamento, la stabilità è buona; la larghezza della rotaia guida è di 1600 mm, la rigidità è di
La precisione di macinazione delle macchine di macinazione a guida importate garantisce una lunga durata di vita, un elevato
precisione e buona conservazione.
2Il meccanismo di azionamento principale della macchina utensile è azionato da un motore a corrente continua da 75 kW. Il rapporto di velocità totale della modalità di regolazione della velocità variabile è di 1:22.2, 3 passaggi di variazione di velocità, e il rapporto di velocità meccanica ed elettrica è 1:200. Il fusibile ottiene un passo senza
gamma di regolazione della velocità da 0,8 a 160 giri/min.
3.Il sistema di alimentazione è collegato al propulsore principale attraverso la barra luminosa, in modo che l'alimentazione sia direttamente correlata alla velocità del mandrino,
e la velocità di alimentazione è conveniente da selezionare.
4La piuma è una struttura rotabile, che riduce l'usura e il calore dei centri.
5- la macchina a rotazione standard dotata di coda elettrica in movimento, riduce l'intensità del lavoro dell'operatore e migliora l'efficienza del lavoro.
6.La macchina di torno fornisce due tipi di telaio centrale, cioè un telaio centrale chiuso e un telaio centrale aperto.
7.Due file di scaffalature ad alta precisione sono installate davanti e dietro la macchina, le scaffalature anteriori guidano l'alimentazione del carrello verso
realizzare il filo di tornitura, e la fila posteriore di scaffalature guida il tailstock per il movimento motorizzato.
8.Alta rigidità e fuso di alta precisione: il cuscinetto del fuso della macchina utensile adotta prodotti di marchi famosi nazionali.
La casella adotta una struttura simmetrica per rendere uniforme la deformazione termica ed evitare lo spostamento del centro del fusibile.
per ridurre la deformazione termica, la testa è lubrificata con un ciclo di bagno d'olio.
Il fusibile ben montato ha le caratteristiche di bassa temperatura
aumento, piccola deformazione termica e alta precisione, che rende il fusione mantenere una precisione relativamente stabile durante il lungo periodo
operazione.
Specificità | Unità | AL-2500H | AK-520 |
Max, girati sul letto. | mm | 2500 | |
Max. girare sul cross slide. | mm | 2200 | 520 |
Distanza tra i centri | mm | 3000 ~ 20000 | 300 |
Max. coppia di scarico | N.m. | 80000 | |
Larghezza del letto | mm | 1600 (3 slideway) | |
Capacità di carico | tonnellate | 32 | |
Conico di fusione | - | 75° | |
Diametro della spina | mm | 1600/1800/2000 | C8 |
Intervallo di velocità dello spinello | rpm | 0.8-160 (senza passo) | 80 |
Intervallo di alimentazione longitudinale | mm | 0.125-48 (18) | 1:20/86 |
Intervallo di alimentazione incrociata | mm | 0.063-24 (18) | 25-2000 |
Filtro metrico | mm | 2-40 | |
Filo di pollice | TPI | 1-14 | |
Filtro di modulo | MP | 1.5-20 | |
Max. percorso del diapositivo trasversale | mm | 800 | |
Max. percorso dello scivolo superiore | mm | 600 | |
Sezione del bastone degli utensili | mm | 70x70 | |
Diametro della piuma della coda | mm | 300 | |
Viaggi di piume di coda | mm | 300 | |
Penna conica della coda | - | 100, n. 1:7 | |
Velocità di alimentazione rapida della coda | mm/min | 3000 | |
Velocità di alimentazione rapida della piuma di coda | mm/min | 664 | |
Potenza del motore principale | kW | 75 | |
Lunghezza della macchina | mm | 13577~21577 | |
Larghezza della macchina | mm | 2515 | |
Altezza della macchina | mm | 2655 |
· 4 mascelle di carico pesante · riposo costante (più di 3 metri di lunghezza) · Seguire il riposo (oltre 3 M di lunghezza) · Corsa elettrica mobile · Centro morto della coda · 4 postazioni di attrezzature · Sistema di raffreddamento · Lampada da lavoro · Strumenti e cassetta degli attrezzi · Cuneo e bulloni di livellamento · Manuale d'uso (inglese) | · Indicatore digitale a 2 o 3 assi · Protezione da sfregamento · Protezione del palo utensile · Protezione contro gli spruzzi posteriori · Cambio rapido dell'attrezzatura · Fabbricazione per la rettifica |

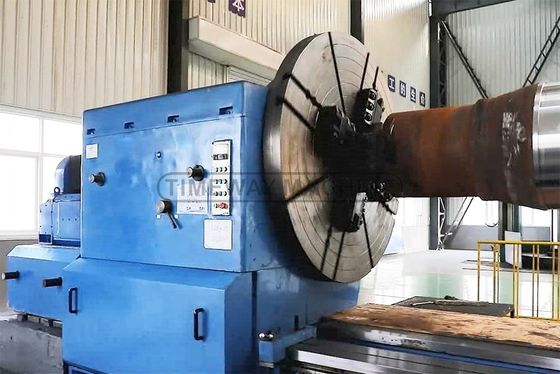

Casella a fusione:
Per la macchina di torno, lo spinello attraverso il foro
diametro 85 mm, struttura a scatola divisa, elevata rigidità di contatto; spindle con supporto anteriore e posteriore tipo supporto a due punti
La struttura meccanica, in modo che i grandi torni di radial run-out e axiale run-out, alta precisione di rotazione.
e precisione di macinatura degli ingranaggi, alta precisione, regolare funzionamento, basso rumore.
diametro 85 mm, struttura a scatola divisa, elevata rigidità di contatto; spindle con supporto anteriore e posteriore tipo supporto a due punti
La struttura meccanica, in modo che i grandi torni di radial run-out e axiale run-out, alta precisione di rotazione.
e precisione di macinatura degli ingranaggi, alta precisione, regolare funzionamento, basso rumore.

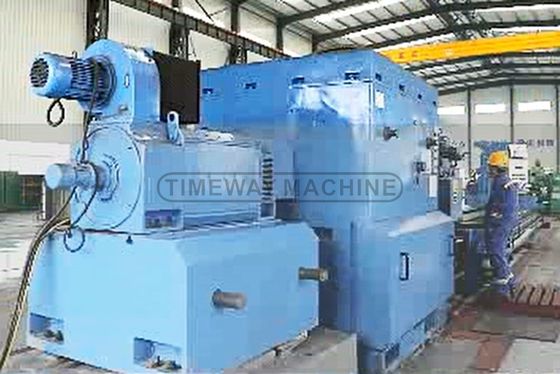

Motore principale a corrente continua di 75 kW:
I torni pesanti possono ottenere velocità a fusione
0.8-160 giri/min con trasmissione senza passaggio, la trasmissione principale è azionata dal motore principale DC 75 KW, grande coppia e forte forza di rotazione per il taglio pesante,la velocità del mandrino è regolata mediante regolazione della pressione e del magnetismo.
0.8-160 giri/min con trasmissione senza passaggio, la trasmissione principale è azionata dal motore principale DC 75 KW, grande coppia e forte forza di rotazione per il taglio pesante,la velocità del mandrino è regolata mediante regolazione della pressione e del magnetismo.

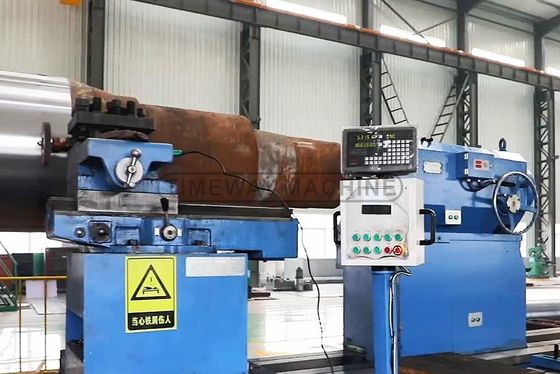

Trasporto:
Il sistema di alimentazione del tornio è collegato al sistema principale
guidare attraverso la barra di luce, in modo che l'alimentazione è direttamente correlata alla velocità del fusione, e la velocità di alimentazione convenient per selezionare.
Due file di scaffalature ad alta precisione sono installate davanti e dietro i torni pesanti giganti, i scaffalatori anteriori guidano il
Il carro alimentare per realizzare i fili di tornitura, e il rack posteriore spinge il movimento motorizzato nemico.
guidare attraverso la barra di luce, in modo che l'alimentazione è direttamente correlata alla velocità del fusione, e la velocità di alimentazione convenient per selezionare.
Due file di scaffalature ad alta precisione sono installate davanti e dietro i torni pesanti giganti, i scaffalatori anteriori guidano il
Il carro alimentare per realizzare i fili di tornitura, e il rack posteriore spinge il movimento motorizzato nemico.
Tre binari scorrevoli:
Il grande carico pesante adotta la struttura di tre binari scivolosi, la larghezza del letto è fino a 1600 mm, alta rigidità e forte antivibrazione in modo che la capacità di carico sia di 40 tonnellate.Le rotaie dei torni sono indurite a media frequenza (HRC68), e macinato mediante macinazione ferroviaria importata
Quindi i pesanti hanno una lunga durata di vita, alta rigidità e buona stabilità.
Quindi i pesanti hanno una lunga durata di vita, alta rigidità e buona stabilità.

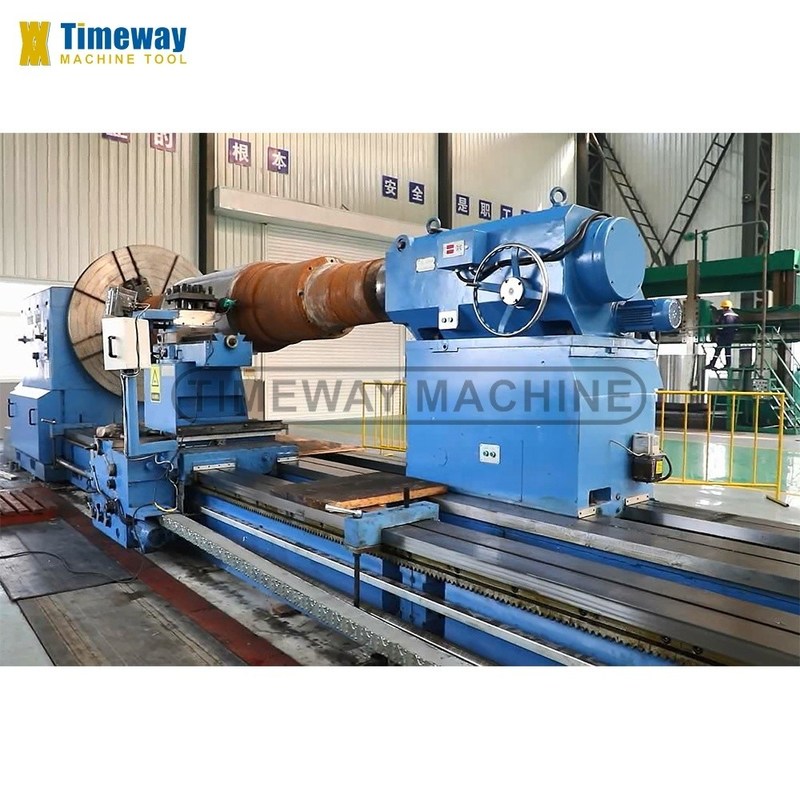

Caccia:
Alta rigidità e grande capacità di carico.
Diametro della coda: 400 mm
Angolo conico centrale: 75°
Viaggio effettivo della coda: 300 mm
Corsa di movimento trasversale della coda: 15 mm
Diametro della coda: 400 mm
Angolo conico centrale: 75°
Viaggio effettivo della coda: 300 mm
Corsa di movimento trasversale della coda: 15 mm
Sostituzione costante e supporto dei rulli:
I torni giganti sono standard dotati di riposo costante, il supporto a rulli è opzionale per la scelta del cliente.
Apparecchi elettrici:
Disponibilità del filo, marcatura CE dei componenti elettrici.
