Velocità del tornio 3.15-315 21 Macchina per torno parallelo 2000 mm per Torno parallelo
Dettagli:
| Luogo di origine: | Henan, Cina |
| Marca: | TIMAC TIMEWAY |
| Numero di modello: | AL-2000 |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 set |
|---|---|
| Prezzo: | $80,000.00/sets 1-2 sets |
| Imballaggi particolari: | Cassa di legno o di compensato |
| Capacità di alimentazione: | 50 Set/Set al mese. |
|
Informazioni dettagliate |
|||
| Lunghezza massima del pezzo (mm): | 3000 | Distanza di velocità del mandrino (rpm): | 3.15 - 315 giri/h |
|---|---|---|---|
| Capacità di lavorazione: | Carro pesante | Larghezza del letto (mm): | 1100 |
| Tipo: | Orizzontale | Potenza del motore a fusione ((kW): | 30 |
| Voltaggio: | Come richiesta del cliente | Dimensione ((L*W*H): | 6120x2430x2580 mm |
| Peso (kg): | 15000 KG | Garanzia: | 1 anno |
| Punti chiave di vendita: | Prezzo competitivo | Tipo di commercializzazione: | Prodotto ordinario |
| Rapporto di prova della macchina: | Fornito | Ispezione video di uscita: | Fornito |
| Garanzia dei componenti principali: | 1 anno | Max. Turning Diameter: | 2000 mm |
| Diametro di rotazione massimo della barra: | 1650 mm | Peso massimo del pezzo da lavorare: | 16 o 20 t |
| Velocità del tornio: | 3.15-315 (21); 3.5-291 (12) | Viaggi sull'asse X: | 900 mm |
| Viaggio della diapositiva superiore: | 360mm | Diametro della manica della coda: | 260 mm |
| Viaggio della manica della contropunta: | 300 mm | Tipo di guida: | Larghezza 1100 mm rotaie rettangolari |
| Servizio post-vendita: | Supporto online | Condizione: | Nuovo |
| Scavo a fusione (mm): | 100 | Industria applicabile: | Negozi di riparazione di macchine, fabbriche |
| Localizzazione dello showroom: | Canada, Turchia, Regno Unito, Stati Uniti, Italia, Francia, Germania, Brasile, Perù, Russia, Sudafri | Componenti fondamentali: | Conducibile, pompa, ingranaggio, motore, cambio, recipiente a pressione |
| Max. Lunghezza girata (mm): | 2800 millimetri | Anno: | 2020 |
| Port: | Porto della Cina | ||
Descrizione di prodotto
Macchine per torni orizzontali Macchine per torni paralleli ad uso pesante
* * * AL-1250
* * * * AL-1600
* * * * AL-1800
* * * * * AL-2000
Le macchine a tornio parallelo per lavori pesanti sono adatte a vari lavori di tornitura, quali la tornitura di superfici cilindriche esterne e interne, le facce terminali e la tornitura di filettini metrici o pollici,di larghezza superiore a 50 mm,, ect.
La rotazione motorizzata a curva corta può essere eseguita con lo scivolo superiore in modo indipendente, mentre la rotazione motorizzata a curva lunga può essere eseguita con lo scivolo superiore combinato con l'alimentazione longitudinale.
Caratteristiche:
1Questi torni paralleli pesanti adottano 1100 mm di larghezza rettangolare induzione indurito e terra letto-guida-vie, in modo di eccellente stabilità,con un'elevata rigidità e con un peso massimo di 16 tonnellate tra i centri.
2. Il fusibile principale è di cuscinetti a rulli di precisione con struttura di supporto a tre punti, assicurando l'alta precisione per la runout del tornio parallelo.
3. Guida della sella con cintura rivestita di teflon, struttura rotante di penna per ridurre al minimo l'attrito e la generazione di calore.
Principali specifiche tecniche:
| Specificità | Unità | AL-1250 | AL-1600 | AL-1800 | AL-2000 | ||
| Capacità | Sballato sul letto. | mm | 1250 | 1600 | 1800 | 2000 | |
| Passare la carrozza | mm | 900 | 1250 | 1280 | 1650 | ||
| Lunghezza massima del pezzo da lavorare | mm | 3000 ~ 20000 | |||||
| Lunghezza massima di rotazione | mm | 2800 ~ 19800 | |||||
| Distanze della guida | mm | 1100 | |||||
| Fusoliera | Codice del naso del fusibile | mm | A2-15 | ||||
| Spindle through bole | mm | 100 | |||||
| Foratura conipra dello spinello | - | metrica 140 | |||||
| Numero di velocità di rotazione in avanti | varietà | 21 specie | |||||
| Numero di giri in retromarcia | varietà | 12 specie | |||||
| Velocità del mandrino | In avanti | r/min | 3.15~315 | ||||
| Ritorno | r/min | 3.5~291 | |||||
| Movimento dell'alimentazione | Numero di alimentazioni per rotazione (longitudinale/trasversale) | varietà | 56/56 specie | ||||
| Alimentazione per rivoluzione | Lungo | mm/r | 0.1~12(0.004"~0.473") | ||||
| Trasversale | mm/r | 0.05~6 ((0.002"~0.236') | |||||
| Fabbricazione in cui il prodotto è utilizzato | mm/r | 0.025~3(0.001'~0.118") | |||||
| Numero e intervallo di filo metrico | mm | 44■ 1 ~ 120 mm | |||||
| Numero e intervallo di filo di pollice | TPI | 3128~1/4" | |||||
| Numero e intervallo del filo del modulo | mm | 45;0.5~60 mm | |||||
| Numero e intervallo del filo di passo diametrale | DP | 38■1/2~56DP | |||||
| Punto utensile | Distanza tra la linea centrale dello spinello e il piano di riposo dello strumento | mm | 53 | ||||
| Sezione del bastone degli utensili | mm | 50 | |||||
| Distanza di oscillazione del palo utensile | ° | ± 90° | |||||
| Max. percorso dello scivolo superiore | mm | 380 | |||||
| Max. percorso del diapositivo trasversale | mm | 740(29") | 850 ((33') | 850 | 850(33") | ||
| Trasferimento della posta dell'utensile per giro dello scivolo del scivolo superiore o trasversale | mm | 0.05 ((0.002") | |||||
| Velocità di marcia rapida | Lungo | mm/min | 3740 | ||||
| Trasversale | mm/min | 1870 | |||||
| Slide superiore | mm/min | 935 | |||||
| Fabbricazione | Diametro della piuma della coda | mm | 200 ((8') | ||||
| Viaggio della piuma di coda | mm | 300 (((12") | |||||
| Foratura conipera di piuma di coda |
| Morse 6 | |||||
| Dimensione complessiva della macchina | Altezza | mm | 2120 | 2670 | 2770 | 2870 | |
| Larghezza | mm | 2360 | |||||
| Peso massimo del pezzo da lavorare | kg | 15000 (AL-2000x3M) | |||||
| Casella a fusione e carrello:
Il naso del fusibile del tornio parallelo è A2-15, standard dotato di 4 mascelle di diametro 1600 mm.
La macchina di tornitura parallela può ottenere 33 passi di velocità del mandrino attraverso cambi di marcia, assicurando vari tipi di esigenze di lavorazione.

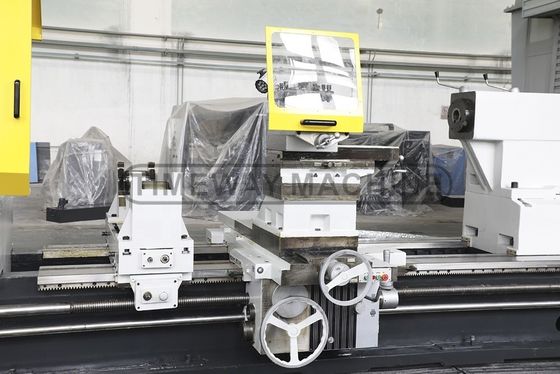

Il carrello del tornio può realizzare taglio automatico e alimentazione rapida sulla croce, direzione longitudinale e alimentazione meccanica di finitura per il palo utensile superiore.
|
| Apparecchi elettrici:

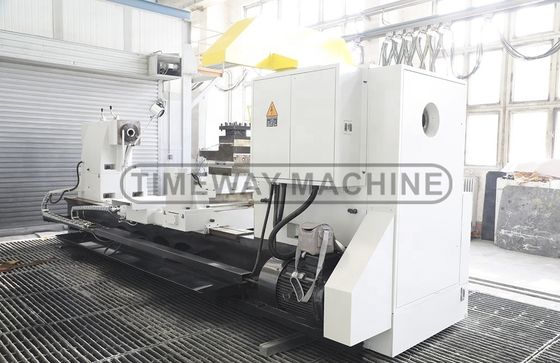

L'armadio elettrico è installato sul retro del parallelo, è bello e conveniente da trasportare.
L'armadio elettrico è conforme allo standard CE, tutti i componenti elettrici adottano marchi famosi, i clienti scelgono anche il marchio che ti piace.
| |
| | di cilindrata inferiore o uguale a:
Lo standard di tornitore parallelo pesante è dotato di coilstock elettrico in movimento, riducendo l'intensità del lavoro degli operatori. |
| Riposo costante:
Come configurazione standard, il riposo costante soddisfa tagliando sottile e lunga barra, per garantire la precisione di lavorazione. | |
| | supporto a rulli:
Il supporto a rulli viene utilizzato per caricare parti pesanti e di grandi dimensioni, aumentando la capacità di carico fino a 20 tonnellate del tornio parallelo. |
