Max. lunghezza girata mm 3800 macchina CNC automatica per la lavorazione di buchi a fusoli di 6 tonnellate
Dettagli:
| Luogo di origine: | Henan, Cina |
| Marca: | TIMAC TIMEWAY |
| Numero di modello: | AK-1250B/AK-1000B |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 set |
|---|---|
| Prezzo: | $100,000.00/sets 1-2 sets |
| Imballaggi particolari: | In casse di compensato. |
| Capacità di alimentazione: | 200 set/set al mese |
|
Informazioni dettagliate |
|||
| Tipo: | Orizzontale | Lunghezza massima del pezzo (mm): | 4000 |
|---|---|---|---|
| Struttura: | Tornio del letto piano | Capacità di lavorazione: | Carro pesante |
| Max. Weight del pezzo in lavorazione (chilogrammi): | 6000 | Larghezza del letto (mm): | 755 millimetri |
| Potenza del motore a fusione ((kW): | 30 | Numero di spine: | Non sposato |
| Numero di assi: | 2 | Viaggio (asse X): | 570 millimetri |
| Viaggio (asse Z): | 4000 mm | Accuratezza di posizionamento (mm): | ± 0.01 |
| Ripetibilità (X/Y/Z) (mm): | ± 0.008 | Dimensione ((L*W*H): | 7300x2530x2150 mm |
| Voltaggio: | su richiesta | Sistema di controllo CNC: | FANUC |
| Stazioni di postazione degli attrezzi: | 4 | Peso (kg): | 13000 |
| Garanzia: | 1 anno | Punti chiave di vendita: | Livello elevato di sicurezza |
| Rapporto di prova della macchina: | Fornito | Ispezione video di uscita: | Fornito |
| Garanzia dei componenti principali: | 1 anno | Tipo di trattamento: | Automazione |
| tipo della torretta: | 4/6/8 Torretta elettrica della stazione | Tempo del cambiamento dello strumento: | 2.6s |
| Precisione di posizionamento della torretta: | 0.01 mm | Dimensione della sezione utensile: | 40x40 mm |
| Dimensione del grilletto: | 1000 mm | Pinna di coda: | MT6 |
| Diametro della piuma della coda: | 160 mm | Viaggi di piume di coda: | 300 mm |
| Servizio post-vendita: | Supporto online | Condizione: | Nuovo |
| Scavo a fusione (mm): | 130 | Marca di Toolpost: | YANTAI |
| Industria applicabile: | Negozi di abbigliamento, negozi di materiali da costruzione, negozi di riparazione di macchinari, ri | Localizzazione dello showroom: | Canada, Turchia, Regno Unito, Stati Uniti, Italia, Germania, Brasile, Messico, Russia, Spagna, Uzbek |
| Anno: | Ultimo giorno | Velocità massima del mandrino (rpm): | 320 giri/h |
| Max. Lunghezza girata (mm): | 3800 | Tipo di commercializzazione: | Prodotto caldo 2021 |
| Componenti fondamentali: | Cuscinetto, motore, pompa, ingranaggio, PLC, recipiente a pressione, cambio, sistema CNC | Port: | Porto della Cina |
Descrizione di prodotto

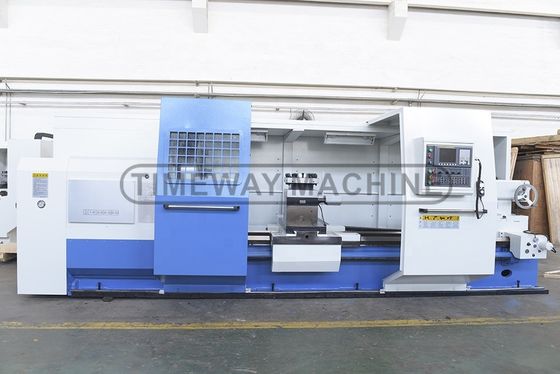

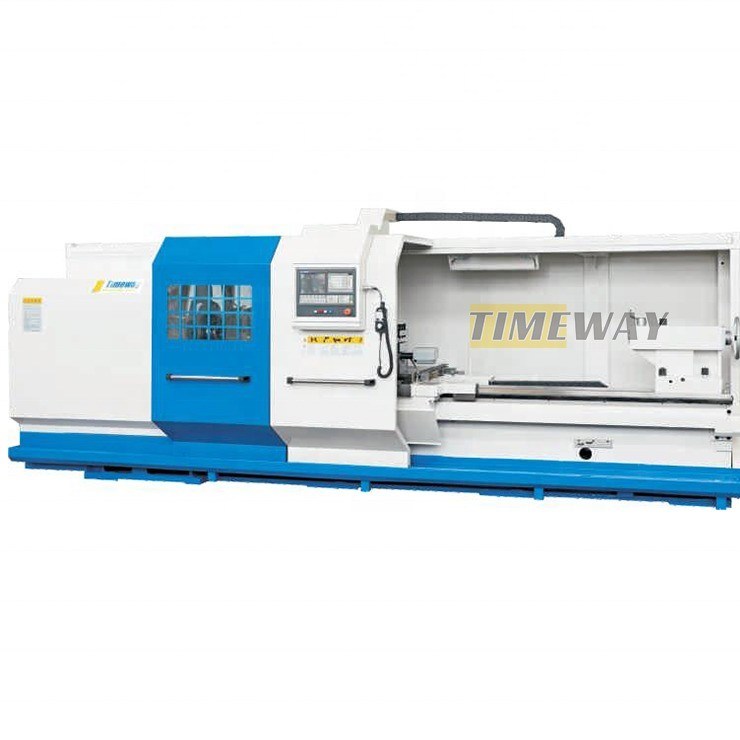

tornitore CNC orizzontale pesante
Descrizione dei prodotti
√ Sistema CNC FANUC/GSK/SIEMENS √ 4 mascelle √ 4 stazioni di impianti elettrici √ lampada da lavoro √ sistema di raffreddamento √ Guardia semicercata √ Generatore di impulsi manuali (MPG) √ centri morti √ pistola ad olio √ Luce pilota √ pompa di lubrificazione automatica √ movimentazione manuale della coda √ Strumenti e cassetta degli attrezzi √ Cuneo e bulloni di livellamento √ Manuale d'uso (inglese) | √ Cintura elettrica √ riposo costante √ Seguire il riposo √ postazione utensili a 6 stazioni √Centri in diretta √ Climatizzatore √ Trasportatore a schegge √ Guardia completa |
Specificità | Unità | AK-1000B | AK-1250B | AK-1400B | AK-1600B | |||
Max, girati sul letto. | mm | 1000 | 1250 | 1400 | 1640 | |||
Max... sventola sul cross slide. | mm | 630 | 880 | 1030 | 1250 | |||
Distanza tra i centri | mm | 1000/1500/2000/3000/4000/5000/6000/8000/10000/12000/- | ||||||
Lunghezza massima di rotazione | mm | 730/1300/1800/2800/3800/4800/5800/7800/9800/11800/- | ||||||
Larghezza del letto | mm | 755 | 755 | 755 | 755 | |||
Capacità di carico | kg | 6000 (opzione: 8000) | 6000 (opzione: 8000) | 6000 (opzione: 8000) | 6000 (opzione: 8000) | |||
Naso a fusione | mm | A2-15 | A2-15 | A2-15 | A2-15 | |||
Scavo a fusione | mm | 130 | 130 | 130 | 130 | |||
Conico di fusione | - | Metrica 140 | Metrica 140 | Metrica 140 | Metrica 140 | |||

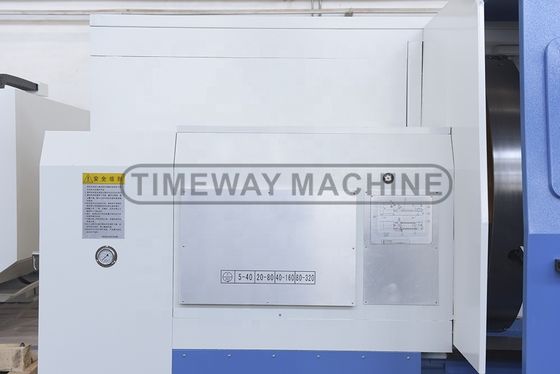

Velocità del mandrino (Hydraulic 4steps, stepless) | rpm | 5-320 | 5-320 | 5-320 | 5-320 | |||
Altezza centrale | mm | 500 | 625 | 700 | 820 | |||
Dimensione del tubo (4-maxi) | mm | 1000 | 1000 | 1000 | 1000 | |||
Asse X/Z min. unità di alimentazione | mm | 0.001/0.001 | 0.001/0.001 | 0.001/0.001 | 0.001/0.001 | |||
Velocità di alimentazione rapida per asse X/Z | mm/min | 3000/5000 | 3000/5000 | 3000/5000 | 3000/5000 | |||
Viaggio incrociato (X) | mm | 570 | 570 | 690 | 630 | |||
Tipo di palo utensile | - | V4/V6/V8 | V4/V6/V8 | V4/V6/V8 | V4/V6/V8 | |||
Tempo di cambio utensile | s | 2.6 | 2.6 | 2.6 | 2.6 | |||
Precisione di posizionamento ripetuta della torretta | mm | 0.01 | 0.01 | 0.01 | 0.01 | |||
Dimensione della sezione utensile | mm | 40x40 | 40x40 | 40x40 | 40x40 | |||
Diametro della piuma della coda | mm | 160 | 160 | 160 | 160 | |||
Viaggi di piume di coda | mm | 300 | 300 | 300 | 300 | |||
Penna conica della coda | - | MT2 attività di investimento | MT2 attività di investimento | MT2 attività di investimento | MT2 attività di investimento | |||
Sistema CNC | - | FANUC/GSK/SIEMENS | FANUC/GSK/SIEMENS | FANUC/GSK/SIEMENS | FANUC/GSK/SIEMENS | |||
Precisione di lavoro | - | IT6-IT7 | IT6-IT7 | IT6-IT7 | IT6-IT7 | |||
Roverezza della superficie | μm | Ra1.6 | Ra1.6 | Ra1.6 | Ra1.6 | |||
Potenza del motore principale | kW | 30 | 30 | 30 | 30 | |||
Peso della macchina | kg | 9800/10200/10600/11800/13000/14800/16600/20600/24600/28600/- | ||||||
Lunghezza della macchina | mm | 4300/4800/5300/6300/7300/8300/9300/11300/13300/15300/- | ||||||
Larghezza della macchina | mm | 2530 | 2530 | 2780 | 2780 | |||
Altezza della macchina | mm | 2150 | 2150 | 2600 | 2600 | |||
Dettagli della macchina

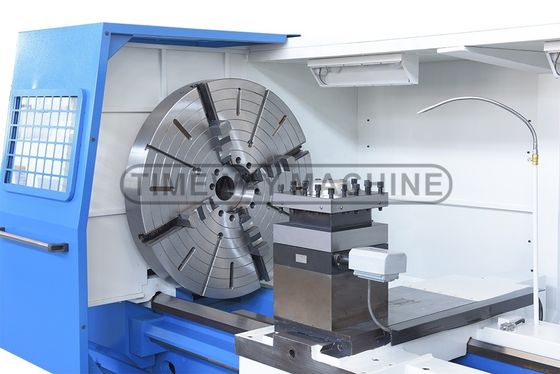

Chuck:
- Cracca indipendente a 4 mascelle standard per la pinzazione di parti di forma speciale.
Torretta elettrica a 4 stazioni:
- Adotta una famosa torretta elettrica, alta precisione di posizionamento.

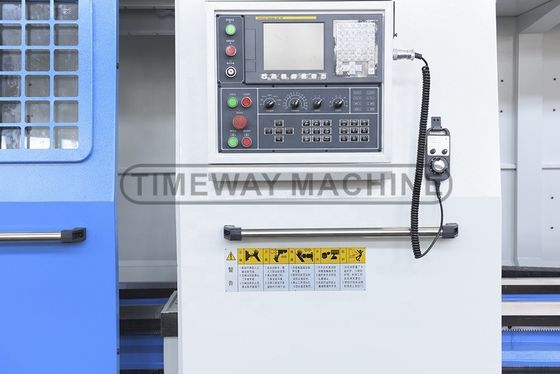

Sistema CNC:
SIEMENS, FANUC, MITSUBISHI, FAGOR, KND, HNC, GSK, ecc. per la vostra scelta.

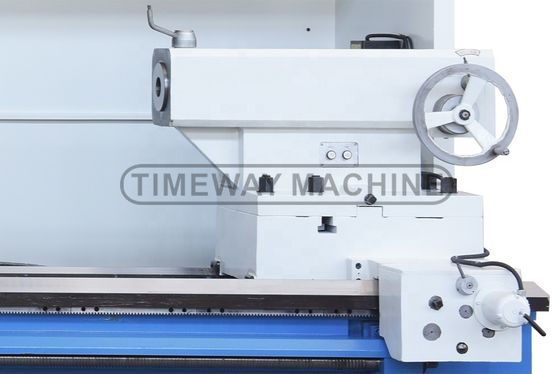

Caccia:
La coda manuale è di serie, la coda elettrica è opzionale.
Apparecchiatura elettrica conforme alla norma CE:
Disegno elettrico chiaro e pulito;
Adottare componenti elettrici di norma CE.
Pompa di lubrificazione automatica:
Lubrificare automaticamente e in modo intermittente ogni rotaia guida per prolungare la durata di vita della macchina.
Torretta verticale a 4 stazioni:
Norme
Torretta verticale a 6 stazioni:
Opzionale
Torretta orizzontale a 6 stazioni:
Opzionale
Prova - rotondità e cilindricità:
Precisione di rotazione della superficie esterna della barra, precisione di prova:
b. una lunghezza superiore a 5 mm;
Fabbricazione in cui il prodotto è utilizzato per la fabbricazione di apparecchiature per la produzione di apparecchiature per la fabbricazione di apparecchiature per la fabbricazione di apparecchi per la fabbricazione di apparecchi per la fabbricazione di apparecchi per la fabbricazione di apparecchi per la fabbricazione di apparecchi per la fabbricazione di apparecchi per la fabbricazione di apparecchi per la fabbricazione di apparecchi per la fabbricazione di apparecchi per la fabbricazione di apparecchi per la fabbricazione di apparecchi per la fabbricazione di apparecchi per la fabbricazione di apparecchi per la fabbricazione di apparecchi per la fabbricazione di apparecchi per la fabbricazione di apparecchi per la fabbricazione di apparecchi per la fabbricazione di apparecchi per la fabbricazione di apparecchi.
Prova - verticalità:
Precisione di rotazione della superficie terminale del disco, precisione di prova:
Verticalità: inferiore a 0,02/300 mm
Prova - rugosità:
Precisione di rotazione della superficie esterna della barra, precisione di prova: rugosità: Ra1.6um
Prova di torsione dei fili:
Filati conici di tornitura fine (Taper: 1:16, passo del filo: 3,175 mm), dopo test con un dispositivo di misura speciale, può soddisfare l'errore di passo cumulativo a 0,015/25,4 mm.
Parti di prova complete:
Tutti i torni CNC devono effettuare un processo di taglio finale dopo tutte le ispezioni standard della macchina, attraverso il taglio della superficie esterna, dei gradini, della superficie dell'arco, della superficie conica, ecc.,per controllare la stabilità del sistema CNC e le prestazioni complessive della macchina.
