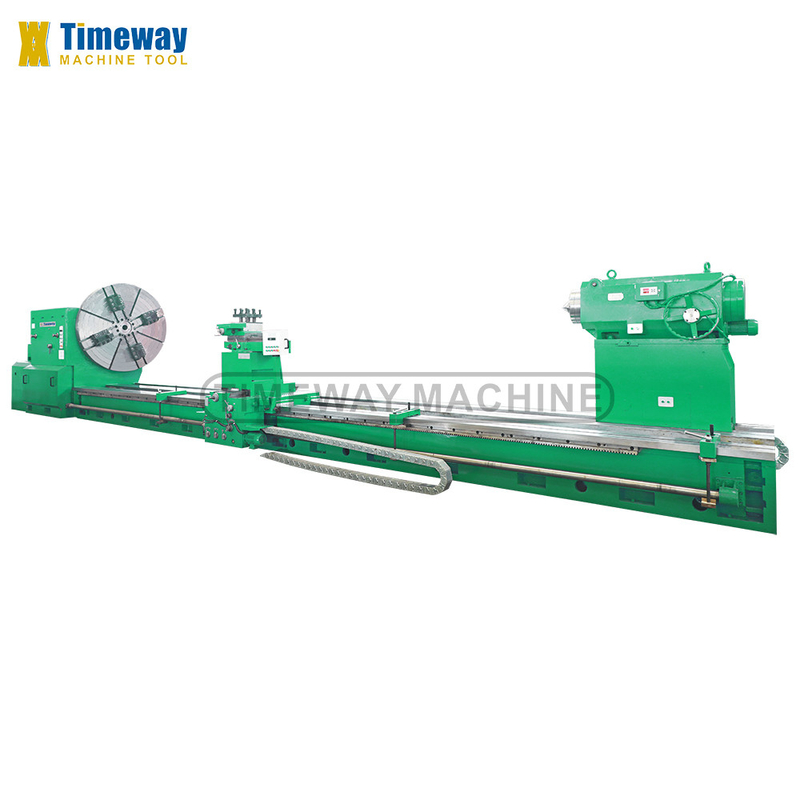

40 tonnellate gigante orizzontale pesante grande tornitura con Max. Swing Over Cross Slide 2200mm
Dettagli:
| Luogo di origine: | Henan, Cina |
| Marca: | TIMAC |
| Numero di modello: | Altre misure: |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 set |
|---|---|
| Prezzo: | $450,000.00/sets 1-1 sets |
| Imballaggi particolari: | Pallet di legno. |
| Capacità di alimentazione: | 10 set/set al mese |
|
Informazioni dettagliate |
|||
| Lunghezza massima del pezzo (mm): | 10000 | Distanza di velocità del mandrino (rpm): | 0.8 - 160 giri/h |
|---|---|---|---|
| Capacità di lavorazione: | Carro pesante | Larghezza del letto (mm): | 1600 |
| Tipo: | Orizzontale | Potenza del motore a fusione ((kW): | 75 |
| Voltaggio: | 220V-440V | Dimensione ((L*W*H): | 13577x2515x2655 mm |
| Peso (kg): | 40000 kg | Garanzia: | 1 anno |
| Punti chiave di vendita: | Forza di taglio pesante | Tipo di commercializzazione: | Prodotto ordinario |
| Rapporto di prova della macchina: | Fornito | Ispezione video di uscita: | Fornito |
| Garanzia dei componenti principali: | 1 anno | TPI: | 1-14 |
| Classificazione automatica: | Manuale | Servizio post-vendita: | Ingegneri disponibili per il servizio di macchine all'estero |
| Tipo di prodotto: | Torno orizzontale pesante | Capacità di carico: | 40tons |
| Scorrevole dell'incrocio di Max. Swing Over: | 2200 mm | Distanza fra i centri: | 3000-20000 mm |
| Max. coppia di scarico: | 80000N.m. | Larghezza del letto: | 1600 mm ((3 slitta) |
| Max. Travel dello scorrevole trasversale: | 800 mm | Condizione: | Nuovo |
| Industria applicabile: | Impianti di fabbricazione, opere di costruzione | Localizzazione dello showroom: | Canada, Stati Uniti, Italia, Germania, Brasile, Perù, Messico, Russia, Spagna, Cile, Emirati Arabi U |
| Componenti fondamentali: | Conducibile, pompa, ingranaggio, motore, cambio, recipiente a pressione | Max. Lunghezza girata (mm): | 9800 mm |
| Scavo a fusione (mm): | 85 | Anno: | 2020 |
| Port: | Porto della Cina | ||
Descrizione di prodotto
Descrizione dei prodotti
Caratteristiche:
1Il letto della macchina è una struttura integrata a tre rotaie rettangolari a forma di scatola, che viene versata in colata una tantum con colata di alta qualità
Dopo due trattamenti di invecchiamento, la stabilità è buona; la larghezza della rotaia guida è di 1600 mm, la rigidità è di
La precisione di macinazione delle macchine di macinazione a guida importate garantisce una lunga durata di vita, un elevato
precisione e buona conservazione.
2Il meccanismo di azionamento principale della macchina utensile è azionato da un motore a corrente continua da 75 kW. Il rapporto di velocità totale della modalità di regolazione della velocità variabile è di 1:22.2, 3 passaggi di variazione di velocità, e il rapporto di velocità meccanica ed elettrica è 1:200Il mandrino ottiene un intervallo di regolazione della velocità senza gradini da 0,8 a 160 giri/min.
3Il sistema di alimentazione è collegato al propulsore principale attraverso la barra luminosa, in modo che l'alimentazione sia direttamente correlata alla velocità del mandrino e la velocità di alimentazione sia conveniente da selezionare.
4La piuma è una struttura rotabile, che riduce l'usura e il calore dei centri.
5. La macchina utensile standard dotata di coilstock elettrico in movimento, riduce l'intensità del lavoro dell'operatore e migliora l'efficienza del lavoro.
6Questa serie di macchine utensili fornisce due tipi di telaio centrale, ovvero un telaio centrale chiuso e un telaio centrale aperto.
7Due file di scaffalature ad alta precisione sono installate davanti e dietro la macchina, le scaffalature anteriori guidano l'alimentazione del carrello verso
realizzare il filo di tornitura, e la fila posteriore di scaffalature guida il tailstock per il movimento motorizzato.
8. Alta rigidità e spindle di alta precisione: il cuscinetto del spindle della macchina utensile adotta prodotti di marchi famosi nazionali.
La casella adotta una struttura simmetrica per rendere uniforme la deformazione termica ed evitare lo spostamento del centro del fusibile.
per ridurre la deformazione termica, la testa è lubrificata con un ciclo di bagno d'olio.
Il fusibile ben montato ha le caratteristiche di bassa temperatura
aumento, piccola deformazione termica e alta precisione, che rende il fusione mantenere una precisione relativamente stabile durante il lungo periodo
operazione.
Dopo due trattamenti di invecchiamento, la stabilità è buona; la larghezza della rotaia guida è di 1600 mm, la rigidità è di
La precisione di macinazione delle macchine di macinazione a guida importate garantisce una lunga durata di vita, un elevato
precisione e buona conservazione.
2Il meccanismo di azionamento principale della macchina utensile è azionato da un motore a corrente continua da 75 kW. Il rapporto di velocità totale della modalità di regolazione della velocità variabile è di 1:22.2, 3 passaggi di variazione di velocità, e il rapporto di velocità meccanica ed elettrica è 1:200Il mandrino ottiene un intervallo di regolazione della velocità senza gradini da 0,8 a 160 giri/min.
3Il sistema di alimentazione è collegato al propulsore principale attraverso la barra luminosa, in modo che l'alimentazione sia direttamente correlata alla velocità del mandrino e la velocità di alimentazione sia conveniente da selezionare.
4La piuma è una struttura rotabile, che riduce l'usura e il calore dei centri.
5. La macchina utensile standard dotata di coilstock elettrico in movimento, riduce l'intensità del lavoro dell'operatore e migliora l'efficienza del lavoro.
6Questa serie di macchine utensili fornisce due tipi di telaio centrale, ovvero un telaio centrale chiuso e un telaio centrale aperto.
7Due file di scaffalature ad alta precisione sono installate davanti e dietro la macchina, le scaffalature anteriori guidano l'alimentazione del carrello verso
realizzare il filo di tornitura, e la fila posteriore di scaffalature guida il tailstock per il movimento motorizzato.
8. Alta rigidità e spindle di alta precisione: il cuscinetto del spindle della macchina utensile adotta prodotti di marchi famosi nazionali.
La casella adotta una struttura simmetrica per rendere uniforme la deformazione termica ed evitare lo spostamento del centro del fusibile.
per ridurre la deformazione termica, la testa è lubrificata con un ciclo di bagno d'olio.
Il fusibile ben montato ha le caratteristiche di bassa temperatura
aumento, piccola deformazione termica e alta precisione, che rende il fusione mantenere una precisione relativamente stabile durante il lungo periodo
operazione.
Specificità | Unità | AL-1600H | AL-2000H | AL-2500H | ||
Max, girati sul letto. | mm | 1600 | 2000 | 2500 | ||
Max. girare sul cross slide. | mm | 1250 | 1600 | 2200 | ||
Distanza tra i centri | mm | 3000 ~ 20000 | 3000 ~ 20000 | 3000 ~ 20000 | ||
Max. coppia di scarico | N.m. | 80000 | 80000 | 80000 | ||
Larghezza del letto | mm | 1600 (3 slideway) | 1600 (3 slideway) | 1600 (3 slideway) | ||
Capacità di carico | tonnellate | 32 | 32 | 32 | ||
Conico di fusione | - | 75° | 75° | 75° | ||
Diametro della spina | mm | 1600 | 1600/1800 | 1600/1800/2000 | ||
Intervallo di velocità dello spinello | rpm | 0.8-160 (senza passo) | 0.8-160 (senza passo) | 0.8-160 (senza passo) | ||
Intervallo di alimentazione longitudinale | mm | 0.125-48 (18) | 0.125-48 (18) | 0.125-48 (18) | ||
Intervallo di alimentazione incrociata | mm | 0.063-24 (18) | 0.063-24 (18) | 0.063-24 (18) | ||
Filtro metrico | mm | 2-40 | 2-40 | 2-40 | ||
Filo di pollice | TPI | 1-14 | 1-14 | 1-14 | ||
Filtro di modulo | MP | 1.5-20 | 1.5-20 | 1.5-20 | ||
Max. percorso del diapositivo trasversale | mm | 725 | 725 | 800 | ||
Max. percorso dello scivolo superiore | mm | 600 | 600 | 600 | ||
Sezione del bastone degli utensili | mm | 70x70 | 70x70 | 70x70 | ||
Diametro della piuma della coda | mm | 300 | 300 | 300 | ||
Viaggi di piume di coda | mm | 300 | 300 | 300 | ||
Penna conica della coda | - | 100, n. 1:7 | 100, n. 1:7 | 100, n. 1:7 | ||
Velocità di alimentazione rapida della coda | mm/min | 3000 | 3000 | 3000 | ||
Velocità di alimentazione rapida della piuma di coda | mm/min | 664 | 664 | 664 | ||
Potenza del motore principale | kW | 75 | 75 | 75 | ||
Lunghezza della macchina | mm | 13577~21577 | 13577~21577 | 13577~21577 | ||
Larghezza della macchina | mm | 2479 | 2479 | 2515 | ||
Altezza della macchina | mm | 2280 | 2580 | 2655 | ||
• 4 mascelle di cilindrata indipendente • Riposo costante • Centro morto della coda • Sistema di raffreddamento • Lampada da lavoro • Stagno elettrico • Strumenti e cassetta degli attrezzi • Cuneo e bulloni di livellamento • Manuale d'uso (inglese) | • Placca del viso • Indicatore digitale a 2 o 3 assi • Protezione da sfregamento • Protezione del palo utensile • Protezione anteriore contro gli spruzzi • supporto per i rulli |

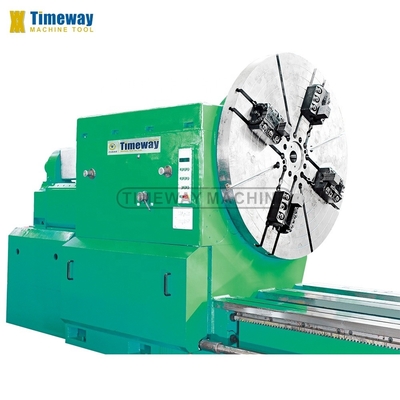

Casella a fusione:
Per i torni giganti, lo spinello attraverso il foro di diametro 85 mm, struttura a scatola divisa, alta rigidità di contatto;
la struttura meccanica di supporto a due punti, in modo che la corrente radiale e la corrente assiale dei grandi torni siano elevate
accuratezza di rotazione, spegnimento ad alta frequenza e macinatura di precisione dell'ingranaggio, alta precisione, funzionamento regolare, basso rumore.
la struttura meccanica di supporto a due punti, in modo che la corrente radiale e la corrente assiale dei grandi torni siano elevate
accuratezza di rotazione, spegnimento ad alta frequenza e macinatura di precisione dell'ingranaggio, alta precisione, funzionamento regolare, basso rumore.

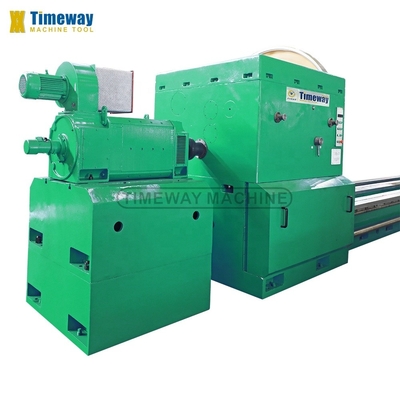

Motore principale a corrente continua di 75 kW:
I torni pesanti possono ottenere velocità a fusione
0.8-160rpm con stepless, la struttura della trasmissione principale è azionata dal motore principale DC 75KW, grande coppia e forte rotazione
la forza per il taglio pesante, la velocità del mandrino viene regolata mediante regolazione della pressione e del magnetismo.
0.8-160rpm con stepless, la struttura della trasmissione principale è azionata dal motore principale DC 75KW, grande coppia e forte rotazione
la forza per il taglio pesante, la velocità del mandrino viene regolata mediante regolazione della pressione e del magnetismo.

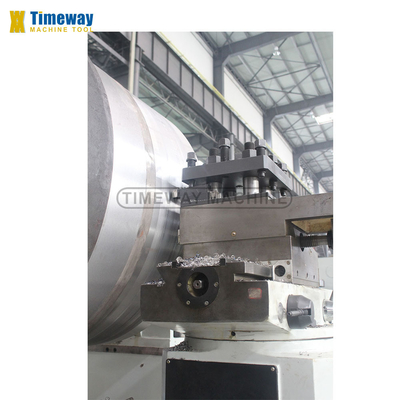

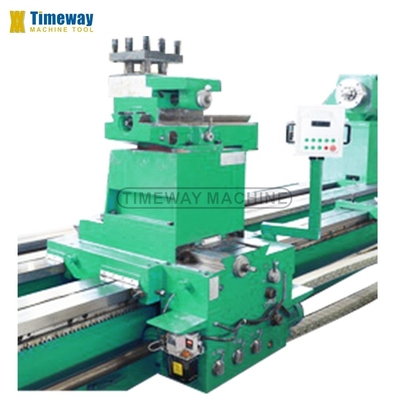

Trasporto:
Il sistema di alimentazione del tornio è collegato al propulsore principale attraverso la barra luminosa, in modo che l'alimentazione sia direttamente correlata alla velocità del mandrino e la velocità di alimentazione sia conveniente da selezionare.
Due file di scaffalature ad alta precisione sono installate davanti e dietro i torni pesanti giganti, i scaffalatori anteriori guidano il
Il carro alimentare per realizzare i fili di tornitura, e il rack posteriore spinge il movimento motorizzato nemico.
Due file di scaffalature ad alta precisione sono installate davanti e dietro i torni pesanti giganti, i scaffalatori anteriori guidano il
Il carro alimentare per realizzare i fili di tornitura, e il rack posteriore spinge il movimento motorizzato nemico.
Tre binari scorrevoli:
Il grande carico pesante adotta la struttura di tre binari scorrevoli, la larghezza del letto è fino a 1600 mm, alta rigidità e forte anti-vibrazione in modo che la capacità di carico 40 tonnellate.
I binari dei torni sono induriti a media frequenza (HRC68) e macinati da macchine di rettifica importate, con una lunga durata di vita, elevata rigidità e buona stabilità.
I binari dei torni sono induriti a media frequenza (HRC68) e macinati da macchine di rettifica importate, con una lunga durata di vita, elevata rigidità e buona stabilità.

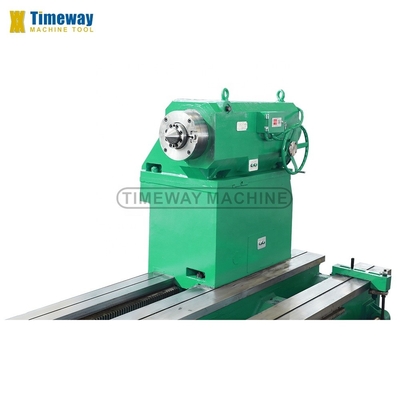

Tialstock:
Alta rigidità e grande capacità di carico.
Diametro della coda: 400 mm
Angolo conico centrale: 75°
Viaggio effettivo della coda: 300 mm
Corsa di movimento trasversale della coda: 15 mm
Diametro della coda: 400 mm
Angolo conico centrale: 75°
Viaggio effettivo della coda: 300 mm
Corsa di movimento trasversale della coda: 15 mm
Sostituzione costante e supporto dei rulli:
I torni giganti sono standard dotati di riposo costante, il supporto a rulli è opzionale per la scelta del cliente.
Apparecchi elettrici:
Disponibilità del filo, marcatura CE dei componenti elettrici.
