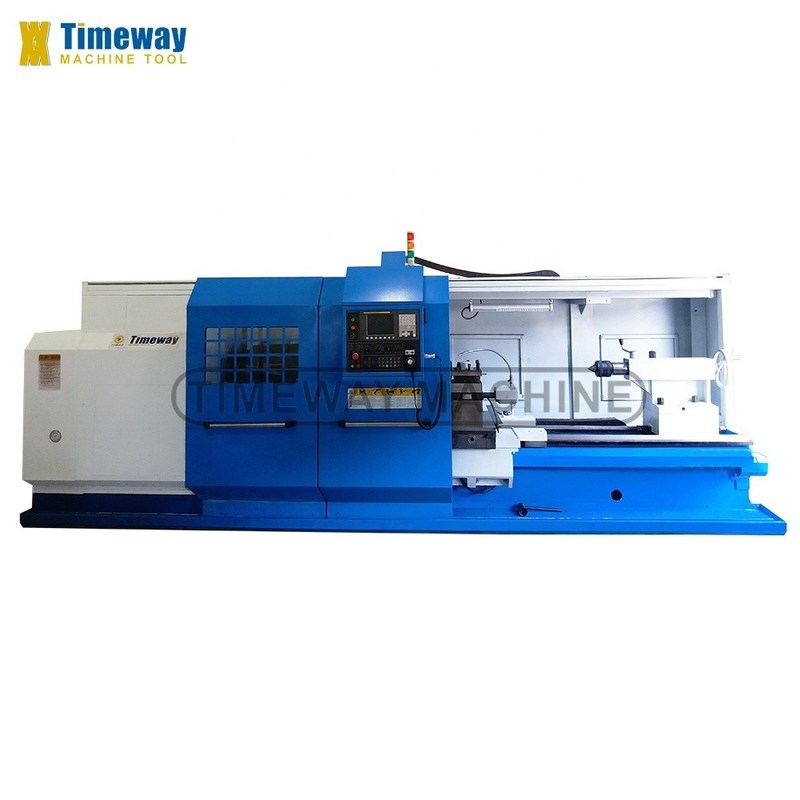

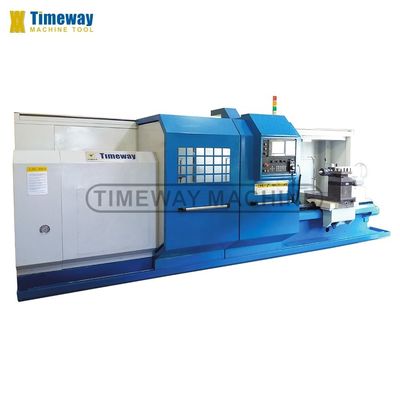

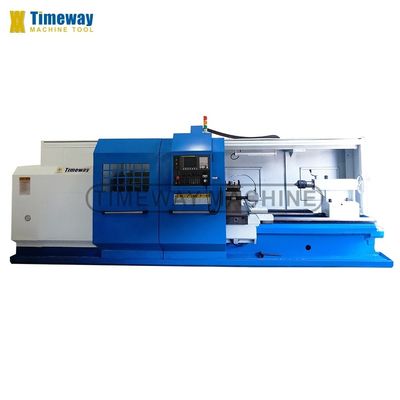

Torni a tornitura CNC a grande oscillazione a letto piatto con lunghezza massima del pezzo di lavoro 1500 mm
Dettagli:
| Luogo di origine: | Henan, Cina |
| Marca: | TIMAC, TIMEWAY |
| Numero di modello: | AK-1000, AK-800 |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 set |
|---|---|
| Prezzo: | $38,999.00/sets 1-1 sets |
| Imballaggi particolari: | Cassa in legno o cassa in compensato, pallet |
| Capacità di alimentazione: | 800 set/set all'anno |
|
Informazioni dettagliate |
|||
| Tipo: | Orizzontale | Lunghezza massima del pezzo (mm): | 1500 |
|---|---|---|---|
| Struttura: | Tornio del letto piano | Capacità di lavorazione: | Carro pesante |
| Max. Weight del pezzo in lavorazione (chilogrammi): | 3000 | Larghezza del letto (mm): | 600 mm |
| Potenza del motore a fusione ((kW): | 15 | Numero di spine: | Non sposato |
| Numero di assi: | 2 | Viaggio (asse X): | 420 mm |
| Viaggio (asse Z): | 1500 mm | Accuratezza di posizionamento (mm): | ±0.001 |
| Ripetibilità (X/Y/Z) (mm): | ± 0.008 | Dimensione ((L*W*H): | 4105 x 2219 x 2010 mm |
| Voltaggio: | 200 V - 460 V | Sistema di controllo CNC: | Siemens 808d |
| Stazioni di postazione degli attrezzi: | 4 | Peso (kg): | 5300 |
| Garanzia: | 1 anno | Punti chiave di vendita: | Lunga durata di vita |
| Rapporto di prova della macchina: | Fornito | Ispezione video di uscita: | Fornito |
| Garanzia dei componenti principali: | 1 anno | Colore: | Opzione personalizzata |
| Taper a fusione: | Metrica 120 (metrica 150 facoltativa) | Tipo di macchina: | Torno orizzontale CNC pesante |
| Velocità del mandrino (4 fasi manuali): | 8-800 (senza gradini) | Velocità del mandrino (auto 4 passaggi): | 8-800 (senza gradini) |
| Velocità del mandrino (manuale): | 6-750 (18 gradini) | Velocità di alimentazione rapida dell'asse X: | 4000 mm/min |
| Velocità di alimentazione rapida dell'asse Z: | 5000mm/min | Precisione di lavoro: | IT6 |
| Lussureggianza: | Ra1,6um | Condizione: | Nuovo |
| Marca di Toolpost: | Yaksing | Industria applicabile: | Impianti di fabbricazione, opere di costruzione |
| Localizzazione dello showroom: | Canada, Regno Unito, Stati Uniti, Italia, Francia, Germania, Brasile, Perù, Pakistan, Messico, Russi | Velocità massima del mandrino (rpm): | 800 giri/h |
| Scavo a fusione (mm): | 100 (facoltativo 140) | Max. Lunghezza girata (mm): | 1350 |
| Tipo di commercializzazione: | Prodotto caldo 2021 | Componenti fondamentali: | Cuscinetto, motore, pompa, ingranaggio, recipiente a pressione, cambio, sistema CNC |
Descrizione di prodotto
Descrizione dei prodotti
√ Sistema CNC FANUC/GSK/SIEMENS √ 3 mascelle √ 4 stazioni di impianti elettrici √ lampada da lavoro √ sistema di raffreddamento √ Guardia semicercata √ Generatore di impulsi manuali (MPG) √ centri morti √ pistola ad olio √ Luce pilota √ pompa di lubrificazione automatica √ movimentazione manuale della coda √ Strumenti e cassetta degli attrezzi √ Cuneo e bulloni di livellamento √ Manuale d'uso (inglese) | - 4 mandri. _ Riposo costante Seguire _ il resto _ Scalatore idraulico _ Scatto penumatico _ Staglio idraulico _ 6 stazioni _ Centri in diretta _ Climatizzatore _ Convogliatore di chip - Guardia completa. |
Specificità | Unità | AK-800 | AK-1000 | |
Max, girati sul letto. | mm | 800 | 1000 | |
Max... sventola sul cross slide. | mm | 480 | 680 | |
Distanza tra i centri | mm | 1000/1500/2000/3000/4000/5000/6000/8000/- | ||
Lunghezza massima di rotazione | mm | 850/1350/1850/2850/3850/4850/5850/7850/- | ||
Larghezza del letto | mm | 600 | 600 | |
Capacità di carico | kg | 3000 | 3000 | |
Naso a fusione | mm | C11 (C15 facoltativo) | C11 (C15 facoltativo) | |
Scavo a fusione | mm | 100 (facoltativo 140) | 100 (facoltativo 140) | |
Conico di fusione | - | Metrica 120 (metrica 150 facoltativa) | Metrica 120 (metrica 150 facoltativa) | |
Velocità del mandrino (passi manuali) | rpm | 6-750 (18) | 6-750 (18) | |
Velocità del mandrino (manuale 4 passi senza passo) | rpm | 8-800 | 8-800 | |
Velocità del mandrino (Hydraulic 4steps, stepless) | rpm | 8-800 | 8-800 | |
Altezza centrale | mm | 400 | 500 | |
Dimensione del tubo | mm | 400 | 400 | |
Asse X/Z min. unità di alimentazione | mm | 0.001/0.001 | 0.001/0.001 | |
Velocità di alimentazione rapida per asse X/Z | mm/min | 4000/5000 | 4000/5000 | |
Viaggio incrociato (X) | mm | 420 | 420 | |
Tipo di palo utensile | - | V4 (V6/H6/H8 facoltativo) | V4 (V6/H6/H8 facoltativo) | |
Tempo di cambio utensile | s | 2.4 | 2.4 | |
Precisione di posizionamento ripetuta della torretta | mm | 0.008 | 0.008 | |
Dimensione della sezione utensile | mm | 40x40 | 40x40 | |
Diametro della piuma della coda | mm | 100 | 100 | |
Viaggi di piume di coda | mm | 250 | 250 | |
Penna conica della coda | - | MT6 (MT5 facoltativo) | MT6 (MT5 facoltativo) | |
Sistema CNC | - | FANUC/GSK/SIEMENS | FANUC/GSK/SIEMENS | |
Precisione di lavoro | - | IT6 | IT6 | |
Roverezza della superficie | μm | Ra1.6 | Ra1.6 | |
Potenza del motore principale | kW | 15 | 15 | |
Peso della macchina | kg | 4800/5300/5600/6000/6800/7600/8250/9750/- | ||
Lunghezza della macchina | mm | 3605/4105/4645/5600/6430/7600/8485/10485/- | ||
Larghezza della macchina | mm | 2219 | 2219 | |
Altezza della macchina | mm | 1830 | 2010 | |
1.Questa serie di torni CNC adotta ferro fuso standard (HT300) una fusione di stampaggio, dopo il secondo trattamento di invecchiamento, ha caratteristica di prestazioni stabili; larghezza del percorso guida (600 mm), buona rigidità,capacità anti-vibrazione■ lavorato mediante indurimento a media frequenza (durezza superiore a SHAW 68) e lavorato con la macchina di rettifica a guida importata, per garantire una lunga durata di vita, alta precisione e buona manutenzione.
2.Il letto (da 1000 mm a 5000 mm) è di tipo monoparte, 6000 mm e sopra il letto è di due pezzi buttati.
3.Questa serie di macchine spindle bore ha due tipi, uno è Φ100 mm, l'altro è Φ140 mm. Spindle cuscinetto utilizza il cuscinetto ben noto della Cina realizzato da HRB, LYC e ZWZ, come può essere configurato NSK,SKF e altri cuscinetti importati. diametro di foratura di Φ140 mm per soddisfare le dimensioni più elevate di lavorazione di parti di barre o di tubi.
4. cambio idraulico automatico a 4 turni controllato dal codice M, cambio di velocità automatico senza passaggio controllato dalla selezione del codice S; cambio di velocità manuale a 4 passaggi controllato a mano,cambio di velocità automatico senza gradini controllato dalla selezione del codice S■ 18 passaggi manuali di variazione della velocità controllati a mano.
5. La scatola a fusione adotta una struttura simmetrica per rendere uniforme la deformazione termica ed evitare lo spostamento del centro del fusione.la testa è lubrificata con un ciclo di bagno di olioL'estremità anteriore dell'albero principale adotta una struttura a tre supporti di un cuscinetto a sfera di contatto angolare bidirezionale.Gli ingranaggi della testa sono spenti e a terra per garantire una trasmissione accurata e un basso rumore.
6. Il motore principale è un motore ad alta frequenza di 15 kW; dotato di un volante a tre mascelle autocentrante manuale standard F400, secondo le esigenze degli utenti finali, manuale di dimensioni diverse,è possibile scegliere per la spinta pneumatica e idraulica a tre mascelle e a quattro mascelle.
7. Tutte le macchine a tornio sono dotate di torretta elettrica, sollevamento libero, cambio utensile veloce e facile, ci sono stazioni verticali 4 e 6, stazioni orizzontali 6 e altre torrette elettriche a scelta.
8. Prima della consegna tutte le macchine a tornio saranno testate dal rilevatore laser britannico RENISHAW per il rilevamento e la compensazione della precisione dinamica.quindi il tornio ha un'alta precisione di posizionamento e ripetizione precisione di posizionamento.
9. Il sistema CNC utilizza il sistema di controllo servo AC di fama internazionale FANUC, SIEMENS o China GSK.dotato di un pulsante di sicurezza di arresto di emergenza, quando la macchina ha improvvisamente incontrato un'interruzione improvvisa della corrente o altri guasti, a causa della speciale struttura del circuito di controllo,può essere di auto-protezione per garantire che la sicurezza della macchina e del personaleIl pannello di comando si trova a circa 1500 mm dal suolo, è molto moderato, ergonomico, piacevole e facile da usare e da comprendere.
10.Questa serie di macchine a tornio è ampiamente utilizzato, funzionamento flessibile, adatto per la lavorazione di tutti i tipi di forme complesse di alberi, set, parti del disco, come girare la superficie cilindrica interna ed esterna,superficie conica, superficie circolare, faccia finale, scanalatura, camera, filettatura, specialmente per le specie multiple, lavorazione di piccoli lotti di giri, adattabilità del processo, elevata efficienza di lavorazione, basso tasso di rottami,buona consistenza del prodotto, facile programmazione, semplice funzionamento, riducendo i requisiti tecnici dei lavoratori, è il mezzo ideale di lavorazione meccanica.
Chuck:
- 3 mandriole sono di serie per le parti di chiusura auto-centrificate
- opzionale, a 4 mascelle, a motore indipendente e a motore idraulico

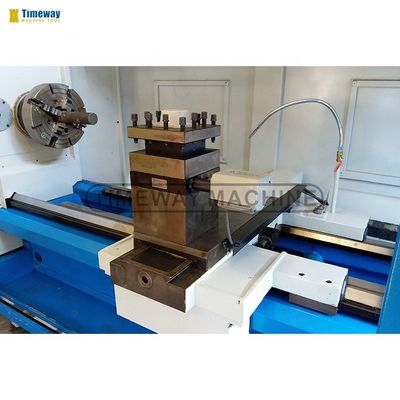

Torretta elettrica a 4 stazioni:
- Adotta una famosa torretta elettrica, alta precisione di posizionamento.
- Opzionale posto di cambio rapido degli utensili
Sistema CNC:
SIEMENS, FANUC, MITSUBISHI, FAGOR, KND, HNC, GSK, ecc. per la vostra scelta.

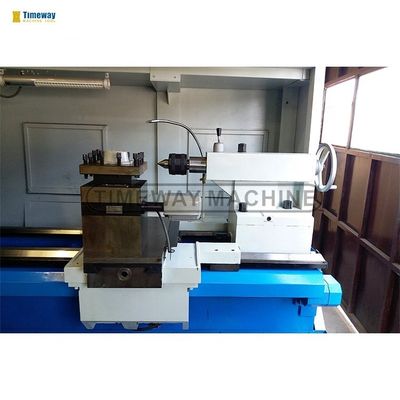

Trasferimento manuale della coda:
Funzionamento flessibile e semplice, per ridurre l'intensità del lavoro e aumentare il piacere operativo.
Apparecchiatura elettrica conforme alla norma CE:
Disegno elettrico chiaro e pulito;
Adottare componenti elettrici di norma CE.

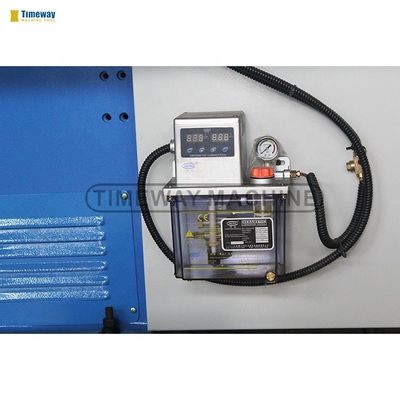

Pompa di lubrificazione automatica:
Lubrificare automaticamente e in modo intermittente ogni rotaia guida per prolungare la durata di vita della macchina.
Torretta verticale a 4 stazioni:
Norme
Torretta verticale a 6 stazioni:
Opzionale
Torretta orizzontale a 6 stazioni:
Opzionale
Prova - rotondità e cilindricità:
Precisione di rotazione della superficie esterna della barra, precisione di prova:
b. una lunghezza superiore a 5 mm;
Fabbricazione in cui il prodotto è utilizzato per la fabbricazione di apparecchiature per la produzione di apparecchiature per la fabbricazione di apparecchiature per la fabbricazione di apparecchi per la fabbricazione di apparecchi per la fabbricazione di apparecchi per la fabbricazione di apparecchi per la fabbricazione di apparecchi per la fabbricazione di apparecchi per la fabbricazione di apparecchi per la fabbricazione di apparecchi per la fabbricazione di apparecchi per la fabbricazione di apparecchi per la fabbricazione di apparecchi per la fabbricazione di apparecchi per la fabbricazione di apparecchi per la fabbricazione di apparecchi per la fabbricazione di apparecchi per la fabbricazione di apparecchi per la fabbricazione di apparecchi per la fabbricazione di apparecchi per la fabbricazione di apparecchi.
Prova - verticalità:
Precisione di rotazione della superficie terminale del disco, precisione di prova:
Verticalità: inferiore a 0,02/300 mm
Prova - rugosità:
Precisione di rotazione della superficie esterna della barra, precisione di prova: rugosità: Ra1.6um
Prova di torsione dei fili:
Filati conici di tornitura fine (Taper: 1:16, passo del filo: 3,175 mm), dopo test con un dispositivo di misura speciale, può soddisfare l'errore di passo cumulativo a 0,015/25,4 mm.
Parti di prova complete:
Tutti i torni CNC devono effettuare un processo di taglio finale dopo tutte le ispezioni standard della macchina, attraverso il taglio della superficie esterna, dei gradini, della superficie dell'arco, della superficie conica, ecc.,per controllare la stabilità del sistema CNC e le prestazioni complessive della macchina.
Interferometro laser Renishaw:
Prima della consegna, adotta il laser RENISHAW UK per eseguire test di precisione dinamica e offset, in modo che la macchina abbia l'elevata precisione di posizionamento e precisione di riposizionamento.
